درست True Gyro North Finder فیبر Gyro مبتنی بر شمال جستجوگر RS422

نام تجاری:	Firepower
شماره مدل:	NF-B03
مقدار تولیدی:	1
قیمت:	8800
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

جستجوگر شمال واقعی

شمال به دنبال دقت است:

≤0.1 درجه

شمال دنبال زمانه:

≤ 3 دقیقه

دقت افقی:

≤0.1 (1σ)

تولید:

RS422

منبع برق:

9 تا 36 ولت

وزن:

1 کیلوگرم

جزئیات بسته بندی:

کارتونی با اسفنج

قابلیت ارائه:

100 در ماه

برجسته کردن:

گايروسکوپ قطب شمالي,RS422 گايرو شمال شناس

rs422 gyro north finder

توضیح محصول

جستجوگر شمال دقیق با استفاده از فیبر ژایرو

▶ دستورالعمل ها

1 روش نصب

با توجه به تیر دایرو شمال، طرف چپ و سمت راست صفحه پایه نصب برای نصب سطح مرجع است.و سطح مرجع با خط نصب سر و دم حامل تراز شده است، و دایرو نورد فیلر با چهار پیچ M4 به حامل ثابت می شود. نمودار نصب دایرو نورد فیلر در شکل 1 نشان داده شده است.

پروژه	NF-B03A	NF-B03B	NF-B03C	NF-102A	NF-102B	NF-102C
حالت خروجی	صفحه نمایش / اپلیکیشن تلفن همراه نرم افزار کامپیوتر میزبان RS422			RS422/RS232
مصرف برق در وات	≤3 ((لیزر روشن) ؛≤1.2 ((لیزر خاموش)			≤3 ((لیزر روشن) ؛≤1 ((لیزر خاموش)
منبع برق/V	18 ساعت در حالت آماده با باتری ضد انفجار			DC9V ~ 26V
دمای کار در درجه سانتیگراد	0~+40			-20 ~ +60
زمان جستجوی شمال/دقیقه	≤3			≤3
شمال در جستجوی دقت	±0.1			±0.1
دقت ارتفاع/°	±0.1			±0.1
دقت زاویه رول/°	±0.1			±0.1
انعطاف پذیری شیب/°	±15			±15
ابعاد کلی/میلی متر	135x135x85			60x60x60
وزن /g	≤1500			≤400
دقت اندازه گیری ردیابی زاویه مسیر	0.5 درجه ((5 دقیقه)			0.5 درجه ((5 دقیقه)
دقت اندازه گیری ردیابی زاویه ارتفاع	0.1° ((5 دقیقه)			0.1° ((5 دقیقه)
دقت اندازه گیری ردیابی زاویه رول	0.1° ((5 دقیقه)			0.1° ((5 دقیقه)
IP	IP55			IP65

▶استفاده از نگهداری

1) اگر مشخص شود که جریان شروع گایرو شمال در طول استفاده بیش از 1A است، بررسی کنید که آیا ولتاژ منبع برق با الزامات مطابقت دارد.حرفه ای باید تعمیر شود.

2) اگر مشخص شود که در هنگام استفاده هیچ خروجی داده پورت سریالی در دایرو شمال وجود ندارد، بررسی کنید که آیا اتصال درست است، آیا تنظیمات پورت سریالی و فرمت دریافت داده درست است.اگه چک درست باشه، حرفه ای باید تعمیر شود.

▶احتیاط ها

۱) در طول فرآیند حمل و نقل و فرآیند نصب، باید به دقت با گایرو نورد فیندر دست و پنجه نرم شود و برخورد با آن کاملا ممنوع است.

2) حامل باید در طول فرآیند جستجوی شمال کاملا ثابت بماند، در غیر این صورت بر دقت جستجوی شمال تأثیر می گذارد.

3) شیب طولی و جانبی حامل نباید بیشتر از ±8° باشد، در غیر این صورت بر دقت جستجوی شمال تاثیر می گذارد.

▶ترکیب

بسته تجهیزات شامل:

الف) یک مجموعه از فیبر نوری گایرو نورد فیندر

ب) یک پلگ

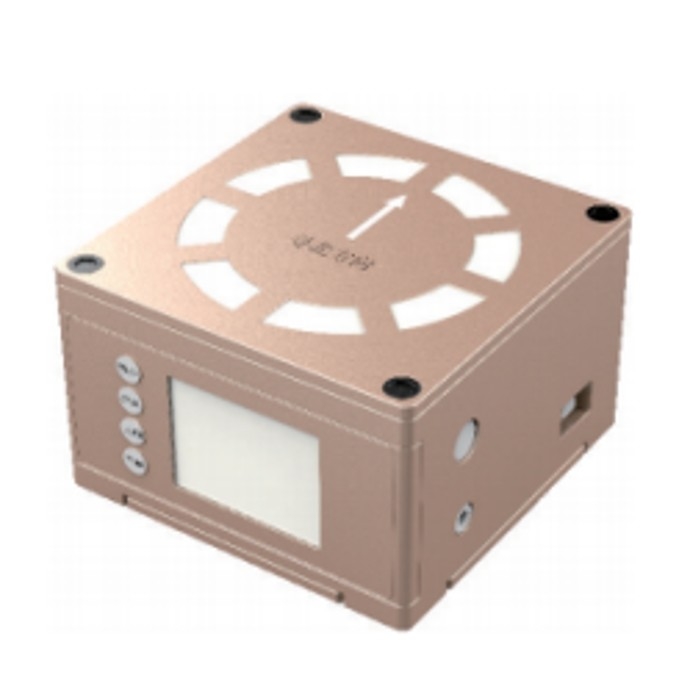

درست True Gyro North Finder فیبر Gyro مبتنی بر شمال جستجوگر RS422 0
