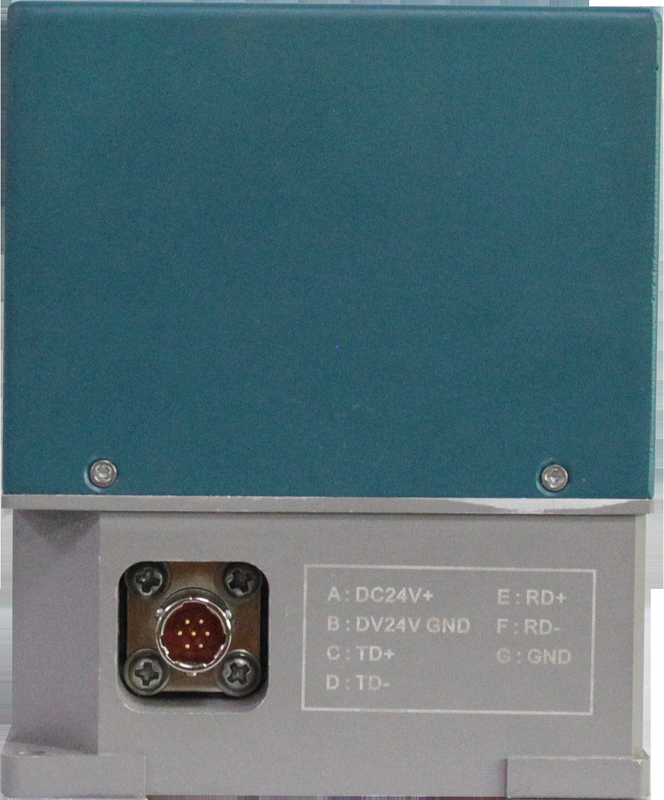

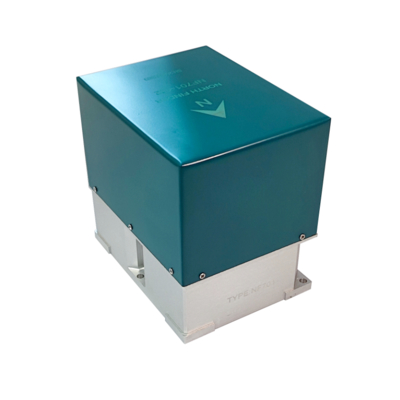

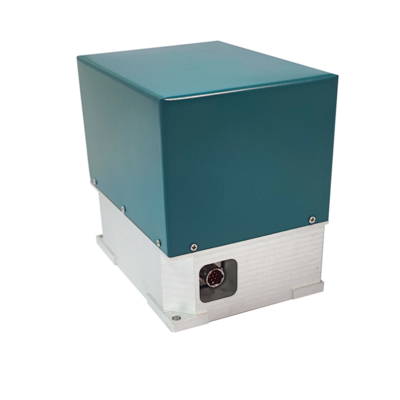

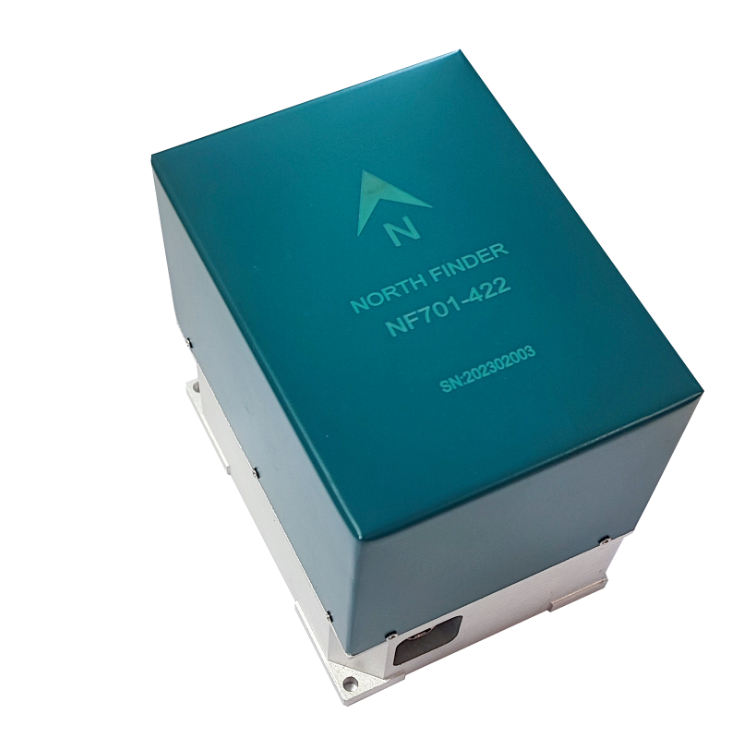

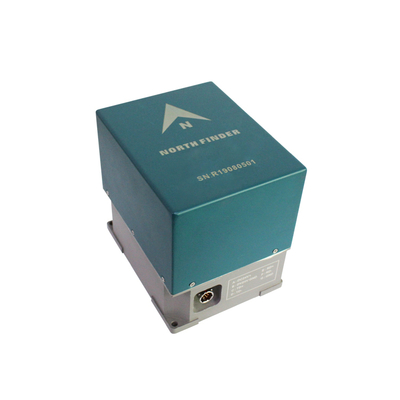

ژیروسکوپ ژیروسکوپ نوری یاب مه نوری به دنبال فیبر نوری با دقت بالا

نام تجاری:	Firepower
شماره مدل:	NF100
مقدار تولیدی:	1
قیمت:	8700
شرایط پرداخت:	T/T

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

جستجوگر شمال

دقت شمال:

≤0.5 درجه

شمال به دنبال زمان است:

<3 دقیقه

دقت افقی:

≤0.05 (1σ)

رابط:

RS422

برجسته کردن:

ژیروسکوپ شمال یاب با دقت بالا

ژیروسکوپ شمال یاب ژیروسکوپ

ژیروسکوپ فیبر نوری جستجوی شمال

توضیح محصول

شمال یاب با دقت بالا استاتیک شمالی جستجوگر واقعی FOG بر اساس شمال متر واقعی

پارامترهای فنی اصلی
مولفه های	NF101	NF102	NF7103	واحد
دقت جستجوی شمال (1σ)	≤0.1	≤0.35	≤0.5	درجه
شمال به دنبال زمان است	≤ 3			دقیقه
دقت افقی (پیچ اند رول)	≤0.05 (1σ)	≤0.05 (1σ)	≤0.05 (1σ)	درجه
زمان آماده سازی روشن شدن	6			دقیقه
رابط	RS422			/
منبع تغذیه	12			V
پاوer conفرض	20 (اوج)			w
وزن	<1.5			کیلوگرم
بعد، ابعاد، اندازه	L120×W90×H115			میلی متر
حالت کار	پس از روشن شدن، خودآزمایی را شروع می کند.بعد از خودآزمایی تکمیل شده، به شمال کامپیوتر بالایی پاسخ خواهد داد به دنبال فرمانو بعد از شمال طلبی، شمال طلبی نتیجه به کامپیوتر بالایی ارسال خواهد شد.
الزامات محیطی
دمای عملیاتی	-20 تا 50+			درجه سانتیگراد
دمای ذخیره سازی	-45 ~ 70+			درجه سانتیگراد
رطوبت نسبی	95			%
ظاهر	سطح فلز نباید زنگ زده باشد و پوشش نباید باعث ایجاد تاول یا پوسته شود.
عملکرد الکتریکی
مقاومت عایق	مقاومت عایق بین مدارهای جداگانه ژیروسکوپ شمال یاب و مدار و محفظه آن نباید کمتر از 10 MΩ در شرایط جوی استاندارد باشد. شرایط
قابلیت نگهداری
MTBF	≥10000			ساعت
MTTR	≤30			دقیقه

▶از تعمیر و نگهداری استفاده کنید

1) اگر در حین استفاده مشخص شد که ژیروسکوپ شمالی دارای جریان راه اندازی بیشتر از 1 آمپر است، بررسی کنید که آیا ولتاژ منبع تغذیه مطابق با الزامات است یا خیر.اگر بازرسی درست باشد، متخصص باید تعمیر شود.

2) اگر در حین استفاده مشخص شد که ژیروسکوپ شمالی خروجی داده پورت سریال ندارد، بررسی کنید که آیا اتصال صحیح است، آیا تنظیمات پورت سریال و فرمت دریافت داده صحیح است یا خیر.اگر بررسی درست باشد، متخصص باید تعمیر شود.

▶موارد احتیاط

1) ژیروسکوپ شمال یاب باید در طول فرآیند حمل و نقل و نصب به آرامی با آن برخورد کرد و ضربه زدن به آن اکیدا ممنوع است.

2) حامل باید در طول فرآیند شمال یابی کاملاً ثابت نگه داشته شود، در غیر این صورت بر دقت شمال یابی تأثیر می گذارد.

3) شیب طولی و جانبی حامل نباید بیش از 8± درجه باشد، در غیر این صورت بر دقت شمال یابی تأثیر می گذارد.

▶ترکیب بندی

بسته تجهیزات شامل:

الف) 1 مجموعه فیبر نوری ژیروسکوپ شمال یاب؛

ب) یک دوشاخه
