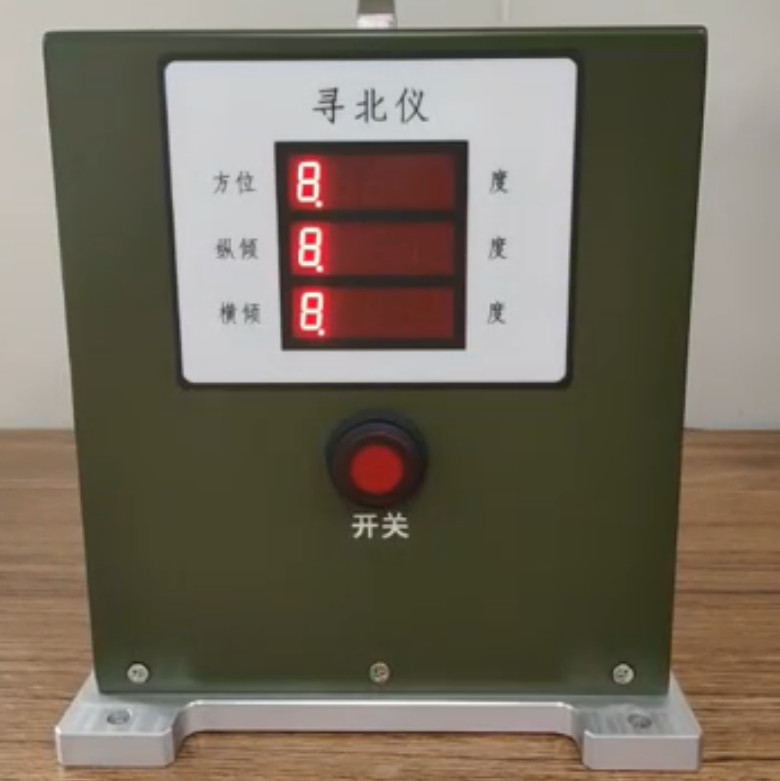

شتاب‌سنج 0.1 درجه دقیق شمال جستجوگر 2 گرم پهنای باند 50 هرتز

دقيقه ي شمالي، حسگر دقيقه ي 0.1درجه ي آزيموت

الزامات زیست محیطی

1) دمای کار: -40°C+65°C

2) دمای نگهداری: -45°C+70°C.

3) شن و غبار: در شرایط شن و غبار مشخص شده در ماده 2 GJB15012شرایط زیر نباید در دایروسکوپ فیبر نوری شمال یاب رخ دهد:

a. سازمان بیش از حد تنگ است، گیر کرده یا خراب است؛

ب. اجزای الکتریکی دارای مدار کوتاه هستند یا نمی توانند به طور طبیعی کار کنند.

ج. قسمت های مکانیکی داخلی گرد و غبار دارند.

4) مه نمکی

گايروسکوپ فيبر نوري شمال سنج بايد شرایط اسپري نمک GJB150 را برآورده کند.11.

5) شرایط محیط مرطوب و گرم

رطوبت نسبی: 95٪؛ دمای: 30±2 ̊C؛ زمان نگهداری 72 ساعت.

مقاومت عایق بندی نباید کمتر از 2 MΩ باشد، سطح فلزی نباید خورد شود و پوشش نباید پف شود یا پوست شود و می تواند به طور معمول کار کند.

6) محیط لرزش

الزامات محیط ارتعاش سینوسایدال اسکن

محدوده فرکانس: 5 هرتز ~ 5.5 هرتز، جابجایی ارتعاش (امپلیت دوگانه) 25.4mm

محدوده فرکانس: 5.5Hz ~ 200Hz، شتاب لرزش 1.5g؛

زمان اسکن: 12 دقیقه

جهت لرزش: سه محور (محور X، محور Y، محور Z)

هر محور: 2 ساعت

7) تاثیر بر شرایط محیطی

شکل موج ضربه: نطفه ی نیمه سینوس

حداکثر شتاب: 20g، عرض نبض 11ms،

تعداد ضربه ها در هر محور (محور X، محور Y، محور Z): 3

8) شرایط محیط تصادف

حداکثر شتاب: 10g

عرض پالس: 16ms

سرعت برخورد: محور عمودی 80 بار/دقیقه

زمان برخورد: 1000±10 بار

جهت برخورد: سطح نصب عمودی

9) الزامات زیست محیطی برای اتومبیل های ورزشی

خودروهای ورزشی جاده ای 500 کیلومتر را طی می کنند:

جاده خاک و جاده سنگ شکن: سرعت ۲۰ تا ۳۰ کیلومتر در ساعت، ۳۰۰ کیلومتر.

جاده ی آسفالت و جاده ی بتنی: سرعت خودرو ۳۰ تا ۴۰ کیلومتر در ساعت، ۲۰۰ کیلومتر است.

10) سازگاری الکترومغناطیسی

سازگاری الکترومغناطیسی به الزامات مربوطه GJB151A-97 "تقاضی های انتشار و حساسیت الکترومغناطیسی برای تجهیزات و زیرسیستم های نظامی" اشاره دارد.

11) میدان مغناطیسی

ویژگی های عملکردی دایرو نورد فیندر در شرایط شدت محرک مغناطیسی (3±0.5) × 10-4T باید الزامات شاخص فنی را برآورده کند.
