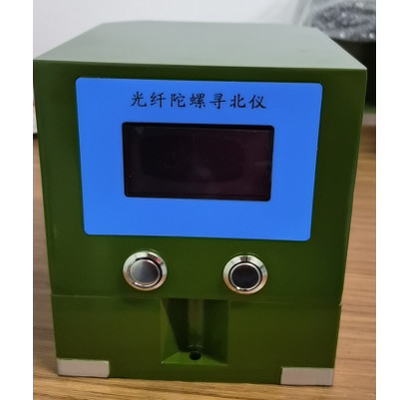

سنسور تشخیص فیبر شمال با دقت جستجوی 0.1 درجه شمالی
الزامات زیست محیطی
1) دمای کار: -40 ℃ ~ 65 ℃؛
2) دمای ذخیره سازی: -45 ℃ ~ 70 ℃.
3) ماسه و گرد و غبار: در شرایط شن و غبار مشخص شده در ماده 2 GJB150.12، شرایط زیر در شمال یاب ژیروسکوپ فیبر نوری رخ نمی دهد:
آ.سازمان خیلی سفت، گیر کرده یا بد کار می کند.
بقطعات الکتریکی اتصال کوتاه دارند یا نمی توانند به طور معمول کار کنند.
جقطعات مکانیکی داخلی گرد و غبار هستند.
4) مه نمکی
یاب شمالی ژیروسکوپ فیبر نوری باید شرایط اسپری نمک GJB150.11 را داشته باشد.
5) شرایط محیطی مرطوب و گرم
رطوبت نسبی: 95%؛دما: 30±2C؛زمان ذخیره سازی 72 ساعت
مقاومت عایق نباید کمتر از 2 MΩ باشد، سطح فلز نباید خورده باشد و پوشش نباید تاول زده یا کنده شود و می تواند به طور معمول کار کند.
6) محیط ارتعاشی
الزامات محیط ارتعاش اسکن سینوسی
محدوده فرکانس: 5 هرتز ~ 5.5 هرتز، جابجایی ارتعاش (دامنه دو برابر) 25.4 میلی متر
محدوده فرکانس: 5.5 هرتز ~ 200 هرتز، شتاب ارتعاش 1.5 گرم؛
زمان اسکن: 12 دقیقه؛
جهت ارتعاش: 3 محور (محور X، محور Y، محور Z)؛
هر محور: 2h;
7) تاثیر شرایط محیطی
شکل موج ضربه: پالس نیم سینوسی
حداکثر شتاب: 20 گرم، عرض پالس 11 میلیثانیه،
تعداد ضربه در هر محور (محور X، محور Y، محور Z): 3
8) شرایط محیطی تصادف
حداکثر شتاب: 10 گرم
عرض پالس: 16 میلیثانیه
نرخ برخورد: محور عمودی 80 بار در دقیقه
زمان برخورد: 1000±10 بار
جهت برخورد: صفحه نصب عمودی
9) الزامات زیست محیطی برای خودروهای اسپرت
ماشین اسپرت جاده ای 500 کیلومتر کارکرد دارد.که در:
جاده خاکی و سنگریزه: سرعت 20-30 کیلومتر در ساعت، 300 کیلومتر است.
جاده آسفالته و جاده بتنی: سرعت وسیله نقلیه 30-40 کیلومتر در ساعت، 200 کیلومتر است.
10) سازگاری الکترومغناطیسی
سازگاری الکترومغناطیسی به الزامات مربوطه GJB151A-97 "الزامات انتشار و حساسیت الکترومغناطیسی برای تجهیزات نظامی و زیرسیستم ها" اشاره دارد.
11) میدان مغناطیسی
ویژگی های عملکرد ژیروسکوپ شمال یاب تحت شرایط شدت القای مغناطیسی (3±0.5)×10-4T باید الزامات شاخص فنی را برآورده کند.
عملکرد الکتریکی
1) مقاومت عایق
مقاومت عایق بین مدارهای مستقل ژیروسکوپ شمال یاب و بین مدار و محفظه نباید کمتر از 100 MΩ در شرایط جوی استاندارد باشد.
| پارامترهای فنی اصلی | ||
| مولفه های | FNF701 | واحد |
| دقت جستجوی شمال (1σ) | ≤0.1 | درجه |
| شمال به دنبال زمان است | ≤ 3 | دقیقه |
| دقت افقی (پیچ اند رول) | ≤0.05 (1σ) | درجه |
| خطی دایره ای (1σ) | ≤0.1 | درجه |
| زمان آماده سازی روشن شدن | 6 | دقیقه |
| رابط | RS422 | / |
| وزن | <5.5 | کیلوگرم |
| بعد، ابعاد، اندازه | 150×170×172 | میلی متر |
| حالت کار |
پس از روشن شدن، خودآزمایی را شروع می کند.بعد از خودآزمایی تکمیل شده، به شمال کامپیوتر بالایی پاسخ خواهد داد به دنبال فرمانو بعد از شمال طلبی، شمال طلبی نتیجه به کامپیوتر بالایی ارسال خواهد شد. |
|
| الزامات محیطی | ||
| دمای عملیاتی | -40 ~ +65 | درجه سانتیگراد |
| دمای ذخیره سازی | -45 ~ 70+ | درجه سانتیگراد |
| رطوبت نسبی | 95 | % |
| ظاهر | سطح فلز نباید زنگ زده باشد و پوشش نباید باعث ایجاد تاول یا پوسته شود. | |
| عملکرد الکتریکی | ||
| منبع تغذیه | 24±4 ولت | |
| مصرف برق | <30 وات | |
| مقاومت عایق |
مقاومت عایق بین مدارهای جداگانه ژیروسکوپ شمال یاب و مدار و محفظه آن نباید کمتر از 10 MΩ در شرایط جوی استاندارد باشد. شرایط |
|
| قابلیت نگهداری | ||
| MTBF | ≥1000 | ساعت |
| MTTR | ≤30 | دقیقه |
بعد، ابعاد، اندازه
رابط خارجی
1.1.1 با ورودی برق 24V±4V.
1.1.2 با عملکرد خروجی پورت سریال، خروجی پورت سریال به صورت زیر تعریف می شود:
درگاه ارتباطی خارجی از فرم رابط سریال RS422 با 1 بیت شروع، 8 بیت داده، 1 بیت توقف، بدون برابری و نرخ باود 9600bps استفاده می کند.داده ها در فرمت ASIC هستند.
