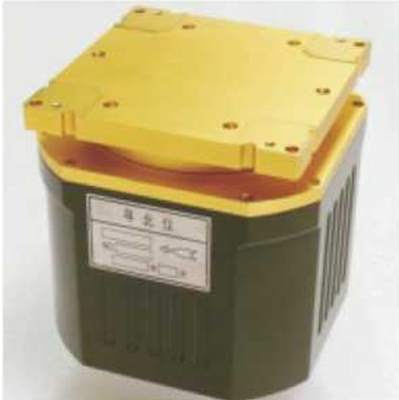

شمال یاب پویا، جستجوگر شمال دقیق، سنسور جستجوگر واقعی شمال مبتنی بر فیبر ژیروسکوپ
مقدمه
وسیله ای است که می تواند جهت، نگرش و موقعیت جغرافیایی حامل را ارائه دهد.از اصل اینرسی ژیروسکوپ فیبر نوری با دقت بالا دو محوره و شتاب سنج کوارتز برای اندازه گیری جهت استفاده می کند.این می تواند از دقت در محیط ارتعاش و اختلال حامل اطمینان حاصل کند.هنگام استفاده از آن نیازی به تنظیم سیستم مرجع روی زمین نیست.عملکرد خروجی موقعیت را دارد.
کاربرد
می توان از آن برای اندازه گیری آزیموت و نگرش وسایل نقلیه رادار، تانک ها، وسایل نقلیه جنگی و سایر تجهیزات حامل زمینی استفاده کرد.
ویژگی های محصول
جهت گیری مستقل با دقت بالا در محیط آشفته
ضد تداخل الکترونیکی، تحت تأثیر آب و هوا و محیط ژئومغناطیسی نیست
زمان کوتاه و دقت بالا
تشخیص خودکار خطا
مشخصات فنی
| شاخص های فنی اصلی | ابعاد فیزیکی و مشخصات الکتریکی | |||
| محدوده نظرسنجی شمال جویی | 0-360 درجه | وسیله نقلیه | ابعاد کلی | 260 × 237 × 190 ( میلی متر) |
| دقت جستجوی شمال (1σ) | 0.1 درجه | حمل | وزن | <12 کیلوگرم |
| تکرارپذیری (1σ) | 0.1 درجه | پو | ابعاد کلی | 140 × 140 × 140 ( میلی متر ) |
| خطی محیطی (1.) | 0.1 درجه | حمل | وزن | وزن 4 کیلوگرم |
| شمال به دنبال زمان | 3 دقیقه | ولتاژ تغذیه | AC220V یا DC26V | |
| محدوده اندازه گیری شیب | ± 5 درجه | مصرف برق | w20W | |
| دقت اندازه گیری شیب | 0.1 درجه | |||
| دقت موقعیت (CEP) | 10 متر | شاخص های زیست محیطی | ||
| دمای ذخیره سازی | -50 درجه سانتیگراد تا 80 درجه سانتیگراد | |||
| دمای عملیاتی | -40 درجه سانتیگراد تا 75 درجه سانتیگراد | |||
| حالت خروجی | لرزش | GJB150.16A-2009 | ||
| پورت سریال ارتباطی | 422/232/CAN | تأثیر | 30 گرم، نیم سینوس، 8 تا 11 میلی ثانیه | |
| نرخ باود | اختیاری | |||
