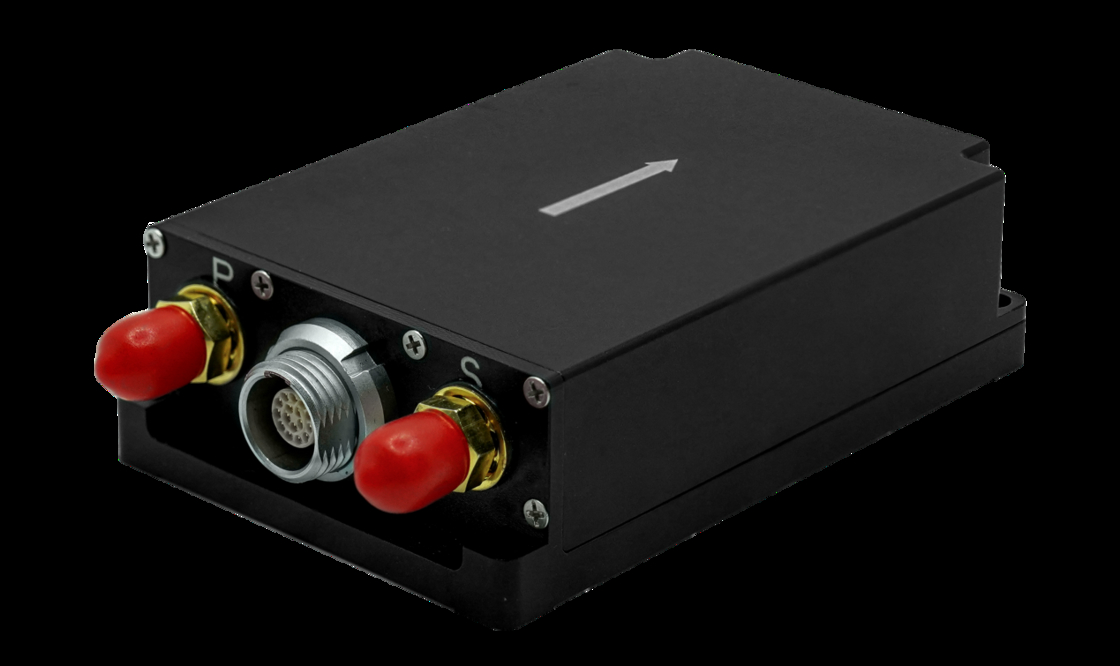

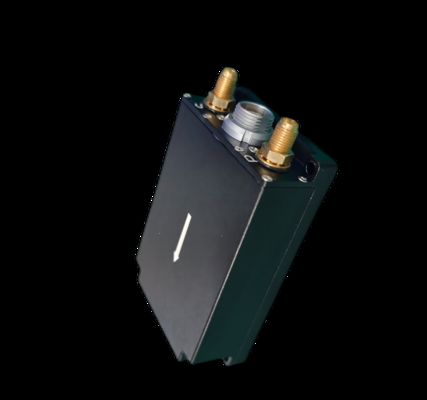

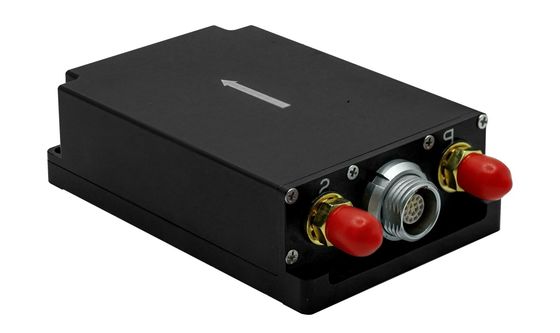

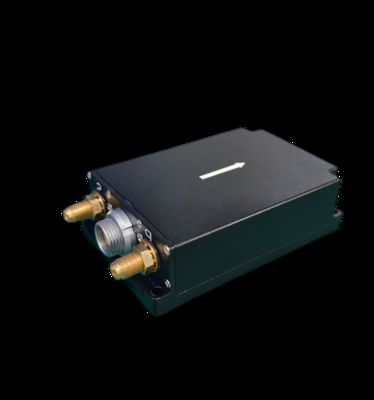

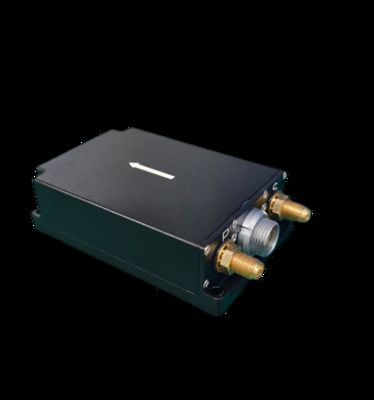

سیستم ناوبری اینرسی MEMS INS ماشین‌آلات کشاورزی با GNSS

Name: سیستم ناوبری اینرسی MEMS INS ماشینآلات کشاورزی با GNSS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: ins100e
Price: 800 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	ins100e
مقدار تولیدی:	1
قیمت:	800$
شرایط پرداخت:	L/C ، T/T
توانایی عرضه:	1000 قطعه قطعه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

صحت:

0.1 درجه

دقت نگرش:

0.1 درجه

دقت موقعیت یابی:

1.5m ； 1cm+1ppm

محدوده Acc:

± 16 گرم

ثبات تعصب acc:

0.۲ میلی گرم

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

تعصب ژیروسکوپی:

4°/ساعت

بعد:

80 میلی متر × 53 میلی متر × 23 میلی متر

جزئیات بسته بندی:

کارتن

قابلیت ارائه:

1000 قطعه قطعه

برجسته کردن:

میز گردان سه محوره 70 کیلوگرمی

شبیه ساز حرکت سه محوره 70 کیلوگرمی

شبیه ساز حرکت سه محوره 2 اینچی

توضیح محصول

سیستم ناوبری بی وقفه ماشین آلات کشاورزی با GNSS

مشخصات عملکرد

پروژه	اندازه گیری (RMS)	یادآوری
دقت مسیر	0.1°	GNSS معتبر
عنوان شرکت	0.2°/دقيقه	خرابی GNSS
دقت نگرش	0.1°	GNSS معتبر است (L1 / L2 نقطه واحد، RTK)
نگه داشتن نگرش	0.2°/دقيقه	خرابی GNSS
دقت موقعیت (افقی)	1.5m؛ 1cm+1ppm	GNSS معتبر؛ RTK (نقطه واحد L1/L2؛ تفاوت)
دقت موقعیت (ارتفاع)	2.5m؛ 2cm+1ppm	GNSS معتبر؛ RTK (نقطه واحد L1/L2؛ تفاوت)
نگه داشتن موقعیت	20 متري	خرابی GNSS (برای 60s غیر قفل)
دقت سرعت افقی	0.1m/s	GNSS معتبر است (L1 / L2 نقطه واحد، RTK)
محدوده اندازه گیری جیروسکوپ	±500°/s
ثبات بی طرفی جیروسکوپ صفر	4°/ساعت	انحراف آلن
محدوده اندازه گیری شتاب سنج	±16g	200 گرم قابل تنظیم
ثبات بی طرفی صفر شتاب سنج	0.۲ میلی گرم	انحراف آلن
راه اندازی سرد صفحه ماهواره ای	< 30 ثانیه	محیط باز
شروع گرم صفحه ماهواره ای	پنج ثانیه	محیط باز

مشخصات فنی

ویژگی	مشخصات
نوع گیرنده	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 گالیلئو E1/E5a/E5b QZSS L1/L2/L5
رابط ارتباطی (RS232)	مسیر 2
رابط ارتباطی (RS422)	مسیر شماره 1
ولتاژ	9~36VDC
مصرف برق	≤3W
ریپل	100 میلی ولت P-P
اندازه	80 میلیمتر53 میلیمتر23 میلیمتر
وزن	≤150g
دمای کار	-40°C تا +60°C
دمای ذخیره سازی	-45°C تا +65°C
ارتعاش	20~2000 هرتز، 6.06g
تاثیر	30 گرم، 11 دقیقه
درجه حفاظت	IP65
MTBF	30000 ساعت
طول عمر	> 15 سال
زمان کار مستمر	>24 ساعت

توجه: خط پایه موثر دو متری آنتن دوگانه، یا تراز دینامیکی آنتن تک

خلاصه ی محصول

سیستم ناوبری یکپارچه INS100E دارای جیروسکوپ MEMS با عملکرد بالا و شتاب سنج داخلی است که قادر به دریافت داده های داخلی GNSS است.آن را پیاده سازی چند حسگر همجوشی و یکپارچه الگوریتم راه حل ناوبری، با قابلیت ناوبری بی وقفه کوتاه مدت در هنگام خرابی GNSS.

این محصول قابلیت اطمینان بالا و سازگاری قوی با محیط زیست را ارائه می دهد. با نرم افزار سفارشی، مناسب برای کاربردهای مختلف از جمله حامل های حرکت بدون سرنشین صنعتی،وسایل نقلیه بدون سرنشین، سفینه های بدون سرنشین، ارتباطات در حال حرکت، نقشه برداری، و سیستم عامل های پایدار.

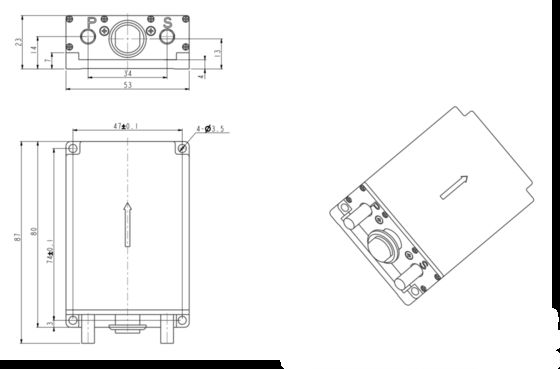

ابعاد کلی
