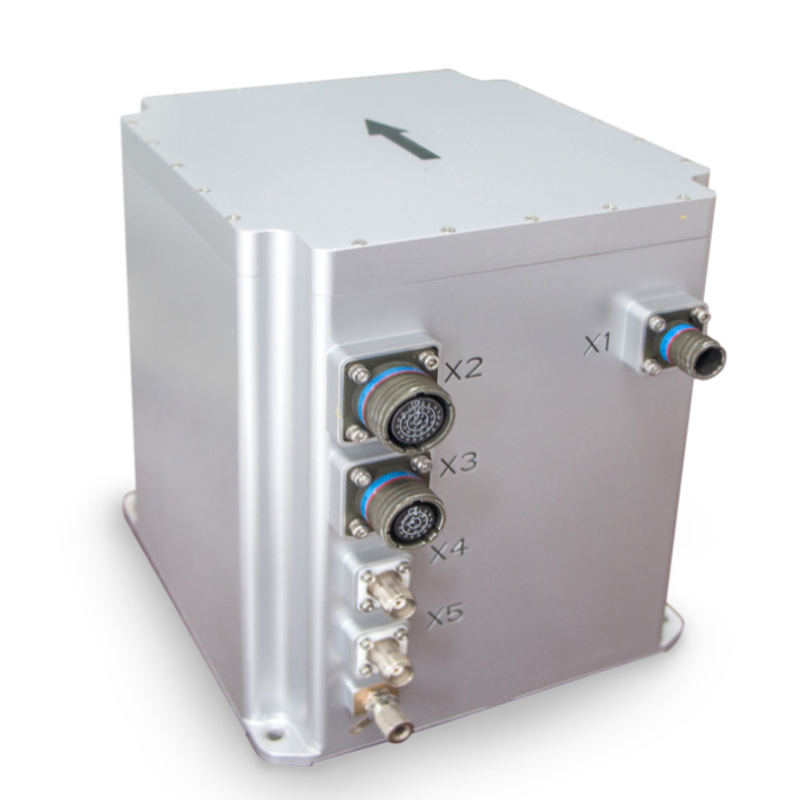

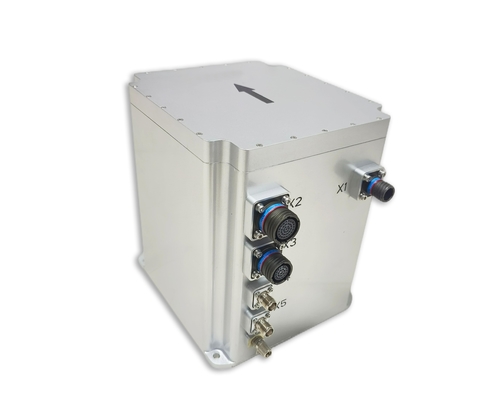

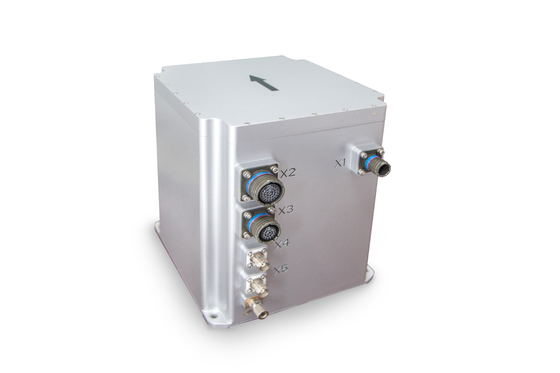

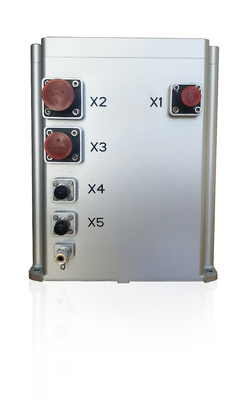

Ins500 Fiber Ins سیستم ناوبری حلقه بسته با دقت بالا

Name: Ins500 Fiber Ins سیستم ناوبری حلقه بسته با دقت بالا
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	INS500
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

سیستم ناوبری

دقت موقعیت یابی:

0.8 نانومتر در ساعت

دقت سرفصل:

0.1 درجه

دقت نگرش:

0.03 درجه

دقت سرعت:

0.1 متر بر ثانیه (RMS)

محدوده ژیروسکوپ:

±400 درجه در ثانیه

برد شتاب سنج:

± 20 گرم

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم ناوبری INS500 Ins

سیستم ناوبری Fiber Ins

حلقه بسته سیستم ناوبری Ins

توضیح محصول

INS500 سیستم ناوبری فیبر INS با حلقه بسته با دقت بالا

مشخصات محصول

ویژگی	ارزش
نام محصول	سیستم ناوبری
دقت موقعیت	0.8nm/h
دقت مسیر	0.1°
دقت نگرش	0.03 درجه
دقت سرعت	0.1m/s ((RMS)
محدوده ژایرو	±400°/s
محدوده شتاب سنج	±20g

توضیحات محصول

سیستم ناوبری یکپارچه فیبر INS500 دارای جیرو فیبر نوری با دقت بالا، شتاب سنج و تخته های گیرنده GNSS پیشرفته است.از طریق چند سنسور همجوشی و رمزگشایی الگوریتم، اطلاعات موقعیت، سرعت و موقعیت ناوبری با دقت بالا را برای پاسخگویی به الزامات اندازه گیری و کنترل با دقت بالا فراهم می کند.

زمینه های کاربرد اصلی شامل حالت ناوبری یکپارچه ی بی حرکت/هواپیمایی و حالت بی حرکت خالص است.می تواند به حالت بی وقفه خالص وارد شود (اگر پس از روشن شدن برق هرگز همجوشی GPS انجام نشده باشد). بعد از شروع ، دارای عملکرد دقیق اندازه گیری نگرش است و می تواند ارتفاع ، رول و مسیر را تولید کند.

مشخصات فنی

پست ها	شرایط آزمایش	شاخص های A0	B0 شاخص ها
دقت موقعیت	GNSS معتبر، یک نقطه	1.2m ((RMS)	1.2m ((RMS)
دقت موقعیت	GNSS معتبر، RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
نگه داشتن موقعیت (شکست GNSS)		1.5nm/h ((50%CEP) ،5nm/2h ((50%CEP)	0.8nm/h ((CEP)3.0nm/3h ((CEP)
دقت مسیر	به دنبال شمال	0.1°×sec(Lati) ، *Lati:latitude (RMS) ،10min	0.06°×sec ((Lati)) ، تراز پایه ای ثابت 5 دقیقه؛ 0.03°×sec ((Lati)) ، تراز پایه ای ثابت 5 دقیقه؛*Lati:latitude (RMS)
حفظ مسیر (شکست GNSS)		0.05°/h ((RMS)0.1°/2h ((RMS)	0.02°/h ((RMS)0.05°/3h ((RMS)
دقت نگرش	GNSS معتبر	0.03° ((RMS)	0.01° ((RMS)
نگه داشتن حالت (شکست GNSS)		0.02°/h ((RMS)0.06°/2h ((RMS)	0.01°/h ((RMS)0.03°/3h ((RMS)
دقت سرعت	GNSS معتبر، نقطه واحد L1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
حفظ سرعت (شکست GNSS)		2m/s/h ((RMS)) ، 5m/s/2h ((RMS))	0.8m/s/h ((RMS)) ،3m/s/3h ((RMS))
گایروهای فیبر نوری	محدوده اندازه گیری	±400°/s	±400°/s
گایروهای فیبر نوری	ثبات تعصب	≤0.02°/h	≤0.01°/h
شتاب سنج انعطاف پذیر کوارتز	محدوده اندازه گیری	±20g	±20g
شتاب سنج انعطاف پذیر کوارتز	ثبات تعصب	≤50μg ((10s متوسط)	≤20μg ((10s متوسط)

رابط ارتباطی

RS422:6 راه. نرخ باد از 9.6 KBPS تا 921.6 KBPS (پیش فرض: 115.2 KBPS) می باشد. حداکثر فرکانس: 1000Hz ((داده های خام) ، فرکانس پیش فرض: 200Hz
RS232:1 راه. نرخ باد از 9.6 KBPS تا 921.6 KBPS (پیش فرض: 115.2 KBPS) می باشد. حداکثر فرکانس: 1000Hz ((داده های خام) ، فرکانس پیش فرض: 200Hz

ویژگی های فیزیکی

ویژگی	مشخصات
ولتاژ	۲۴٫۳۶VDC
مصرف برق	≤30W
ابعاد	199mm×180mm×219.5mm
وزن	6.5 کیلوگرم. ≤7.5 کیلوگرم (غیر هوایی) ≤6.5 کیلوگرم (هواپیمایی اختیاری)

مشخصات محیط زیست

پارامتر	مشخصات
دمای کار	-40°C تا +60°C
دمای ذخیره سازی	-45°C تا +65°C
ارتعاش (با خنک کننده)	5~2000 هرتز6.06 گرم
ضربه (با جذب شوک)	30 گرم، 11 میلیمتر

قابلیت اطمینان

پارامتر	مشخصات
طول عمر	>15 سال
زمان کار مستمر	>24 ساعت
