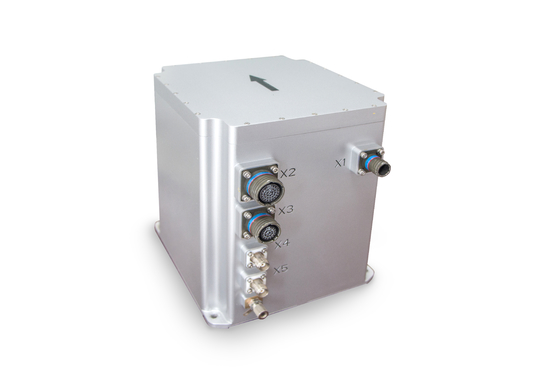

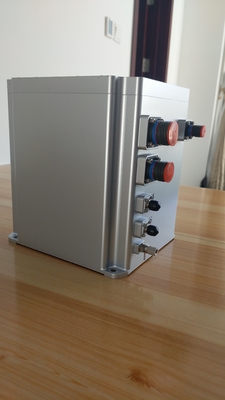

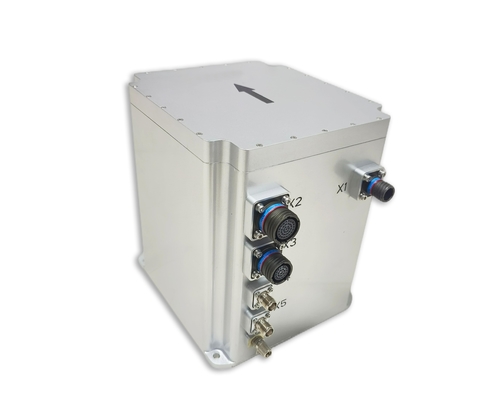

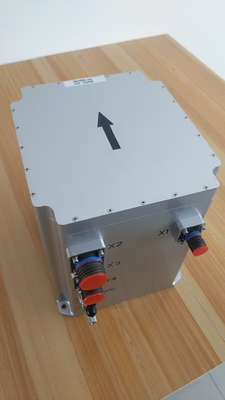

سیستم ناوبری اینرسی با دقت بالا سنسور ناوبری اینرسی GPS

Name: سیستم ناوبری اینرسی با دقت بالا سنسور ناوبری اینرسی GPS
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	INS500
مقدار تولیدی:	1
شرایط پرداخت:	T/T
توانایی عرضه:	100 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE ROHS

نام محصول:

موارد دقیق

دقت موقعیت:

1.2m （RMS

با RTK:

2cm+1ppm (RMS)

دقت جستجوی شمال:

0.1 درجه

پورت خروجی:

RS422

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 در ماه

برجسته کردن:

سیستم ناوبری اینرسی با دقت بالا

سیستم ناوبری اینرسی GPS

سنسور ناوبری اینرسی GPS

توضیح محصول

سیستم ناوبری اینرسیایی با دقت بالا سنسور ناوبری اینرسیایی GPS

ویژگی های کلیدی

فناوری ژیروسکوپ فیبر نوری حلقه بسته برای دقت برتر
ادغام گیرنده GNSS پیشرفته
حالت های عملیاتی دوگانه: ناوبری یکپارچه و اینرسی خالص
الگوریتم های پیشرفته همجوشی سنسور
ساخت و ساز مقاوم برای محیط های سخت

مشخصات فنی

ویژگی	مقدار
نام محصول	INS دقیق
دقت موقعیت	1.2 متر (RMS)
با RTK	2 سانتی متر + 1ppm (RMS)
دقت شمال یابی	0.1°
پورت خروجی	RS422

ویژگی های عملکرد

پارامتر	شرایط تست	استاندارد	پیشرفته
دقت موقعیت یابی	GNSS معتبر، تک نقطه	1.2 متر (RMS)	1.2 متر (RMS)
دقت موقعیت یابی	GNSS معتبر، RTK	2 سانتی متر + 1ppm (RMS)	2 سانتی متر + 1ppm (RMS)
نگهداری موقعیت	خرابی GNSS	1.5 نانومتر در ساعت (50٪ CEP)، 5 نانومتر در 2 ساعت (50٪ CEP)	0.8 نانومتر در ساعت (CEP)، 3.0 نانومتر در 3 ساعت (CEP)
دقت جهت	خود شمال یابی	0.1°×sec(Lati) (RMS)، 10 دقیقه	0.06°×sec(Lati)، پایه استاتیک 5 دقیقه تراز
دقت وضعیت	GNSS معتبر	0.03° (RMS)	0.01° (RMS)
دقت سرعت	GNSS معتبر، تک نقطه L1/L2	0.1 متر بر ثانیه (RMS)	0.1 متر بر ثانیه (RMS)

اجزای سیستم

ژیروسکوپ فیبر نوری: ±400°/s محدوده اندازه گیری، ≤0.02°/h پایداری بایاس

شتاب سنج کوارتز انعطاف پذیر: ±20g محدوده اندازه گیری، ≤50µg پایداری بایاس

ارتباطات و برق

RS422: 6 راه، نرخ باود 9.6 کیلوبیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه (پیش فرض 115.2 کیلوبیت بر ثانیه)
RS232: 1 راه، نرخ باود 9.6 کیلوبیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه (پیش فرض 115.2 کیلوبیت بر ثانیه)
ولتاژ: 24-36VDC
مصرف برق: ≤30W

مشخصات فیزیکی

ابعاد: 199mm × 180mm × 219.5mm
وزن: 6.5 کیلوگرم (استاندارد)، ≤7.5 کیلوگرم (غیر هوانوردی)، ≤6.5 کیلوگرم (هوانوردی اختیاری)

مشخصات محیطی

دمای عملیاتی: -40℃ تا +60℃
دمای ذخیره سازی: -45℃ تا +65℃
مقاومت در برابر لرزش: 5-2000Hz، 6.06g (با میرایی)
مقاومت در برابر ضربه: 30g، 11ms (با جذب شوک)
طول عمر: >15 سال
عملکرد مداوم: >24 ساعت

توضیحات سیستم

سیستم ناوبری یکپارچه فیبر INS500 فناوری ژیروسکوپ فیبر نوری، شتاب سنج و گیرنده GNSS را از طریق الگوریتم های پیشرفته همجوشی سنسور ترکیب می کند. این سیستم اطلاعات استثنایی موقعیت، سرعت و وضعیت ناوبری را برای اندازه گیری دقیق و برنامه های کنترلی ارائه می دهد.

این سیستم در دو حالت کار می کند: ناوبری یکپارچه اینرسی/ماهواره ای و اینرسی خالص. هنگامی که GNSS در دسترس نباشد، سیستم به طور یکپارچه به حالت اینرسی خالص منتقل می شود و در عین حال اندازه گیری دقیق وضعیت و قابلیت های شمال یابی را حفظ می کند.
