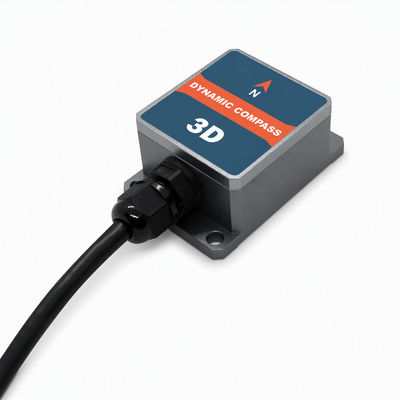

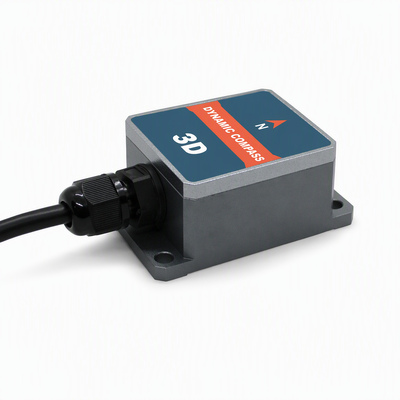

سنسور قطب‌نمای دیجیتال با دقت جهت‌یابی ۰.۸ درجه و خروجی RS232/RS485/TTL برای سیستم‌های ناوبری

شماره مدل:	FCM250B/260B
مقدار تولیدی:	1
قیمت:	300$
توانایی عرضه:	1000 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

صحت:

0.8 درجه

قطعنامه سرفصل:

0.1 درجه

محدوده اندازه گیری Pitch & Roll:

± 85 درجه

صحت زمین:

0.1° (<15°)، 0.2° (<30°)، 0.3° (<60°)

دقت رول:

0.1° (<15°)، 0.2° (<30°)، 0.3° (<60°)

وضوح شیب:

0.1 درجه

محدوده جبران شیب:

<40 درجه

رابط خروجی:

RS232 / RS485 / TTL

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

1000 در ماه

برجسته کردن:

سنسور قطب نما دیجیتال با دقت 0.8 درجه

ماژول هدینگ الکترونیکی خروجی RS232/RS485/TTL

قطب نمای الکترونیکی سه بعدی جبران شیب ± 85 درجه

توضیح محصول

سنسور قطب نما دیجیتال ماژول مسیر الکترونیکی با دقت بالا برای سیستم های ناوبری و کنترل آنتن

معرفی محصول

FCM250B / 260B یک قطب نما الکترونیکی سه بعدی ارزان قیمت است که از الگوریتم های کالیبراسیون مغناطیسی سخت و نرم برای از بین بردن تداخل میدان مغناطیسی از طریق کالیبراسیون پیشرفته استفاده می کند.اين قطب نما يک سنسور سه محور فلوکس گيت را به هم مي چسباند و جهت را در زمان واقعي از طريق يک پردازنده ي مرکزي محاسبه مي کند، در حالی که یک شتاب سنج سه محوری جبران مسیر را برای زاویه های شیب تا ± 85 ° فراهم می کند و دقت بالایی را حتی در زاویه های شدید تضمین می کند.

با کنترل دقیق MCU و گزینه های خروجی متعدد، قطب نما الکترونیکی رابط های استاندارد از جمله RS232/RS485/TTL را ارائه می دهد.با رابط های ارتباطی سفارشی که در صورت درخواست در دسترس هستند.

با اندازه فشرده ، مصرف انرژی پایین و ساخت قوی ، FCM250B / 260B برای آنتن های پایدار ، وسایل نقلیه و برنامه های ادغام سیستم مناسب است.مقاومت بالا در برابر ضربه و قابلیت اطمینان آن را قادر به کار در محیط های بسیار خشن، که آن را برای سیستم های کنترل یکپارچه اندازه گیری دقیق ایده آل می کند.

ویژگی های اصلی

دقت مسیر:0.8°
محدوده اندازه گیری شیب:±85°
رزولوشن شیب:0.1°
دقت شیب:0.2°
محدوده دما:-40°C تا +85°C
منبع برق 5 ولت DC
مغناطیس سخت، مغناطیس نرم و جبران شیب
رابط خروجی استاندارد RS232/RS485/TTL

درخواست ها

نقشه برداری ناوبری
جستجوی آنتن ماهواره ای
ناوبری ترکیبی با GPS
کنترل سرو آنتن
دستگاه های تصویربرداری مادون قرمز
ربات های مناسبی خاص
روبات های ناوبری زیر آب
دور سنجهای لیزری
نقشه برداری
ابزار اکتشافات اقیانوس شناسی

مشخصات

پارامتر	ارزش
دقت مسیر	0.8°
قطعنامه	0.1°
دقت ارتفاع	0.1°<15° (مجموعه اندازه گیری) 0.2°<30° (مجموعه اندازه گیری) 0.3°<60° (مجموعه اندازه گیری)
محدوده ارتفاع	±85°
دقت رولینگ	0.1°<15° (مجموعه اندازه گیری) 0.2°<30° (مجموعه اندازه گیری) 0.3°<60° (مجموعه اندازه گیری)
دامنه رول	±85°
قطعنامه	0.1°
محدوده زاویه جبران ميل	<40°
کالیبراسیون آهن سخت	آره
کالیبراسیون آهن نرم	آره
روش کالیبراسیون تداخل میدان مغناطیسی	یک دور به صورت افقی چرخش کنید (تعدیل دو بعدی)
اندازه PCBA	L33 × W27 × H9mm
RS232/RS485/TTL	PCBA: کابل پایانی 4PIN 30 سانتی متر
تاخیر شروع	<50mS
نرخ خروجی	20 هرتز/ ثانیه
نرخ بود	۲۴۰۰ تا ۱۹۲۰۰ باود
فرمت خروجی	پروتکل دوگانه با کارایی بالا
ولتاژ تغذیه	(پیش فرض) DC+5V (اختیاری) DC 936V
جریان (MAX)	45mA
حالت ایده آل	35mA
حالت خواب	TBD
محدوده کار	-40°C+85°C
دمای ذخیره سازی	-40°C+85°C
عملکرد ضد ارتعاش	2500 گرم
EMC	طبق EN61000 و GBT17626
MTBF	≥98000 ساعت/زمان
مقاومت عایق بندی	≥100MΩ
مقاومت در برابر ضربه	100g@11ms، سه جهت (نیمی سینوساید)
ضد لرزش	10grms\10 ‰ 1000Hz
وزن	PCBA:≤25g (به غیر از کابل)

ابعاد محصول
