خروجی آنالوگ یک محور سنسور ارتعاش کوارتز اکسلرومتر برای حفاری نفت

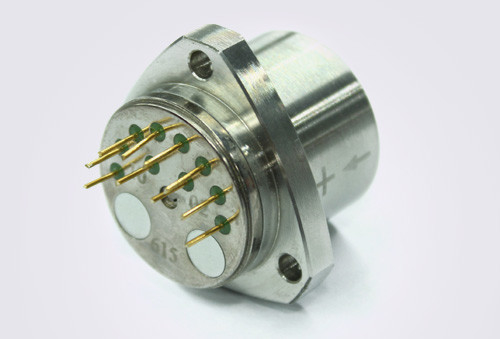

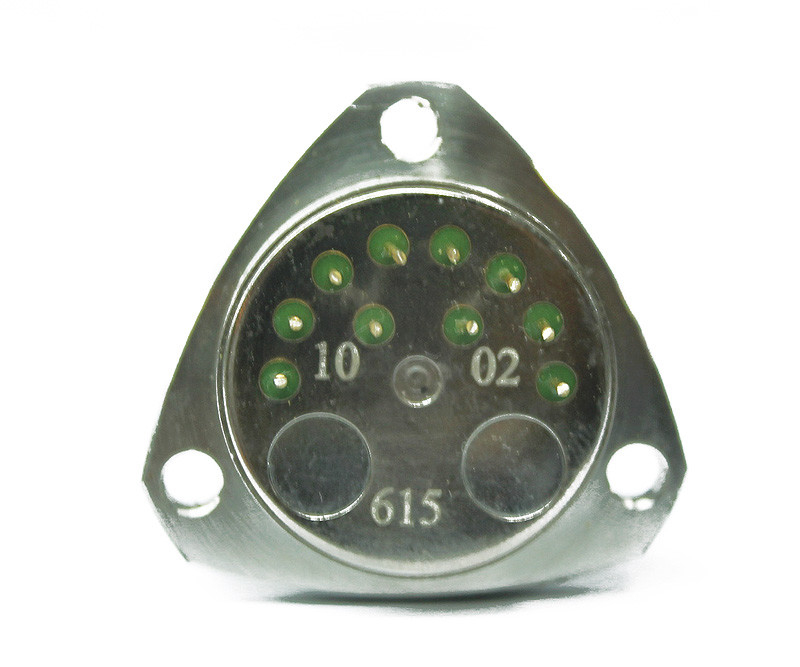

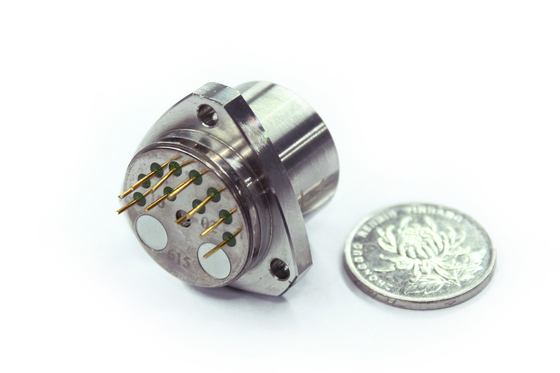

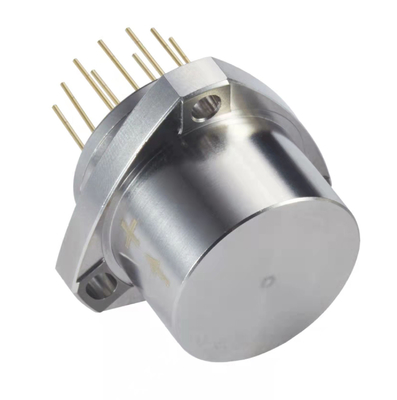

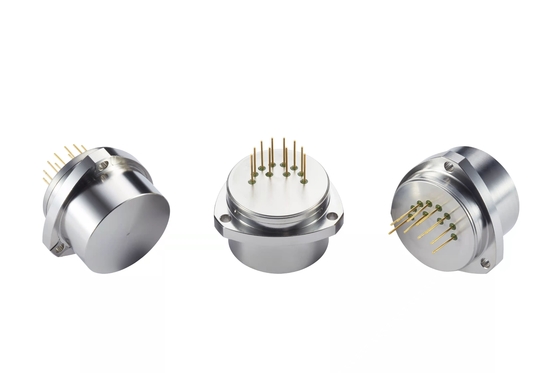

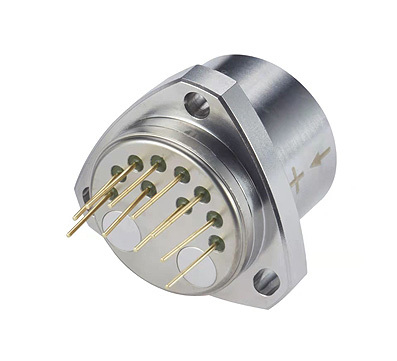

سنسور ارتعاش شتاب سنج کوارتز تک محوره خروجی آنالوگ برای حفاری چاه های نفت

• توضیحات محصول




  شتاب سنج ارتعاش سری ACC2یک شتاب سنج با دقت بالا و دامنه وسیع است که قادر به اندازه گیری تا ±100 g می باشد. این سنسور پایداری بلند مدت، تکرارپذیری، عملکرد راه اندازی سریع، سازگاری محیطی قوی و قابلیت اطمینان بالایی را ارائه می دهد. این سنسور برای اندازه گیری های استاتیک و دینامیک مناسب است و می تواند به عنوان یک سنسور ارتعاش یا شیب استاندارد نیز عمل کند.

  جریان خروجی سنسور رابطه خطی با نیروی اعمال شده یا شتاب دارد. کاربران می توانند با محاسبه و انتخاب یک مقاومت نمونه برداری مناسب، به خروجی با دقت بالا دست یابند. علاوه بر این، سنسور دمای داخلی امکان جبران بایاس و ضریب مقیاس را فراهم می کند و به طور موثر تأثیر دمای محیط را طبق نیاز کاربر کاهش می دهد.

• پارامتر فنی



  شماره سریال	پارامتر	ACC2-01	ACC2-02	ACC2-03
  1	محدوده	±70g,±100g	±70g,±100g	±70g,±100g
  2	آستانه	5μg	5μg	5μg
  3	بایاس k0/K1	≤±3 mg	≤±3 mg	≤±5 mg
  4	ضریب مقیاس K1	0.8~1.2 mA/g	0.8~1.2 mA/g	0.8~1.2 mA/g
  5	ضریب غیر خطی کلاس II K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
  6	0g 4-پایداری کوتاه مدت ساعتی	≤10 μg	≤10μg	≤10 μg
  7	1g پایداری کوتاه مدت 4 ساعته	≤10 ppm	≤10 ppm	≤10 ppm
  8	بایاس cتکرارپذیری جامع σK0 (1σ, 1 ماه)	≤10 μg	≤15 μg	≤25 μg
  9	تکرارپذیری جامع ضریب مقیاس σ K1/K1 (1σ, 1 ماه)	≤15ppm	≤20 ppm	≤30 ppm
  10	تکرارپذیری جامع ضریب غیر خطی K2/K1 (1σ, 1 ماه)	≤±10 μg /g2	≤±10 μg /g2	≤±10 μg /g2
  11	ضریب دمای بایاس (متوسط دمای کامل)	≤±10 μg /℃	≤±20 μg /℃	≤±30 μg /℃
  12	ضریب دمای ضریب مقیاس (متوسط در دما)	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
  13	نویز (مقاومت نمونه برداری 840 Ω)	≤5mv	≤5mv	≤5mv
  14	فرکانس طبیعی	400~800 Hz	400~800 Hz	400~800 Hz
  15	پهنای باند	800~2500 Hz	800~2500 Hz	800~2500 Hz
  16	ارتعاش تصادفی	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
  17	ضربه	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
  18	محدوده دمای عملیاتی	-55～+85℃	-55～+85℃	-55～+85℃
  19	محدوده دمای ذخیره سازی	-60~+120℃	-60~+120℃	60~+120℃
  20	منبع تغذیه	±12~±15V	±12~±15V	±12~±15V
  21	مصرف جریان	≤±20mA	≤±20mA	≤±20mA
  22	سنسور دما	اختیاری	اختیاری	اختیاری
  23	اندازه	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
  24	وزن	≤80g	≤80g	≤80g






  نقشه ابعاد



                  نسخه استاندارد



      سوراخ نصب U شکل است



  فلنج مربع
