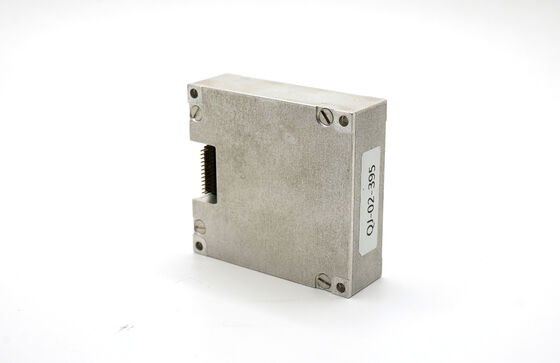

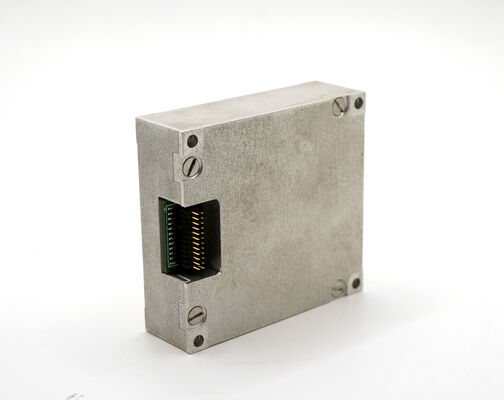

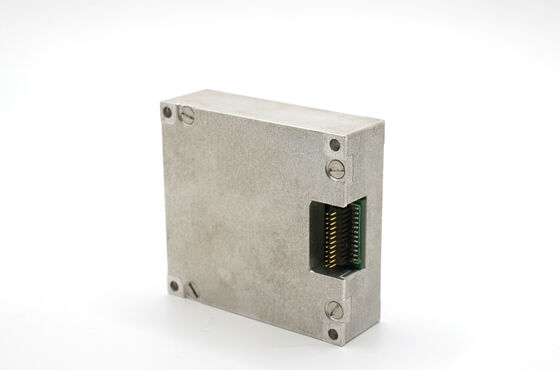

16488HB واحد اندازه گیری بی وقفه MEMS IMU با 0.8 deg/h Gyro 0.06mg Accelerometer و پهنای باند 200Hz برای تجهیزات نقشه برداری نقشه برداری

Name: 16488HB واحد اندازه گیری بی وقفه MEMS IMU با 0.8 deg/h Gyro 0.06mg Accelerometer و پهنای باند 200Hz برای تجهیزات نقشه برداری نقشه برداری
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ثبات تعصب:

0.8 درجه در ساعت

پهنای باند:

200 هرتز

دامنه اندازه گیری پویا:

500/2000 درجه بر ثانیه

پیاده روی تصادفی زاویه ای:

0.15 درجه در ساعت در ساعت

اندازه:

47x44x14mm

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

وزن:

50 گرم

برجسته کردن:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

توضیح محصول

AIdis16488 MEMS واحد اندازه گیری اینرسی IMU شتاب سنج ژیروسکوپ 0.8 درجه در ساعت برای تجهیزات نقشه برداری نقشه برداری

بررسی اجمالی محصول

واحد اندازه گیری اینرسی 16488HB MEMS برای تجهیزات نقشه برداری و نقشه برداری که نیاز به جبران حرکت دقیق دارند بهینه شده است. ژیروسکوپ 0.8 درجه در ساعت و شتاب‌سنج 0.06 میلی‌گرمی آن، جهت‌گیری و داده‌های سرعت دقیق را برای سیستم‌های یکپارچه LiDAR، فتوگرامتری و GNSS/IMU موبایل ارائه می‌کند. جبران دمای کامل اندازه گیری قابل اعتماد را در شرایط میدانی در فضای باز از -40 تا +70 درجه سانتیگراد تضمین می کند.

ویژگی های محصول

ژیروسکوپ 0.8 درجه در ساعت و شتاب سنج 0.06 میلی گرم برای سنجش دقیق حرکت
مغناطیس سنج و فشارسنج یکپارچه برای georeference کامل
پهنای باند 200 هرتز برای جبران حرکت پلت فرم پویا
SPI در 2460 هرتز برای جمع آوری داده با سرعت بالا
محدوده عملیاتی -40 تا +70 درجه سانتیگراد برای استفاده در همه شرایط آب و هوایی
اندازه جمع و جور 47x44x14mm برای ابزارهای بررسی قابل حمل

زمینه کاربرد

LiDAR موبایل و سیستم های اسکن لیزری
فتوگرامتری هوایی و نقشه برداری ارتوموزائیک
موقعیت یابی یکپارچه GNSS/IMU برای بررسی های جغرافیایی
مدل سازی سه بعدی شهر و بازرسی زیرساخت
نقشه برداری تاسیسات زیرزمینی و خط لوله

مشخصات محصول 16488HB

پارامتر	شرایط آزمون	حداقل	معمولی	حداکثر	واحد
ژیروسکوپ
محدوده اندازه گیری دینامیک			500	2000	درجه/ثانیه
ثبات بایاس صفر	واریانس آلن، محور Z		0.8		درجه در ساعت
ثبات بایاس صفر	واریانس آلن، محور X/Y		1.6		درجه در ساعت
ثبات بایاس صفر	میانگین 10 ثانیه، -40 تا 70 درجه سانتیگراد، محور Z		3		درجه در ساعت
پیاده روی تصادفی زاویه ای			0.15		deg/rt-hr
غیر خطی بودن ضریب مقیاس	محور Z		0.01		%FS
پهنای باند			200		هرتز
شتاب سنج
محدوده اندازه گیری دینامیک			16	200	g
ثبات بایاس صفر	واریانس آلن		0.06		میلی گرم
پهنای باند			200		هرتز
مغناطیس سنج
محدوده اندازه گیری دینامیک			2.5		گاوس
دقت سرفصل	30μT، 25 درجه سانتی گراد		2.5±		درجه
فشارسنج
محدوده اندازه گیری دینامیک		300		1100	mbar
ارتباط
SPI یک طرفه	نرخ باود			15	مگاهرتز
1-Way CAN	نرخ باود			1	مگاهرتز
فرکانس نمونه برداری	SPI		2460		هرتز
برقی
ولتاژ		3.0	3.3	3.6	V
مصرف برق				1.5	دبلیو
فیزیکی
اندازه			474414		میلی متر
وزن			50		g
محیط زیست
دمای عملیاتی		-40		70	درجه سانتی گراد
لرزش			20-2000 هرتز، 6.06 گرم
تاثیر			1000 گرم، 0.5 میلی‌ثانیه
قابلیت اطمینان
MTBF			20000		ساعت

نرخ تغییر دما ≤ 1 درجه سانتی گراد در دقیقه، محدوده -40 درجه سانتی گراد تا +70 درجه سانتی گراد
وضعیت ارتعاش: 6.06G، 20Hz~2000Hz
