آی ام یو اکسلرومتر جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی

Name: آی ام یو اکسلرومتر جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	IMU200J
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

محدوده ژیروسکوپ:

± 500 درجه در ثانیه

ژیروسکوپ پایداری بایاس صفر:

4°/ساعت

محدوده Acc:

± 16 گرم

پایداری بایاس شتاب سنج:

0.2 میلی گرم (ALLAN)

رابط ارتباطی:

1 کانال RS422

پهنای باند:

200 هرتز

وزن:

≤45 گرم

اندازه:

44.8*38.6*13.5mm

جزئیات بسته بندی:

اسفنج / جعبه

قابلیت ارائه:

500 در ماه

برجسته کردن:

سرعت سنجي بي دريايي صنعتي,بي پي اچ تاکتيکي IMU Accelerometer Gyro,سازگاری بالا با محیط زیست (IMU Accelerometer Gyro)

Tactical UAV IMU Accelerometer Gyro

High Environmental Adaptability IMU Accelerometer Gyro

توضیح محصول

جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی

توضیحات محصول

IMU200J یک واحد اندازه گیری بی وقفه (IMU) بر اساس تکنولوژی میکرو ماشینکاری (MEMS) است، با یک جیروسکوپ MEMS با عملکرد بالا و شتاب سنج MEMS ساخته شده است.تولید 3 سرعت زاویه ای و 3 شتاب.
IMU200J دارای قابلیت اطمینان بالا و سازگاری قوی با محیط زیست است.
به طور گسترده در UAV های تاکتیکی و صنعتی، مهمات هوشمند، جستجوگر و زمینه های دیگر استفاده می شود.

زمینه های اصلی کاربرد آن عبارتند از:

* بدون سرنشین های تاکتیکی و صنعتی
* مهمات هوشمند
* جستجوگر

عملکرد اصلی

1ژایروسکوپ دیجیتال سه محور:

1 محدوده اندازه گیری پویا:± 500o/s
②ثبات بی طرفی صفر: 1°/h

2سرعت سنج دیجیتال سه محوری:
①محدوده اندازه گیری پویا:±16g
ثبات بی طرفی صفر: 0.07mg (ALLAN)

3قابلیت اطمینان بالا: MTBF > 20000h
4دقت تضمین شده در محدوده کامل دما (-40 oC ~ 70 oC):
الگوریتم کالیبراسیون و جبران دمای با کارایی بالا
5مناسب برای کار در شرایط ارتعاش قوی
6رابط 1 کانال UART، 1 کانال SPI، 1 کانال CAN.

پارامترهای فنی

پارامتر		شرایط آزمایش	ارزش معمولی	واحد
جیرو	محدوده اندازه گیری پویا	-	±500	o/s
	ثبات بی طرفی صفر	انحراف آلن (500 درجه در ثانیه، دمای عادی)	4	o/h
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 oC ~ + 80 oC، دمای ثابت)	20	o/h
	تعصب صفر	محدوده انحراف صفر	≤±0.1	o/s
		تغییرات بی طرفی صفر در کل محدوده دمای (متوسط 1 ثانیه)	±0.07	o/s
		تکرار بی طرفی صفر	0.012	o/s
		اثر شتاب خطی بر انحراف	0.002	o/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس	0.2	%FS
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.05	%FS
	قطعنامه		0.005	°/s
	راه رفتن تصادفی زاویه ای	-	0.06	°/√hr
	پهنای باند	-	220	هرتز
سرعت سنج	محدوده اندازه گیری پویا	-	±16	g
	ثبات بی طرفی صفر	انحراف آلن (مجموعه 16g، دمای طبیعی)	0.2	مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 oC ~ + 80 oC، دمای ثابت)	1	مگ
	تعصب صفر	محدوده انحراف صفر	±2	مگ
		تغییرات بی طرفی صفر در کل محدوده دمایی	±2	مگ
		شروع تکرار	0.2	مگ
	فاکتور مقیاس	دقت فاکتور مقیاس	0.2	%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس	0.05	%FS
	سرعت راه رفتن تصادفی	-	0.08	m/s/√hr
	پهنای باند	-	200	هرتز
رابط ارتباطی	مسیر 1 SR422	نرخ بود	460.8	مگاهرتز
ویژگی های الکتریکی	ولتاژ	-	5±0.5	V
	مصرف برق	-	1.5	W
	ریپل	P-P	150	mV
ویژگی های ساختاری	اندازه	-	44.8×38.6×135	mm
ویژگی های ساختاری	وزن	-	45±1	g
محیط استفاده	دمای کار	-	-40 تا 80	oC
	دمای ذخیره سازی	-	-45 تا 85	oC
	ارتعاش	-	20 تا 2000 هرتز6.06 گرم
	تاثیر	-	1000 گرم0.5ms
قابلیت اطمینان	MTBF	-	20000	h
قابلیت اطمینان	زمان کار مستمر	-	120	h

طرح طرح

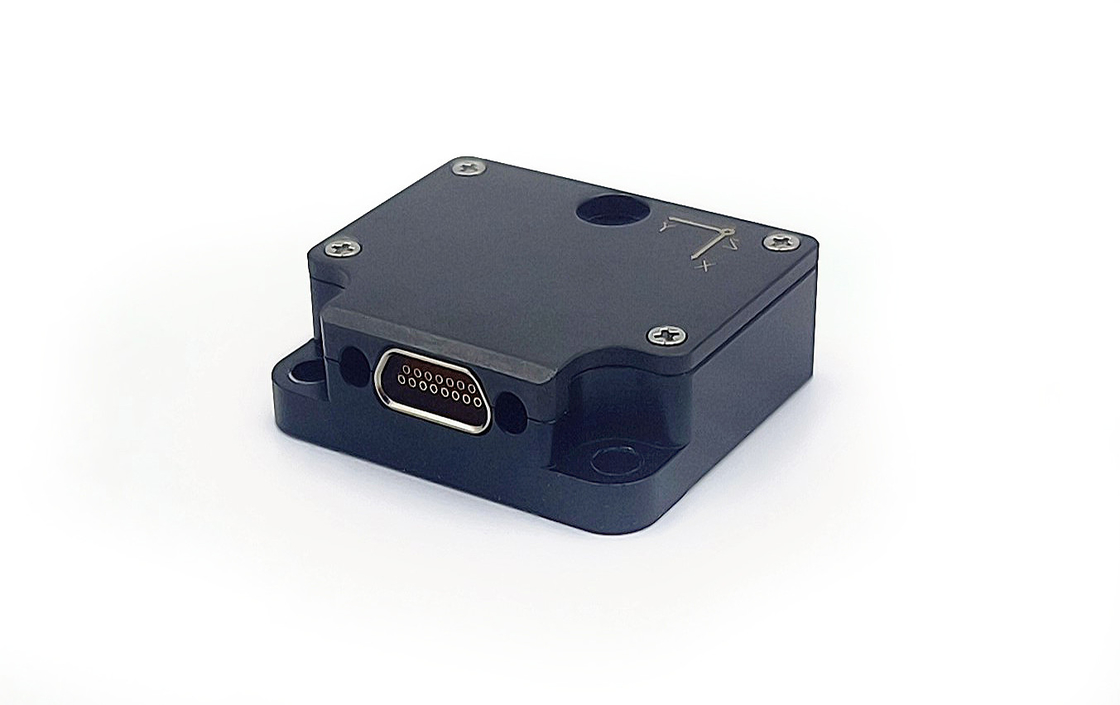

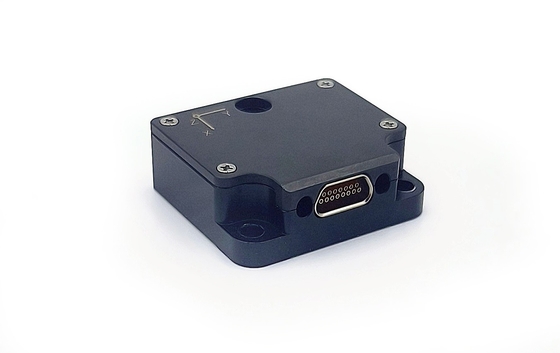

عکس جزئیات

پرداخت و حمل و نقل

آی ام یو اکسلرومتر جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی 3

آی ام یو اکسلرومتر جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی 4

آی ام یو اکسلرومتر جیرو با سازگاری بالا با محیط زیست برای UAV های تاکتیکی و صنعتی 5
