16488HB MEMS IMU 6-Axis Sensor با 0.8 deg/h Bias Stability 200Hz پهنای باند و 47x44x14mm اندازه فشرده برای AHRS بدون سرنشین UAV

Name: 16488HB MEMS IMU 6-Axis Sensor با 0.8 deg/h Bias Stability 200Hz پهنای باند و 47x44x14mm اندازه فشرده برای AHRS بدون سرنشین UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ثبات تعصب:

0.8 درجه در ساعت

پهنای باند:

200 هرتز

دامنه اندازه گیری پویا:

500/2000 درجه بر ثانیه

پیاده روی تصادفی زاویه ای:

0.15 درجه در ساعت در ساعت

اندازه:

47x44x14mm

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

وزن:

50 گرم

برجسته کردن:

MEMS IMU accelerometer gyro sensor

UAV drone AHRS attitude reference

0.8 deg/h bias 6-axis IMU

توضیح محصول

16488HB MEMS IMU شتاب سنج ژیروسکوپ 0.8 درجه در ساعت بایاس 6 محور سنسور برای پهپاد پهپاد AHRS مرجع نگرش

بررسی اجمالی محصول

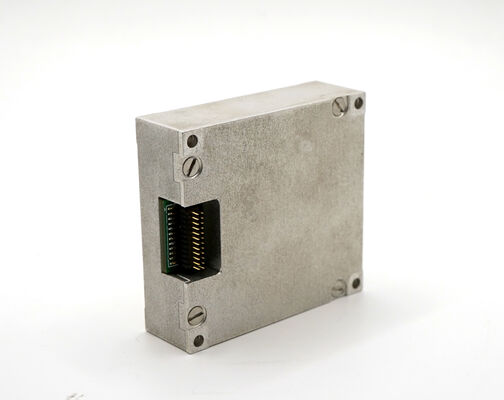

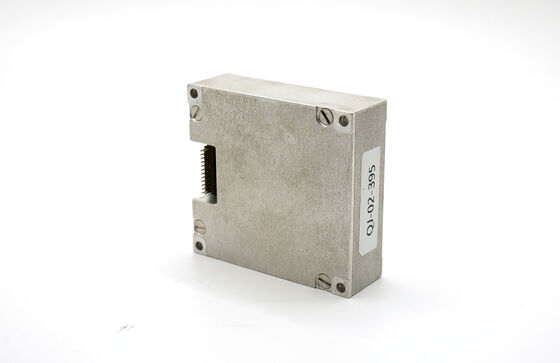

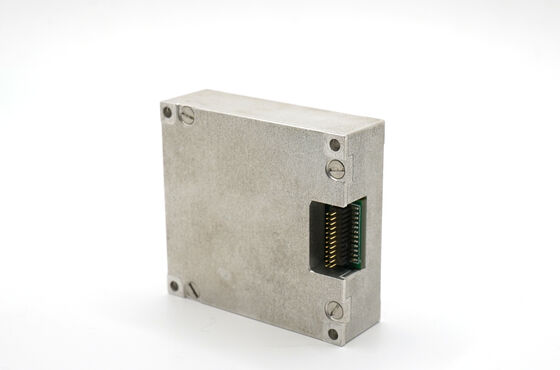

MEMS IMU با کارایی بالا 16488HB برای سیستم های مرجع نگرش و سرفصل پهپاد پهپاد (AHRS) طراحی شده است. این سنسور جمع و جور 47x44x14mm سرعت زاویه ای 3 محوره و شتاب 3 محوره را با مغناطیس سنج و فشارسنج یکپارچه خروجی می دهد و حس حرکت کامل را ارائه می دهد. کالیبراسیون دمای داخلی عملکرد دقیق را از -40 درجه سانتیگراد تا +70 درجه سانتیگراد تضمین می کند.

ویژگی های محصول

ژیروسکوپ 3 محوره: محدوده ± 2000 درجه بر ثانیه، پایداری بایاس 0.8 درجه در ساعت (Allan، Z-axis)
شتاب سنج 3 محوری: محدوده ± 200 گرم، پایداری بایاس 0.06 میلی گرم (Allan)
مغناطیس سنج 3 محوره و فشارسنج دیجیتال برای ناوبری کامل
رابط های ارتباطی SPI (2460 هرتز) و CAN
اندازه جمع و جور 47x44x14 میلی متر با وزن تنها 50 گرم
MTBF 20,000 ساعت با 1000 گرم ضربه و 6.06 گرم مقاومت در برابر لرزش

زمینه کاربرد

کنترل پرواز پهپاد و پهپاد و تثبیت وضعیت
محموله های نقشه برداری هوایی و فتوگرامتری
سیستم های بازرسی و مانیتورینگ مبتنی بر پهپاد
ناوبری دقیق پهپاد کشاورزی
هدایت خودکار پهپاد تحویلی

مشخصات محصول

پارامتر	شرایط آزمون	حداقل	معمولی	حداکثر	واحد
ژیروسکوپ
محدوده اندازه گیری دینامیک			500	2000	درجه/ثانیه
ثبات بایاس صفر	واریانس آلن، محور Z		0.8		درجه در ساعت
ثبات بایاس صفر	واریانس آلن، محور X/Y		1.6		درجه در ساعت
ثبات بایاس صفر	میانگین 10 ثانیه، -40 تا 70 درجه سانتیگراد، محور Z		3		درجه در ساعت
پیاده روی تصادفی زاویه ای			0.15		deg/rt-hr
غیر خطی بودن ضریب مقیاس	محور Z		0.01		%FS
پهنای باند			200		هرتز
شتاب سنج
محدوده اندازه گیری دینامیک			16	200	g
ثبات بایاس صفر	واریانس آلن		0.06		میلی گرم
پهنای باند			200		هرتز
مغناطیس سنج
محدوده اندازه گیری دینامیک			2.5		گاوس
دقت سرفصل	30μT، 25 درجه سانتی گراد		2.5±		درجه
فشارسنج
محدوده اندازه گیری دینامیک		300		1100	mbar
ارتباط
SPI یک طرفه	نرخ باود			15	مگاهرتز
1-Way CAN	نرخ باود			1	مگاهرتز
فرکانس نمونه برداری	SPI		2460		هرتز
برقی
ولتاژ		3.0	3.3	3.6	V
مصرف برق				1.5	دبلیو
فیزیکی
اندازه			47×44×14		میلی متر
وزن			50		g
محیط زیست
دمای عملیاتی		-40		70	درجه سانتی گراد
لرزش			20-2000 هرتز، 6.06 گرم
تاثیر			1000 گرم، 0.5 میلی‌ثانیه
قابلیت اطمینان
MTBF			20000		ساعت

نرخ تغییر دما ≤ 1 درجه سانتی گراد در دقیقه، محدوده -40 درجه سانتی گراد تا +70 درجه سانتی گراد
وضعیت ارتعاش: 6.06G، 20Hz~2000Hz
