جیروسکوپ فیبر نوری با دقت بالا با ±500°/s نرخ زاویه ≤2°/h ثبات تعصب و ≤0.04°/√h ضریب حرکت تصادفی برای ناوبری UAV

Name: جیروسکوپ فیبر نوری با دقت بالا با ±500°/s نرخ زاویه ≤2°/h ثبات تعصب و ≤0.04°/√h ضریب حرکت تصادفی برای ناوبری UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-24
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-24
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 500 درجه در ثانیه

ثبات تعصب:

≤2 درجه/ساعت

تکرارپذیری سوگیری صفر:

≤2 درجه/ساعت

ضریب راه رفتن تصادفی:

≤0.04 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

عرض باند:

300 هرتز

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

±500°/s سرعت زاویه ای فیبر نوری جیروسکوپ

≤2°/ساعت ثبات تعصب

≤0.04°/√h ضریب پیاده روی تصادفی فیبر نوری جیرو

توضیح محصول

سازنده ژیروسکوپ فیبر نوری با دقت بالا برای ناوبری پهپاد

بررسی اجمالی محصول

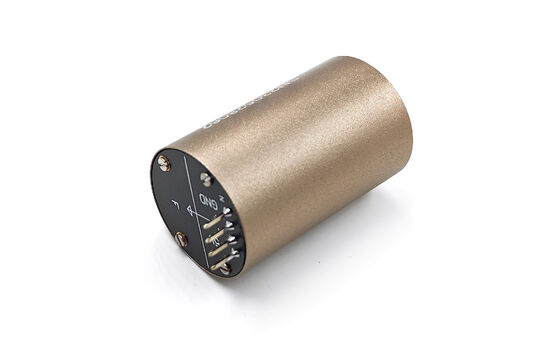

راMFOG-24اندازه گیری دقیق نرخ زاویه ای را از طریق ادغام اپتیک، مکانیک و الکترونیک ارائه می دهد. بر اساساثر ساگناک، دقت بالا، پاسخ سریع وبدون قطعات متحرک، تضمین دوام طولانی مدت و نگهداری کم. باφ 24×39mm و وزن ≤30g، برای پهپادها، پهپادها، وسایل نقلیه خودران و روباتیک صنعتی مناسب است.

ویژگی های کلیدی

محدوده سرعت زاویه ای: ± 500 درجه در ثانیه
تکرارپذیری سوگیری صفر: ≤1.5 درجه در ساعت
راه رفتن تصادفی زاویه ای: ≤0.03 درجه در ساعت^1/2
دمای کارکرد: -40 درجه سانتی گراد ~ 65 + درجه سانتی گراد، ذخیره سازی: -55 درجه سانتی گراد ~ 85 + درجه سانتی گراد
مقاوم در برابر لرزش: 20 گرم
مصرف برق کم: ≤1.5W
جایگزینی مستقیم برایFizoptika VG191AD

سناریوهای کاربردی

تثبیت پهپاد و پهپاد:کنترل پرواز روان و ناوبری دقیق.
وسایل نقلیه خودران و رباتیک:اندازه گیری جهت گیری قابل اعتماد در زمین های پیچیده
اتوماسیون صنعتی:کنترل حرکت با دقت بالا برای ماشین آلات و سیستم های رباتیک.
ناوبری هوافضا و ماهواره ای:ژیروسکوپ فشرده و با دقت بالا برای کاربردهای هوافضا.

مشخصات فنی

MFOG-24 در مقابل MFOG-24-AN در مقابل Fizoptika VG191AD - مقایسه کامل پارامترها

پارامتر	واحد	MFOG-24	MFOG-24-AN	Fizoptika VG191AD
محدوده اندازه گیری	°/s	± 500	± 300	300
ضریب مقیاس	LSB/°/s یا mV/°/s	3600 LSB/°/s	7 mV/°/s	0.02٪ RMS
غیرخطی بودن ضریب مقیاس	ppm	300	≤1000	N/A
پایداری سوگیری صفر (10 ثانیه، 1σ)	درجه در ساعت	≤1.5	≤2	1 (آلان واریانس دقیقه)
تکرارپذیری سوگیری صفر (1σ)	درجه در ساعت	≤1.5	≤2	N/A
پیاده روی تصادفی زاویه ای (ARW)	°/√h	≤0.03	≤0.04	0.012
پهنای باند (3dB)	هرتز / کیلوهرتز	≥300 هرتز	≥450 هرتز	0.6 کیلوهرتز
پاسخ مغناطیسی	°/h/گاوس	N/A	N/A	3 / 0.05 معمولی
مقدار دهی اولیه	س	سریع	سریع	0.03
منبع تغذیه	V	5 ± 0.15	5 ± 0.15	+ 5 ولت
مصرف برق	دبلیو	≤1.5	≤0.7	0.5
نرخ داده	کیلوهرتز	N/A	N/A	8 (24 بیتی)
نرخ باد	کیلوبایت	N/A	N/A	921.6، RS422 ناهمزمان
دمای عملیاتی	درجه سانتی گراد	-40~+65	-40~+65	-40…+70
استقامت / دمای ذخیره سازی	درجه سانتی گراد	-55~+85	-55~+85	-55…+85 (> 2 ساعت، غیر فعال)
لرزش تصادفی	g	20، 20-2000 هرتز	20 گرم	18 گرم، 20-2000 هرتز RMS
شوک	g	N/A	N/A	750 گرم، 1 میلی ثانیه نیم سینوس
ابعاد	میلی متر	φ24 × 39	φ24 × 39	φ24 × 48
وزن	g	≤30	≤30	30/45
مسکن	--	سازه + نوری + الکترونیک	سازه + نوری + الکترونیک	آلیاژ آلیاژ / μ-فلز، IP67
MTBF / مادام العمر	سال	N/A	N/A	15 (شرایط رطوبت اعمال شده)
قطعات متحرک	--	هیچ کدام	هیچ کدام	هیچ کدام
راه اندازی	--	سریع	سریع	0.03 ثانیه
برنامه های کاربردی	--	پهپاد، رباتیک، کنترل نگرش، اندازه گیری دقیق	پهپاد، رباتیک، کنترل نگرش، اندازه گیری دقیق	پهپاد، رباتیک، کنترل نگرش، اندازه گیری دقیق
جایگزینی	--	Fizoptika VG191AD سازگار است	Fizoptika VG191AD سازگار است	N/A

برنامه های کاربردی

ناوبری برای هواپیماهای بدون سرنشین، وسایل نقلیه خودران، روباتیک و کنترل حرکت صنعتی. به عنوان جایگزینی برای Fizoptika VG191AD عمل می کند.

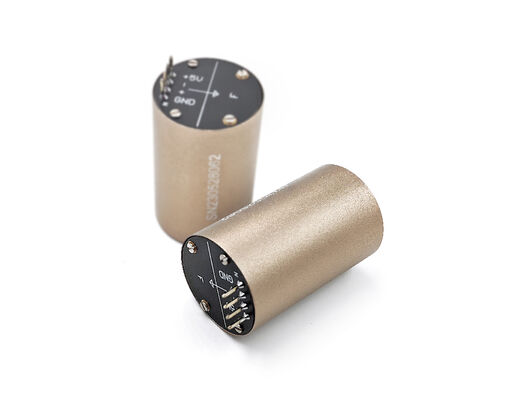

رابط الکتریکی

شماره	تعریف
1	5 ولت
2	خروجی آنالوگ کم
3	خروجی آنالوگ بالا
4	GND
