جزئیات محصولات

صفحه اصلی محصولات

ژیروسکوپ فیبر نوری

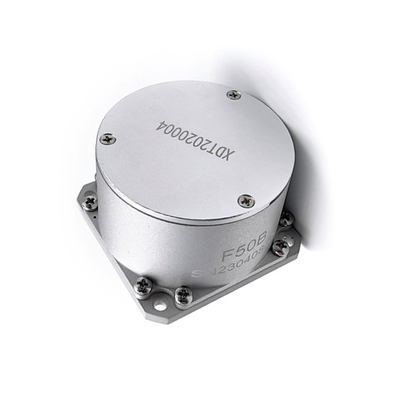

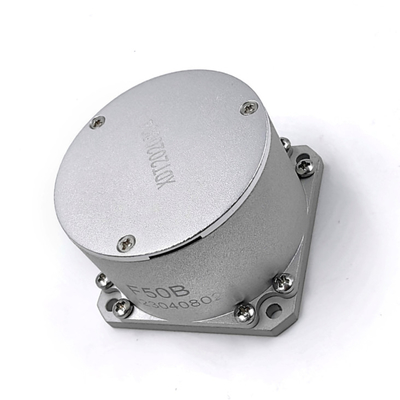

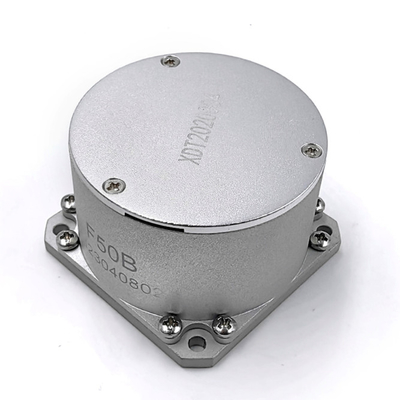

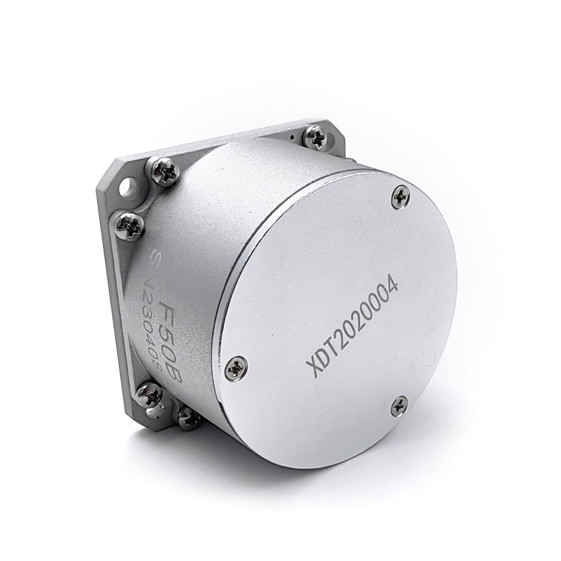

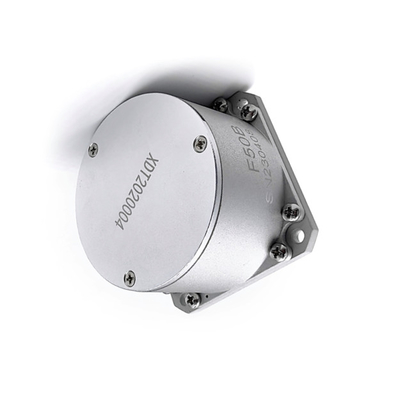

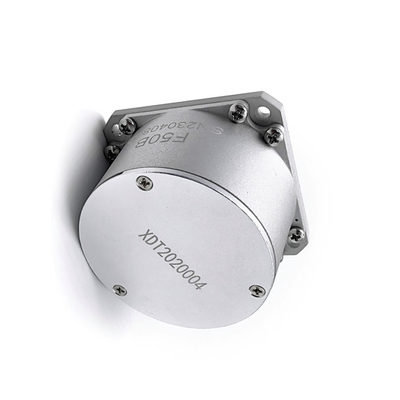

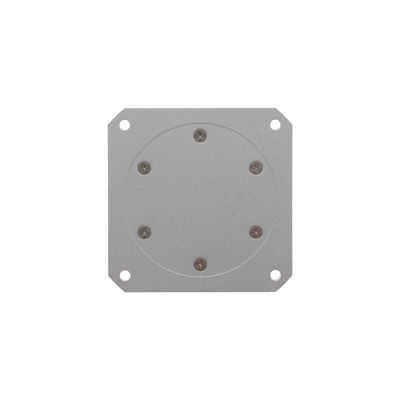

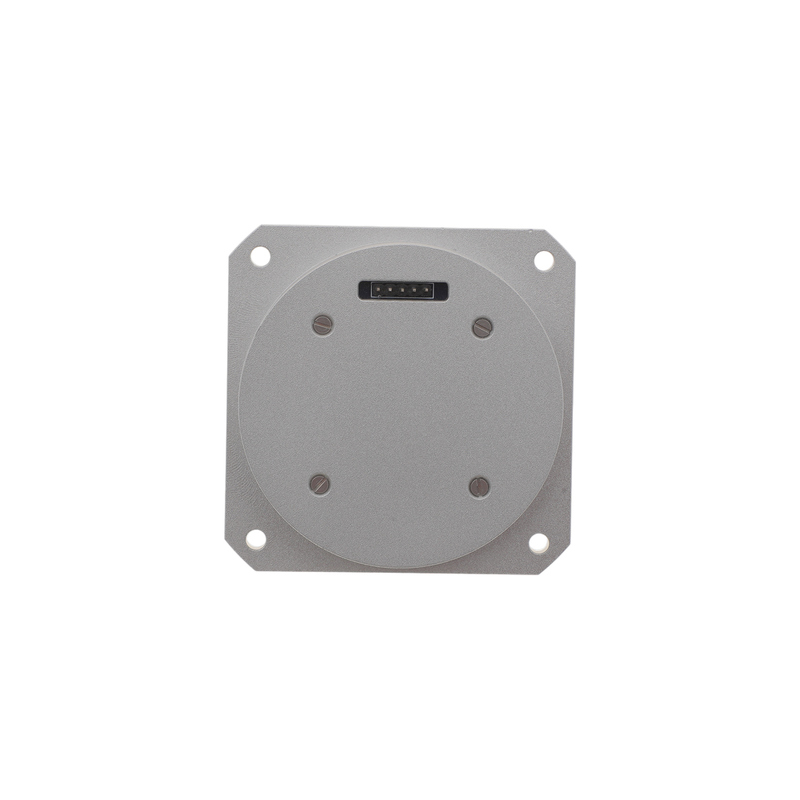

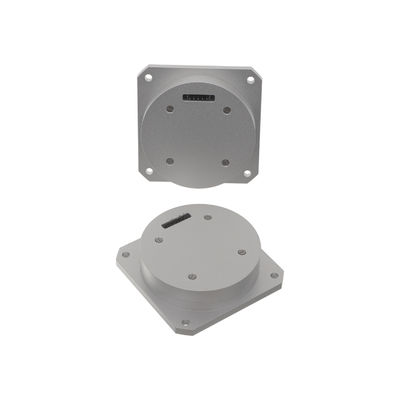

مینی Rs422 فیبر جیرو خوب غیر خطی صفر تعصب ثبات

مینی Rs422 فیبر جیرو خوب غیر خطی صفر تعصب ثبات

مینی Rs422 فیبر جیرو خوب غیر خطی صفر تعصب ثبات

نام تجاری:	Firepower
شماره مدل:	F50B
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	200/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

-300°/s~+300°/s

تکرارپذیری سوگیری صفر:

<=0.3 درجه در ساعت

پایداری سوگیری صفر:

<=0.2 درجه در ساعت

پهنای باند:

> 200 هرتز

زمان اولیه سازی:

<5 ثانیه

حالت ارتباط:

RS422

دمای کار:

-45℃℃+60℃

دمای ذخیره سازی:

-55℃℃+75℃

جزئیات بسته بندی:

جعبه اسفنجی +

قابلیت ارائه:

200/ماه

برجسته کردن:

جیروسیستم فیبر غیر خطی خوب,ژایروهای فیبر با ثبات بی طرفی صفر,جیروسکوپ فیبر rs422

,

zero bias stability fiber gyro

,

rs422 fiber gyroscope

توضیح محصول

ژیروسکوپ فیبر Mini RS422 با غیرخطی بودن عالی و پایداری بایاس صفر

مشخصات کلیدی

ویژگی	مقدار
محدوده اندازه‌گیری	-300°/s ~ +300°/s
تکرارپذیری بایاس صفر	≤0.3°/h
پایداری بایاس صفر	≤0.2°/h
پهنای باند	>200Hz
زمان راه‌اندازی	<5S
حالت ارتباطی	RS422
دمای عملیاتی	-45℃～+60℃
دمای ذخیره‌سازی	-55℃～+75℃

رابط الکتریکی

مدل سوکت ژیرو: J30-15ZK

خط اتصال: خط AFR 0.12 میلی‌متر، طول 250 میلی‌متر

شماره پین	تعریف	توضیحات
1,9	T+	خروجی پورت سریال RS422 +
2,10	T-	خروجی پورت سریال RS422-
4,5	＋5VA	منبع تغذیه آنالوگ +5V
6,7	AGND	زمین منبع تغذیه آنالوگ
8,15	－5VA	منبع تغذیه آنالوگ -5V
12,13	VCC	منبع تغذیه دیجیتال +5/+3.3V
11,14	GND	زمین منبع تغذیه دیجیتال

الزامات برق

+5VA: +5V ±5%، 0.4A (اوج گذرا ~1.5A)، ریپل<50mV
-5VA: -5V ±5%، 100mA، ریپل<50mV
VCC: +5V ±10% یا +3.3V ±10%

توجه: GND و AGND نباید به محفظه ژیرو متصل شوند.

مشخصات عملکرد

ضریب مقیاس

غیرخطی بودن در دمای اتاق:<100 ppm
تکرارپذیری ضریب مقیاس:<100 ppm (1σ)

پایداری بایاس صفر

F50A:<0.1°/H (1σ) نتیجه تست 10s smooth 1H
F50B:<0.2°/H (1σ) نتیجه تست 10s smooth 1H

تکرارپذیری بایاس صفر

F50A:<0.2°/H (1σ) محاسبه 6 داده آزمایشی
F50B:<0.3°/H (1σ) محاسبه 6 داده آزمایشی
محدوده عملیاتی دمای کامل:
- F50A:<0.5°/H (تفاوت شدید دمای کامل)
- F50B:<0.6°/H (تفاوت حد دمای کامل)

معیارهای عملکرد اضافی

راه رفتن تصادفی:<0.02°/√h
پهنای باند: >200Hz
زمان راه‌اندازی:<5S
محدوده دینامیکی: ±300°/s

مشخصات محیطی

دمای عملیاتی: -45℃～+60℃
دمای ذخیره‌سازی: -55℃～+75℃
ضربه: 100g (11 میلی‌ثانیه)، 3 بار در 3 جهت. میانگین تغییر انحراف صفر ≤0.5°/H
لرزش: 3 دقیقه در هر جهت. میانگین تغییر انحراف صفر ≤0.5°/H در طول آزمایش

پروتکل ارتباطی

رابط ارتباط سریال RS-422 استاندارد با پروتکل قابل تنظیم.

نرخ باود: 614.4 کیلوبیت بر ثانیه
فرمت داده: 11 بیت در هر فریم (1 شروع، 8 داده، 1 برابری زوج، 1 توقف)
دوره به‌روزرسانی داده: 0.5 میلی‌ثانیه
داده‌های ژیروسکوپ عدد صحیح علامت‌دار 32 بیتی در بسته‌های 7 بایتی منتقل می‌شوند

ابعاد محصول

مینی Rs422 فیبر جیرو خوب غیر خطی صفر تعصب ثبات 0

دانلود مستندات محصول
