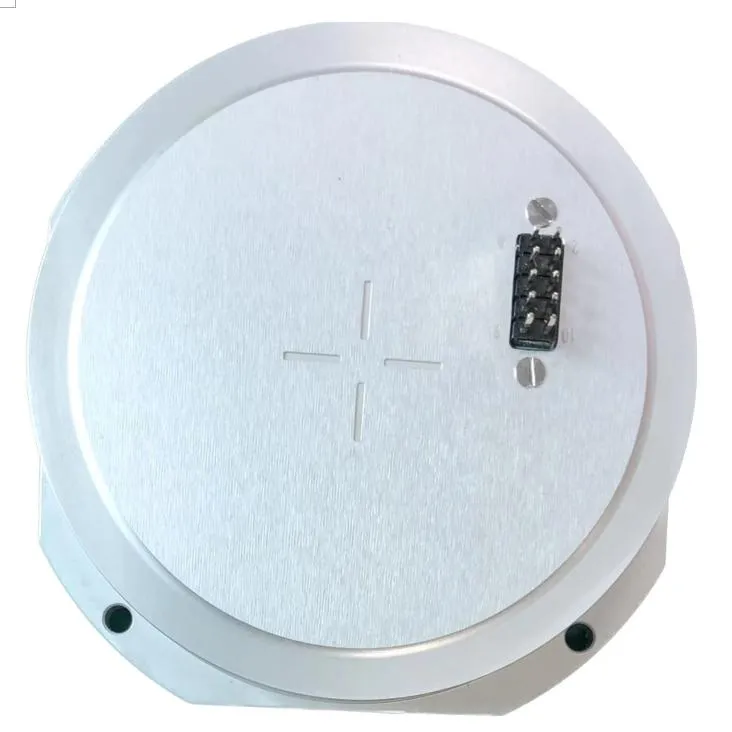

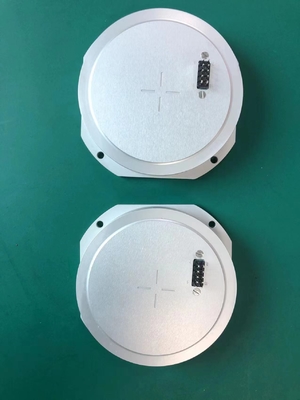

ژایروسکوپ فیبر نوری با دقت بالا FOG Micro-nano با ثبات بی طرفی صفر ≤0.8°/h 10s

نام تجاری:	Firepower
شماره مدل:	MFOG-910A
مقدار تولیدی:	1PCS
قیمت:	قابل مذاکره
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شينزين، چين

گواهی:

Measuring range:

-240~+240°/s

Zero bias stability:

≤0.8°/h(10s, 1

Zero bias repatability:

≤0.8°/h(1

Random walk coefficient:

≤0.02°/√h

Scale factor:

47±5

Start time:

≤2s

Bandwidth:

≥300Hz

Power supply:

5±0.25, ±12

Power:

≤1W

Operating temperature:

-45~+70°C

Storage temperature:

-55~+85°C

Vibration:

20~2000Hz, 0.04g²/Hz

Impact:

30g, 11ms

Output mode:

Analog voltage

Connector:

soldering pin/ pad

Overall dimensions:

82mm*82mm*19.5mm

جزئیات بسته بندی:

اسفنج و جعبه

قابلیت ارائه:

500 عدد در ماه

برجسته کردن:

گايروسکوپ فايبر نوري با دقت بالا,جیروسکوپ فیبر نوری یکپارچه میکرو نانو,گایروسکوپ فیبر نوری با ثبات بی طرفی صفر

Micro-nano Integrated Fiber Optic Gyroscope

Zero Bias Stability Fiber Optic Gyroscope

توضیح محصول

مشخصات

نه، نه	پست ها	ارزش
1	محدوده (°/s)	±240
2	فاکتور مقیاس(mV/o/s)	47±5
3	عدم خطی بودن فاکتور مقیاس (ppm)	≤1000
4	ثبات تعصب (10s,1σ، °/ساعت)	≤0.8
5	تکرار تعصب (1σ),o/h)	≤0.8
6	پهنای باند 3dB (Hz)	≥1000
7	راه رفتن تصادفي(o/√h)	≤0.02
8	منبع برق (V)	5+0.25 +12
9	مصرف برق ((W)	≤1.5
10	تاثیر (g)	≥1500
11	سرعت (g)	≥70
12	سال های زندگی کاری (ارزیابی محاسباتی)	≥15
13	MTBF (ارزیابی محاسباتی)	≥100000

ژایروسکوپ فیبر نوری با دقت بالا FOG Micro-nano با ثبات بی طرفی صفر ≤0.8°/h 10s 0
1مقدمه
1.1بررسی محصول
MFOG-910 فیبر جیرو (که در ادامه به عنوان این محصول نامیده می شود) یک سنسور سرعت زاویه ای است که نور، مکانیکی و الکتریکی را ادغام می کند. بر اساس اثر Sagnac،این یکپارچه سازی انواع دستگاه های بسیار قابل اعتماد فیبر میکرو نانو برای دستیابی به فرآیند تشخیص با تشخیص، پردازش و بازخورد تفاوت فاز تولید شده توسط دو پرتو نور در جهت مخالف گسترش می یابد.این محصول اندازه گیری سرعت چرخش فوق العاده بالا را از طریق طراحی مجدد نوری تحقق می بخشد، پشتیبانی ساختاری و الگوریتم های کنترل.
این محصول عمدتاً از اجزای مسیر نوری، اجزای مدار و اجزای ساختاری تشکیل شده است. این محصول دارای ویژگی های ساختار ساده، بدون قطعات متحرک، بدون قطعات فرسایش،مقاومت در برابر ضربه، شروع سریع، اندازه کوچک، وزن سبک و قابلیت اطمینان بالا.
1.2ترکیب
این محصول عمدتا از اجزای زیر تشکیل شده است:
اجزای مسیر نوری
ب) صفحه مدار سیگنال شناسایی و کنترل؛
ج) اسکلت، پوسته و سایر قطعات ساختاری حلقه فیبر نوری؛

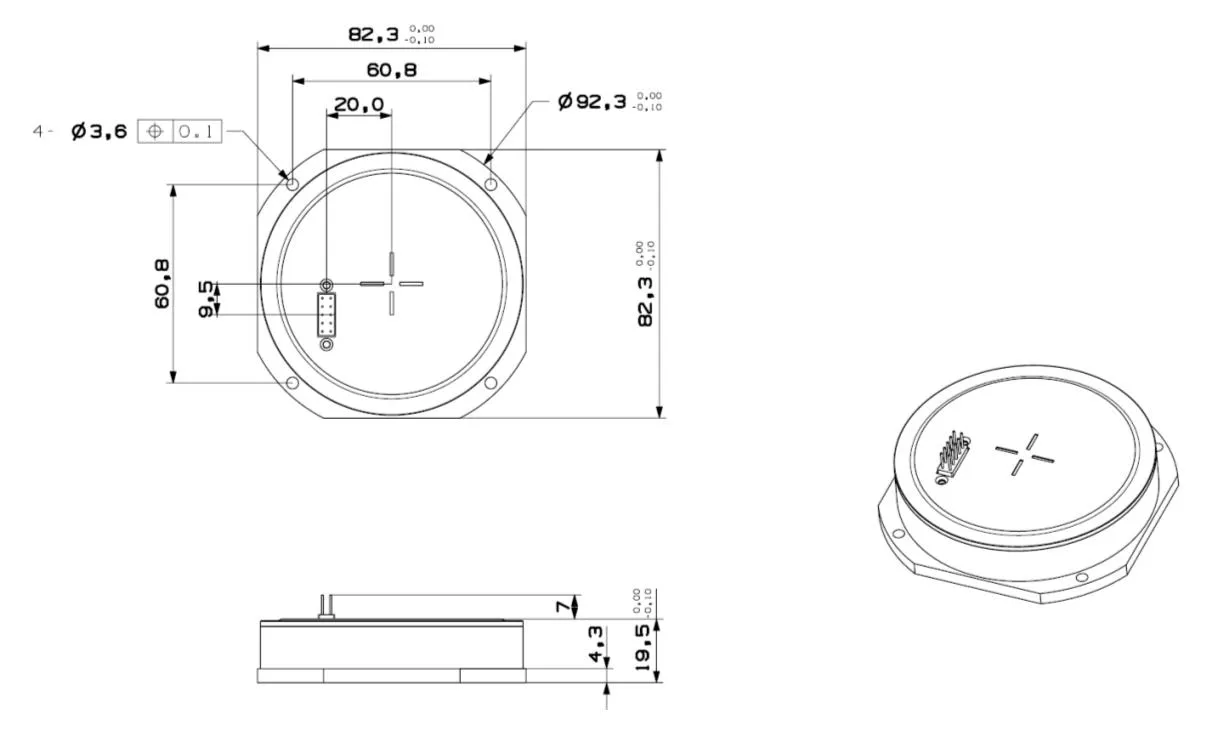

1.3اندازه
82mm × 82mm × 19.5mm(شامل پلگ نمیشه).

اندازه

رابط الکتریکی

نه، نه	تعریف	یادآوری
1	5 ولت	مصرف برق کمتر از 1W است
2	12 ولت
3	تولید	فرقی تولید با AGND
4	-12 ولت
5	AGND	GND آنالوگ
6	GND
7	صفر
8	GND	قدرت GND
9	TS	سیگنال سنسور دمای TMP روابط تبدیل T=(TS-750)/10+25 واحد mV است، T درجه حرارت در سانتیگراد است

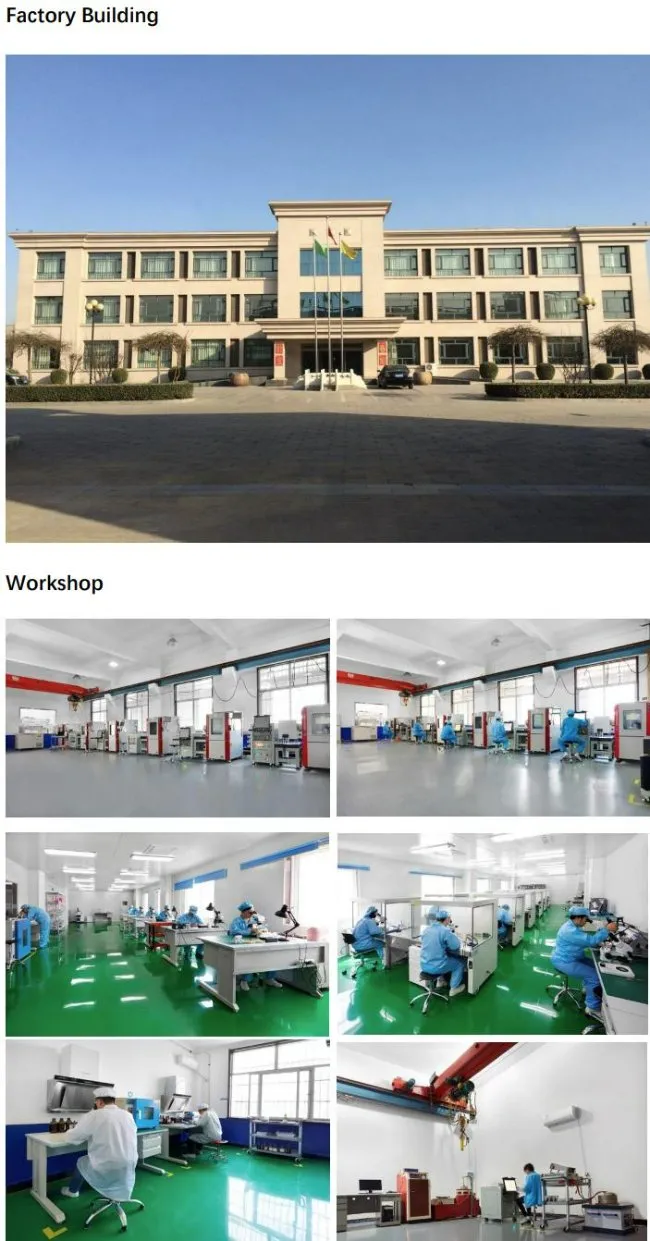

شرکت و تولید
