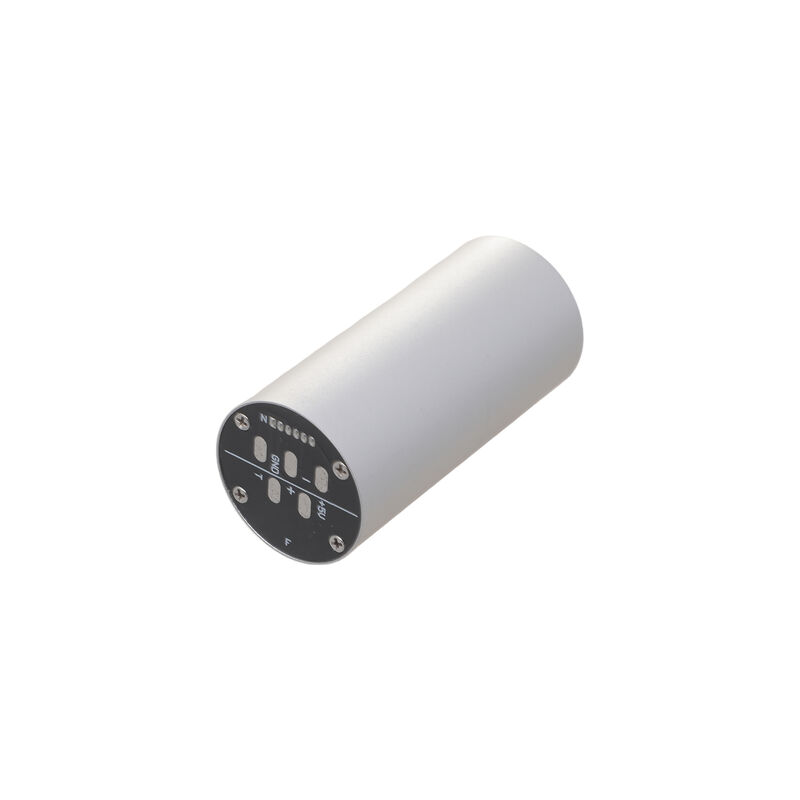

ژیروسکوپ فیبر نوری حلقه باز با ثبات بالا واحد اندازه گیری اینرسی FOG یکپارچه IMU

Name: ژیروسکوپ فیبر نوری حلقه باز با ثبات بالا واحد اندازه گیری اینرسی FOG یکپارچه IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-24
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-24
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 500 درجه در ثانیه

ثبات تعصب:

≤2 درجه/ساعت

ضریب راه رفتن تصادفی:

≤0.04 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

عرض باند:

300 هرتز

بعد:

φ24x39mm

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری حلقه باز IMU

واحد اندازه گیری اینرسی FOG با ثبات بالا

IMU یکپارچه ژیروسکوپ فیبر نوری

توضیح محصول

ثبات بالا Open-Loop Fiber Optic Gyroscope FOG واحد اندازه گیری بی وقفه IMU یکپارچه

خلاصه ی محصول

درجیروسکوپ MFOG-24این دستگاه از تکنولوژی پیشرفته فیبر های میکرو نانو با پردازش نوری و الکترونیکی برای اندازه گیری دقیق نرخ زاویه ای استفاده می کند.φ اندازه فشرده 24×39mmو وزن سبک ≤30g باعث می شود که به راحتی در UAV ها، هواپیماهای بدون سرنشین، وسایل نقلیه مستقل، روبات های صنعتی و سیستم های ماهواره ای ادغام شود.بدون قطعات متحرک، حداقل فرسایش، پاسخ سریع و قابلیت اطمینان بالا در محیط های شدید را تضمین می کند.

ویژگی های کلیدی

محدوده سرعت زاویه ای: ±500°/s
ثبات بی طرفی صفر: ≤1.5°/h (10s، 1σ)
حرکت تصادفی زاویه ای: ≤0.03°/h1/2
عدم خطی بودن فاکتور مقیاس: 300 ppm
دمای کار: -40°C تا +65°C
تحمل لرزش: 20g
مصرف کم برق: ≤1.5W
جايگزينفيزوپتيکا VG191AD

سناریوهای کاربرد

ثابت کردن بدون سرنشین و بدون سرنشینپرواز ثابت و موقعیت دقیق را حتی در شرایط آشفته حفظ می کند.
خودروهای مستقل و رباتیک:حسگر جهت گيري با دقت بالا براي ناوگري قوي
اتوماسیون صنعتی:در سیستم های خودکار برای حرکت و موقعیت دقیق ادغام می شود.
هوافضا و ناوبری ماهواره ای:جمع و جور، سبک وزن و قابل اعتماد برای سیستم های INS فضاپیما.

مشخصات فنی

MFOG-24 در مقابل MFOG-24-AN در مقابل Fizoptika VG191AD

پارامتر	واحد	MFOG-24	MFOG-24-AN	فيزوپتيکا VG191AD
محدوده اندازه گیری	°/s	±500	±300	300
فاکتور مقیاس	LSB/°/s یا mV/°/s	3600 LSB/°/s	7 mV/°/s	0.02 درصد RMS
عدم خطی بودن فاکتور مقیاس	ppm	300	≤1000	N/A
ثبات بی طرفی صفر (10s، 1σ)	°/ساعت	≤1.5	≤2	1 (تغییر آلن در دقیقه)
تکرار پذیری بی طرفی صفر (1σ)	°/ساعت	≤1.5	≤2	N/A
راه رفتن تصادفی زاویه ای (ARW)	°/√h	≤0.03	≤0.04	0.012
پهنای باند (3dB)	هرتز / کلو هرتز	≥300 هرتز	≥450 هرتز	0.6 کلو هرتز
پاسخ مغناطیسی	°/h/Gauss	N/A	N/A	3 / 0.05 معمول
شروع	s	سریع	سریع	0.03
منبع برق	V	5 ± 0.15	5 ± 0.15	+5V
مصرف برق	W	≤1.5	≤0.7	0.5
نرخ داده	kHz	N/A	N/A	8 (24-بیت)
نرخ بود	kBd	N/A	N/A	921.6، RS422 ناموافق
دمای کار	°C	-40 ~ +65	-40 ~ +65	-40... +70
مقاومت / دمای ذخیره سازی	°C	-55~+85	-55~+85	-55...+85 (>2 ساعت، بدون کار)
لرزش تصادفی	g	20، 20 تا 2000 هرتز	20 گرم	18g، 20 تا 2000 هرتز RMS
شوک	g	N/A	N/A	750 گرام، 1 ms نیمه سین
ابعاد	mm	φ24 × 39	φ24 × 39	φ24 × 48
وزن	g	≤30	≤30	30 / 45
مسکن	...	ساختاری + نوری + الکترونیک	ساختاری + نوری + الکترونیک	آلیاژ آل / μ-متال، IP67
MTBF / طول عمر	سال	N/A	N/A	15 (شرایط رطوبت اعمال شده)
قطعات متحرک	...	هيچکدوم	هيچکدوم	هيچکدوم
راه اندازی	...	سریع	سریع	0.03 ثانیه
درخواست ها	...	بدون سرنشین، رباتیک، کنترل نگرش، اندازه گیری دقیق	بدون سرنشین، رباتیک، کنترل نگرش، اندازه گیری دقیق	بدون سرنشین، رباتیک، کنترل نگرش، اندازه گیری دقیق
جایگزین کردن	...	فيزوپتيکا VG191AD سازگار است	فيزوپتيکا VG191AD سازگار است	N/A

درخواست ها

ناوبری برای هواپیماهای بدون سرنشین، وسایل نقلیه مستقل، رباتیک و کنترل حرکت صنعتی. به عنوان جایگزینی برای Fizoptika VG191AD عمل می کند.

رابط الکتریکی

شماره	تعریف
1	5 ولت
2	خروجی آنالوگ کم
3	خروجی آنالوگ بالا
4	GND
