MEMS Gyro Chip Factory مستقیم OEM در دسترس تحویل سریع

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

پهنای باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

دقت خروجی:

۲۴ بیت

دمای کاری:

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

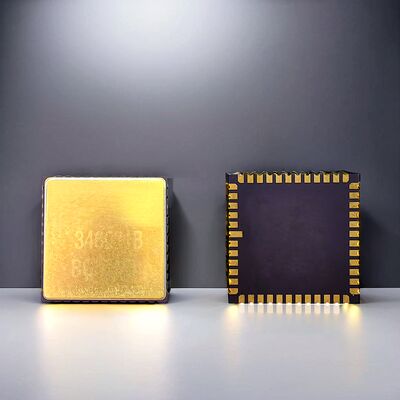

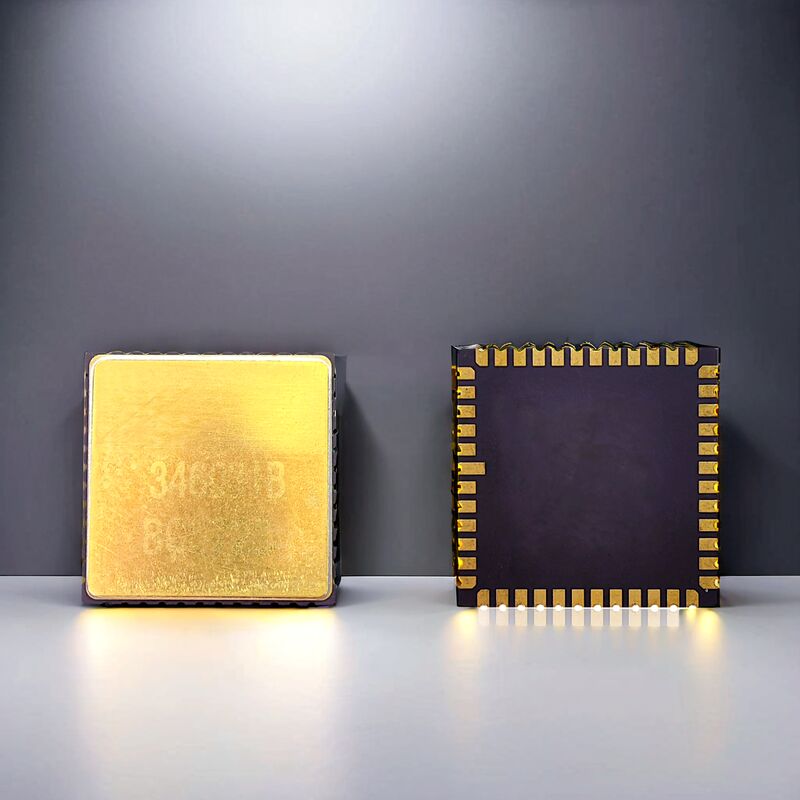

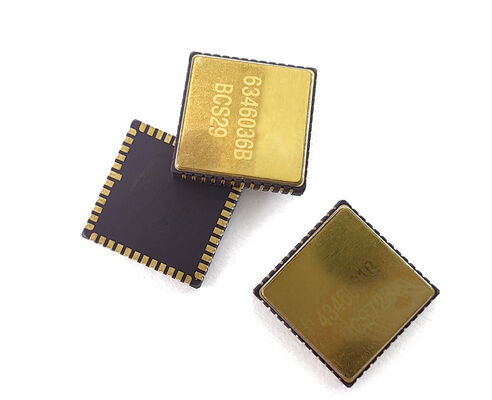

تراشه ژیروسکوپ MEMS - موجودی مستقیم کارخانه OEM با تحویل سریع

مرور کلی محصول

این تراشه ژیروسکوپ با استفاده از فناوری پیشرفته MEMS، داده‌های نرخ زاویه‌ای دقیق و قابل اعتمادی را برای ناوبری و کنترل ارائه می‌دهد. انحراف کم و پایداری بالای آن، این تراشه را برای کاربردهای چالش‌برانگیز مانند هوافضا، رباتیک و سیستم‌های خودکار مناسب می‌سازد.

دستورالعمل‌های طراحی PCB

خازن‌های جداسازی برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها قرار گیرند.
مقاومت معادل مسیرها را به حداقل برسانید.
انتهای دیگر خازن‌های جداسازی برای VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس از طریق مهره مغناطیسی به زمین سیگنال وصل کنید.
خازن‌های جداسازی برای VCC و VIO را نزدیک پین‌های مربوطه قرار دهید.
VCC برای اطمینان از پایداری ولتاژ به مسیرهای PCB عریض نیاز دارد (حدود 35 میلی‌آمپر جریان در طول عملیات عادی).
برای مونتاژ روان، از مسیریابی زیر بسته بندی خودداری کنید.
قطعات را طوری قرار دهید که از نواحی تمرکز تنش جلوگیری شود.
از عناصر اتلاف حرارت بزرگ و نواحی با تماس مکانیکی خارجی، اکستروژن و کشش خودداری کنید.
از نواحی که پیچ‌های موقعیت‌یابی مستعد تاب برداشتن در حین نصب هستند، خودداری کنید.

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (دیجیتال SPI)	بیت	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K	12K	12K	12K
تأخیر (سفارشی)	میلی‌ثانیه	<3	<1.5	<1.5	<1.5	<1	<6
پایداری بایاس	درجه/ساعت (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1σ 10s)	درجه/ساعت (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1σ)	درجه/ساعت (1σ)	<5	<5	<10	<30	10	5
ضریب مقیاس در 25 درجه سانتیگراد	lsb/درجه/ثانیه	20000	20000	16000	16000	20000	80000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
ضریب مقیاس در مقابل دما (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیرخطی بودن ضریب مقیاس (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده‌روی تصادفی زاویه‌ای (ARW)	درجه/رادیکال ساعت	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (قله به قله)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
حساسیت مقدار G	درجه/ساعت/g	<1	<1	<1	<3	<1	<1
