حسگر MEMS نرخ زاویه‌ای با وضوح بالا برای کنترل دقیق MGZ318HC-A1

Name: حسگر MEMS نرخ زاویهای با وضوح بالا برای کنترل دقیق MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400

ثبات تعصب:

<0.1 درجه در ساعت

عرض باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

ولتاژ تغذیه:

5±0.25 ولت

مصرف فعلی:

45 میلی آمپر

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

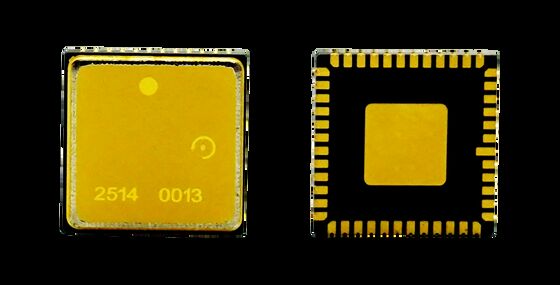

تراشه حسگر MEMS با وضوح بالا برای کنترل دقیق MGZ318HC-A1

خلاصه ی محصول

تراشه ژایروسکوپ MEMS ما حس حرکت دقیق و پایدار را برای سیستم های ناوبری و کنترل نسل بعدی فراهم می کند. با سر و صدا کم و قابلیت اطمینان بالا، از برنامه های کاربردی در UAV ها، رباتیک پشتیبانی می کند.,و وسایل نقلیه مستقل. سفارشی سازی OEM، سازگاری با نیازهای سیستم خاص شما را تضمین می کند.

دستورالعمل های طراحی PCB

خازن های جدا کننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند.
مقاومت معادل ردها را به حداقل برسانید
اتصال دیگر انتهای خازن های جدا کننده برای VREF، VBUF، و VREG به نزدیکترین AVSS_LN و سپس به زمین سیگنال از طریق عددی مغناطیسی
خازن های جداکننده برای VCC و VIO را در نزدیکی پین های مربوطه قرار دهید
جریان کار عادی VCC: تقریباً 35 mA - برای ثبات ولتاژ به ردیف های PCB گسترده نیاز دارد
از هدایت زیر بسته برای مونتاژ صاف اجتناب کنید
مکان اجزای برای جلوگیری از مناطق غلظت استرس
اجتناب از مناطق با عناصر بزرگ تبعید گرما، تماس مکانیکی خارجی، اکستروژن، کشیدن و موقعیت دادن مناطق پیچ کج

مشخصات فنی

عملکرد	واحد	MGZ318HC-A1
محدوده	درجات	400
پهنای باند @3DB (تخصیص شده)	هرتز	200
دقت خروجی (SPI دیجیتال)	تکه ها	24
نرخ خروجی (ODR) (بر حسب نیاز)	هرتز	12K
تاخیر (بر حسب نیاز)	ms	<1.5
ثبات تعصب	درجه/ساعت ((1σ)	<0.1
ثبات تعصب (1σ 10s)	درجه/ساعت ((1σ)	<1
خطای تعصب در درجه حرارت (1σ)	درجه/ساعت ((1σ)	<10
فاکتور مقیاس در 25 درجه سانتیگراد	lsb/deg/s	16000
تکرار فاکتور مقیاس (1σ)	ppm ((1σ)	<20 ppm
فاکتور مقیاس در مقابل دمای (1σ)	ppm ((1σ)	< 150 ppm
عدم خطی بودن فاکتور مقیاس (1σ)	ppm	< 150 ppm
راه رفتن تصادفی زاویه ای (ARW)	°/√h	<0.05
سر و صدا (از اوج به اوج)	درجات	<0.35
G حساسیت ارزش	°/ساعت/گرم	<1
زمان روشن شدن (دادهای معتبر)	s	۷۵۰ متر
فرکانس رزونانس سنسور	hz	10.5k-13.5k

مشخصات محیط زیست

ضربه (قدرت روشن)	500 گرم، 1 دقیقه
مقاومت ضربه (طاقت خاموش)	10000 گرم، 10 دقیقه
ارتعاش (قدرت روشن)	18g rms (20Hz تا 2kHz)
دمای کار	-40°C تا +85°C
دمای نگهداری	-55°C تا +125°C
ولتاژ تغذیه	5±0.25 ولت
مصرف جاری	45mA

دستورالعمل نصب
