تولید کننده تراشه جیروسکوپ MEMS با دقت بالا با پشتیبانی سفارشی سازی OEM

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400

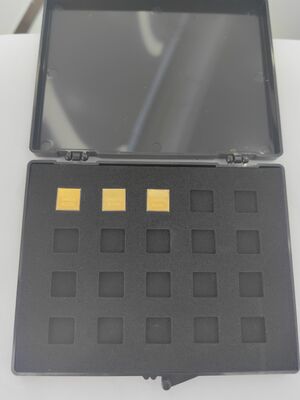

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

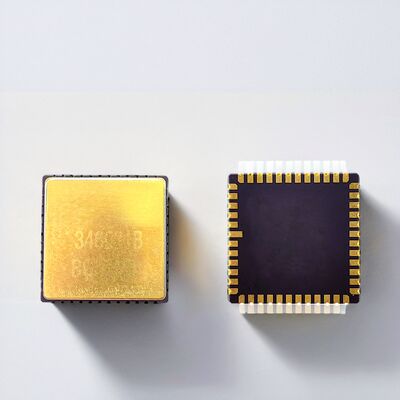

تراشه ژیروسکوپ MEMS با دقت بالا با پشتیبانی سفارشی سازی OEM

مرور کلی محصول

این تراشه ژیروسکوپ MEMS درجه صنعتی، سنجش نرخ زاویه‌ای قابل اعتماد را با پایداری بالا و سازگاری طولانی مدت ارائه می‌دهد. این تراشه در شرایط تغییرات دما و تنش مکانیکی عملکرد خوبی دارد و آن را برای محیط‌های سخت مانند اتوماسیون صنعتی و سیستم‌های فضای باز ایده‌آل می‌سازد.

دستورالعمل طراحی PCB

خازن‌های جداسازی برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها قرار گیرند.
مقاومت معادل مسیرها را به حداقل برسانید.
انتهای دیگر خازن‌های جداسازی برای VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس از طریق مهره مغناطیسی به زمین سیگنال وصل کنید.
خازن‌های جداسازی برای VCC و VIO را نزدیک پین‌های مربوطه قرار دهید.
VCC برای اطمینان از پایداری ولتاژ به مسیر PCB عریض نیاز دارد (تقریباً 35 میلی آمپر جریان در طول عملیات عادی).
برای مونتاژ روان، از مسیریابی زیر بسته بندی خودداری کنید.
قطعات را طوری قرار دهید که از نواحی تمرکز تنش جلوگیری شود.
از نواحی با عناصر اتلاف حرارت بزرگ، تماس مکانیکی خارجی، فشار، کشش و نواحی تاب برداشتن پیچ موقعیت یابی خودداری کنید.

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	بیت	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K	12K	12K	12K
تاخیر (سفارشی)	میلی ثانیه	<3	<1.5	<1.5	<1.5	<1	<6
پایداری بایاس	درجه/ساعت (1 سیگما)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1 سیگما 10 ثانیه)	درجه/ساعت (1 سیگما)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1 سیگما)	درجه/ساعت (1 سیگما)	<5	<5	<10	<30	10	5
ضریب مقیاس در دمای 25 درجه سانتیگراد	lsb/درجه/ثانیه	20000	20000	16000	16000	20000	80000
تکرارپذیری ضریب مقیاس (1 سیگما)	ppm (1 سیگما)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
ضریب مقیاس در مقابل دما (1 سیگما)	ppm (1 سیگما)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیرخطی بودن ضریب مقیاس (1 سیگما)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده روی تصادفی زاویه‌ای (ARW)	درجه/ساعت^0.5	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (قله به قله)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
حساسیت مقدار G	درجه/ساعت/g	<1	<1	<1	<3	<1	<1
