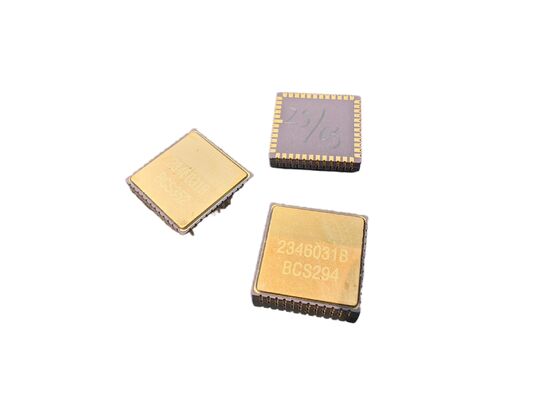

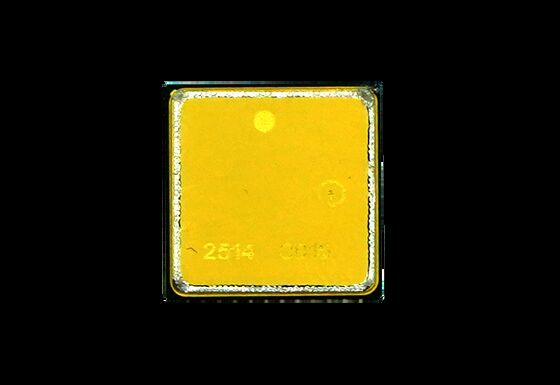

تراشه ژیروسکوپ MEMS دریفت پایین کارخانه برای سیستم تثبیت پهپاد

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

تراشه ژیروسکوپ MEMS دریفت پایین کارخانه برای سیستم تثبیت پهپاد

بررسی اجمالی محصول

این تراشه ژیروسکوپ MEMS با حساسیت بالا و رانش کم، تشخیص حرکت دقیق را در محیط‌های سخت تضمین می‌کند. برای تثبیت پهپاد، رباتیک و سیستم های ناوبری مستقل مناسب است. ساختار فشرده و طراحی کم مصرف آن را برای راه حل های تعبیه شده مدرن ایده آل می کند.

دستورالعمل های طراحی PCB

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پایه ها قرار گیرند.
مقاومت معادل آثار را به حداقل برسانید
سرهای دیگر خازن های جداکننده VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس سیگنال دادن به زمین از طریق مهره مغناطیسی متصل کنید.
خازن های جداکننده VCC و VIO را نزدیک به پین های مربوطه قرار دهید
اطمینان از ردهای گسترده PCB برای VCC (تقریباً 35 میلی آمپر جریان در طول عملیات عادی)
برای مونتاژ صاف از مسیریابی در زیر بسته خودداری کنید
اجزاء را برای جلوگیری از تمرکز استرس تعیین کنید
از عناصر پراکنده گرمای بزرگ و مناطقی که تماس مکانیکی خارجی دارند خودداری کنید
از قرار دادن در مناطق مستعد اکستروژن، کشیدن یا تاب برداشتن در حین نصب جلوگیری کنید

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	بیت ها	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار
تاخیر (سفارشی)	ام‌اس	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1σ 10s)	درجه/ساعت (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس نسبت به دما (1σ)	درجه/ساعت (1σ)	<5	<5	<10	<30	10	5
ضریب مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
ضریب مقیاس در برابر دما (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیر خطی بودن ضریب مقیاس (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده روی تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (اوج به اوج)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت به ارزش	°/hr/g	<1	<1	<1	<3	<1	<1
