MGZ318HC-A1 سنسور نرخ زاویه‌ای MEMS برای سیستم کنترل پرواز پهپاد

Name: MGZ318HC-A1 سنسور نرخ زاویهای MEMS برای سیستم کنترل پرواز پهپاد
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

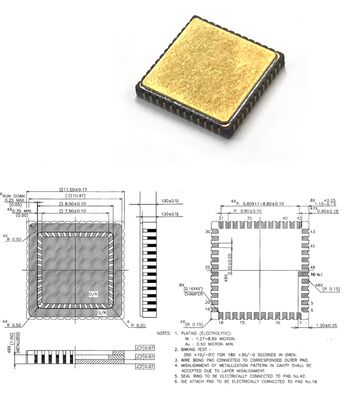

تراشه سنسور نرخ زاویه‌ای MEMS MGZ318HC-A1 برای سیستم کنترل پرواز پهپاد

مرور کلی محصول

تراشه ژیروسکوپ MEMS ما برای کاربردهای IMU و INS با کارایی بالا بهینه شده است. با ناپایداری بایاس کم و مقاومت قوی در برابر لرزش، داده‌های دقیق و پایداری را برای سیستم‌های ناوبری و کنترل فراهم می‌کند. اندازه فشرده و رابط‌های انعطاف‌پذیر، ادغام آن را در پلتفرم‌های مختلف آسان می‌کند.

دستورالعمل‌های طراحی PCB

خازن‌های جداسازی برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها قرار گیرند.
مقاومت معادل مسیرها را به حداقل برسانید.
انتهای دیگر خازن‌های جداسازی برای VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس از طریق مهره مغناطیسی به زمین سیگنال وصل کنید.
خازن‌های جداسازی برای VCC و VIO را نزدیک پین‌های مربوطه قرار دهید.
عملیات عادی VCC به حدود 35 میلی‌آمپر جریان نیاز دارد - از مسیرهای PCB عریض برای پایداری ولتاژ استفاده کنید.
برای مونتاژ روان، از مسیریابی زیر بسته بندی خودداری کنید.
اجزاء را طوری قرار دهید که از نواحی تمرکز تنش جلوگیری شود.
از عناصر اتلاف حرارت بزرگ و نواحی با تماس مکانیکی خارجی، اکستروژن و کشش خودداری کنید.
از نواحی که پیچ‌های موقعیت‌یابی مستعد تاب برداشتن در حین نصب هستند، خودداری کنید.

مشخصات فنی

عملکرد	واحد	MGZ318HC-A1
محدوده	درجه/ثانیه	400
پهنای باند @3DB (سفارشی)	هرتز	200
دقت خروجی (SPI دیجیتال)	بیت	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K
تأخیر (سفارشی)	میلی‌ثانیه	<1.5
پایداری بایاس	درجه/ساعت (1σ)	<0.1
پایداری بایاس (1σ 10s)	درجه/ساعت (1σ)	<1
خطای بایاس در دما (1σ)	درجه/ساعت (1σ)	<10
ضریب مقیاس در دمای 25 درجه سانتی‌گراد	lsb/درجه/ثانیه	16000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1σ)	<20ppm
ضریب مقیاس در مقابل دما (1σ)	ppm (1σ)	<150ppm
غیرخطی بودن ضریب مقیاس (1σ)	ppm	<150ppm
پیاده‌روی تصادفی زاویه‌ای (ARW)	درجه/√ساعت	<0.05
نویز (قله به قله)	درجه/ثانیه	<0.35
حساسیت مقدار G	درجه/ساعت/g	<1
زمان روشن شدن (داده معتبر)	ثانیه	750m
فرکانس تشدید سنسور	هرتز	10.5K-13.5K

مشخصات محیطی

ضربه (روشن): 500g, 1ms

مقاومت در برابر ضربه (خاموش): 10000g, 10ms

لرزش (روشن): 18g rms (20Hz تا 2kHz)

دمای کاری: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد

دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد

ولتاژ تغذیه: 5±0.25V

مصرف جریان: 45mA

دستورالعمل نصب
