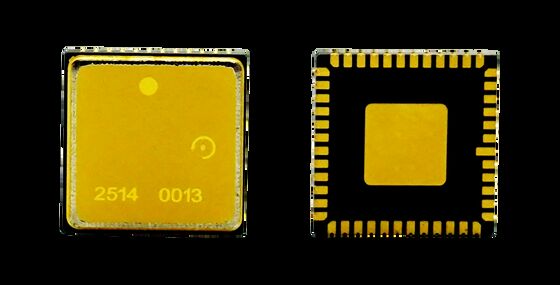

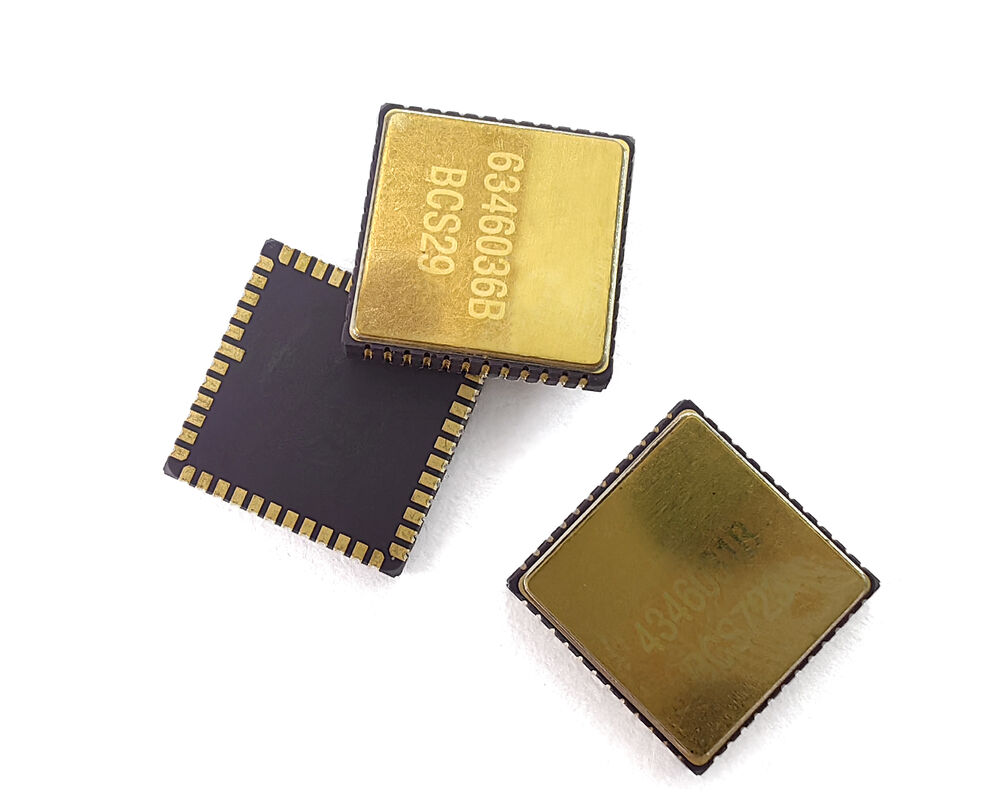

سازنده تراشه جیروسکوپ MEMS عدم ثبات تعصب پایین برای سیستم INS

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

عرض باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

ولتاژ تغذیه:

5±0.25 ولت

مصرف فعلی:

45 میلی آمپر

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

سازنده تراشه جیروسکوپ MEMS عدم ثبات تعصب پایین برای سیستم INS

خلاصه ی محصول

این تراشه جیروسکوپ MEMS ترکیبی از دقت بالا، نویز کم و ثبات عالی برای ارائه عملکرد قابل اعتماد حسگر حرکت است.طراحی محکم آن تضمین می کند که در شرایط محیط زیست سخت، تولید مداوم داشته باشد، که آن را برای کاربردهای صنعتی، هوافضا و ناوبری ایده آل می کند. ادغام آسان در سیستم های جاسازی شده باعث افزایش بهره وری توسعه می شود.

دستورالعمل های طراحی PCB

خازن های جدا کننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند.
مقاومت معادل ردها را به حداقل برسانید
اتصال دیگر انتهای خازن های جدا کننده برای VREF، VBUF، و VREG به نزدیکترین AVSS_LN و سپس به زمین سیگنال از طریق عددی مغناطیسی
خازن های جداکننده برای VCC و VIO را در نزدیکی پین های مربوطه قرار دهید
جریان کار عادی VCC: تقریباً 35 mA - برای ثبات ولتاژ به ردیف های PCB گسترده نیاز دارد
از هدایت زیر بسته برای مونتاژ صاف اجتناب کنید
مکان اجزای برای جلوگیری از مناطق غلظت استرس
اجتناب از عناصر بزرگ تبعید گرما و مناطق با تماس مکانیکی خارجی
جلوگیری از قرار دادن در مناطق مستعد انحراف در طول نصب

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجات	400	400	400	400	400	100
پهنای باند @3DB (تخصیص شده)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	تکه ها	24	24	24	24	24	24
نرخ خروجی (ODR) (بر حسب نیاز)	هرتز	12K	12K	12K	12K	12K	12K
تاخیر (بر حسب نیاز)	ms	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
ثبات تعصب (1σ 10s)	درجه/ساعت ((1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای تعصب در درجه حرارت (1σ)	درجه/ساعت ((1σ)	<5	<5	<10	<30	10	5
فاکتور مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرار فاکتور مقیاس (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	<100 ppm	<100 ppm
فاکتور مقیاس در مقابل دمای (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
راه رفتن تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
سر و صدا (از اوج به اوج)	درجات	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت ارزش	°/ساعت/گرم	<1	<1	<1	<3	<1	<1

مشخصات اضافی

زمان روشن شدن برق (دادهای معتبر): 750ms
فرکانس رزونانس حسگر: 10.5k-13.5kHz

مناسب بودن محیط زیست

ضربه (قدرت روشن): 500g، 1ms
مقاومت ضربه (طاقت خاموش): 10000g، 10ms
ارتعاش (قدرت روشن): 18g rms (20Hz تا 2kHz)
دمای کار: -40°C تا +85°C
دمای نگهداری: -55°C تا +125°C
ولتاژ تغذیه: 5±0.25V
مصرف جریان: 45mA

دستورالعمل نصب
