تولید کننده تراشه جیروسکوپ MEMS صدا کم دقت بالا برای اتوماسیون صنعتی

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

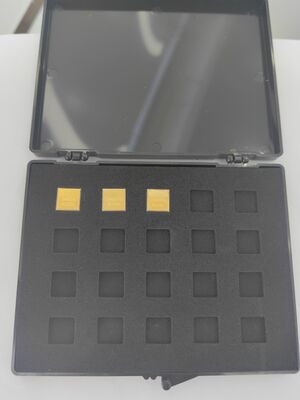

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

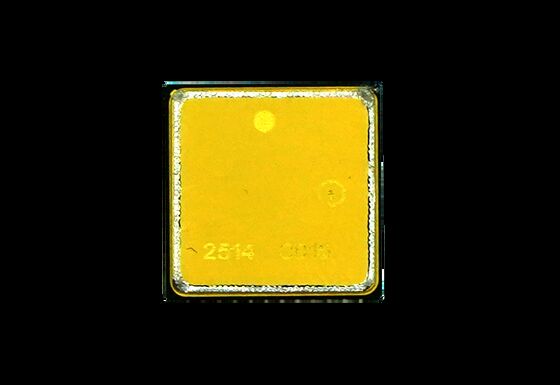

تولید کننده تراشه ژیروسکوپ MEMS با صدای کم دقت بالا برای اتوماسیون صنعتی

بررسی اجمالی محصول

این تراشه ژیروسکوپ MEMS که برای سیستم های ناوبری و کنترل پیشرفته طراحی شده است، اندازه گیری دقیق سرعت زاویه ای را با رانش کم و قابلیت اطمینان بالا فراهم می کند. این به طور گسترده در پهپادها، رباتیک و سیستم‌های اتوماسیون استفاده می‌شود که پایداری و دقت آن بسیار مهم است. ادغام انعطاف پذیر و خدمات OEM در دسترس هستند.

دستورالعمل های طراحی PCB

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پایه ها قرار گیرند.
مقاومت معادل آثار را به حداقل برسانید
سرهای دیگر خازن های جداکننده VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس سیگنال دادن به زمین از طریق مهره مغناطیسی متصل کنید.
خازن های جداکننده VCC و VIO را نزدیک به پین های مربوطه قرار دهید
اطمینان از ردپای PCB گسترده برای VCC (تقریباً 35 میلی آمپر جریان در طول عملیات عادی)
برای مونتاژ صاف از مسیریابی در زیر بسته خودداری کنید
اجزاء را برای جلوگیری از مناطق تمرکز استرس تعیین کنید
از مناطقی با عناصر اتلاف حرارت زیاد، تماس مکانیکی خارجی، اکستروژن، کشش، و مناطق تاب برداشتن پیچ های موقعیت یابی اجتناب کنید.

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	بیت ها	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار
تاخیر (سفارشی)	ام‌اس	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1σ 10s)	درجه/ساعت (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1σ)	درجه/ساعت (1σ)	<5	<5	<10	<30	10	5
ضریب مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
ضریب مقیاس در برابر دما (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیر خطی بودن ضریب مقیاس (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده روی تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (اوج به اوج)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت به ارزش	°/hr/g	<1	<1	<1	<3	<1	<1

مشخصات اضافی

زمان روشن شدن (داده معتبر): 750 میلی‌ثانیه
فرکانس تشدید سنسور: 10.5k-13.5kHz

تناسب زیست محیطی

ضربه (قدرت روشن): 500 گرم، 1 میلی ثانیه
مقاومت در برابر ضربه (خاموش): 10000 گرم، 10 میلی ثانیه
لرزش (روشن): 18 گرم در ثانیه (20 هرتز تا 2 کیلوهرتز)
دمای کار: -40 تا +85 درجه سانتیگراد
دمای نگهداری: -55 درجه سانتی گراد تا +125 درجه سانتی گراد
ولتاژ تغذیه: 5±0.25 ولت
مصرف جریان: 45 میلی آمپر

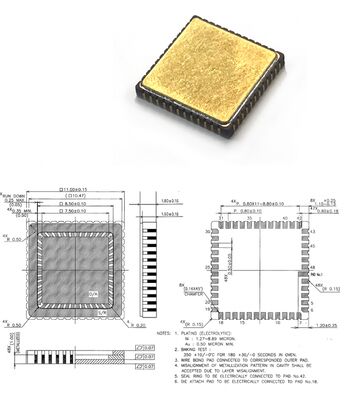

دستورالعمل نصب
