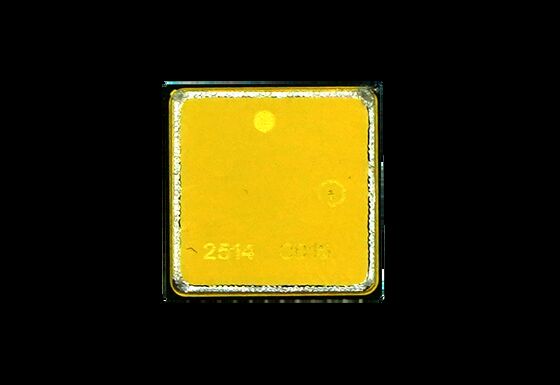

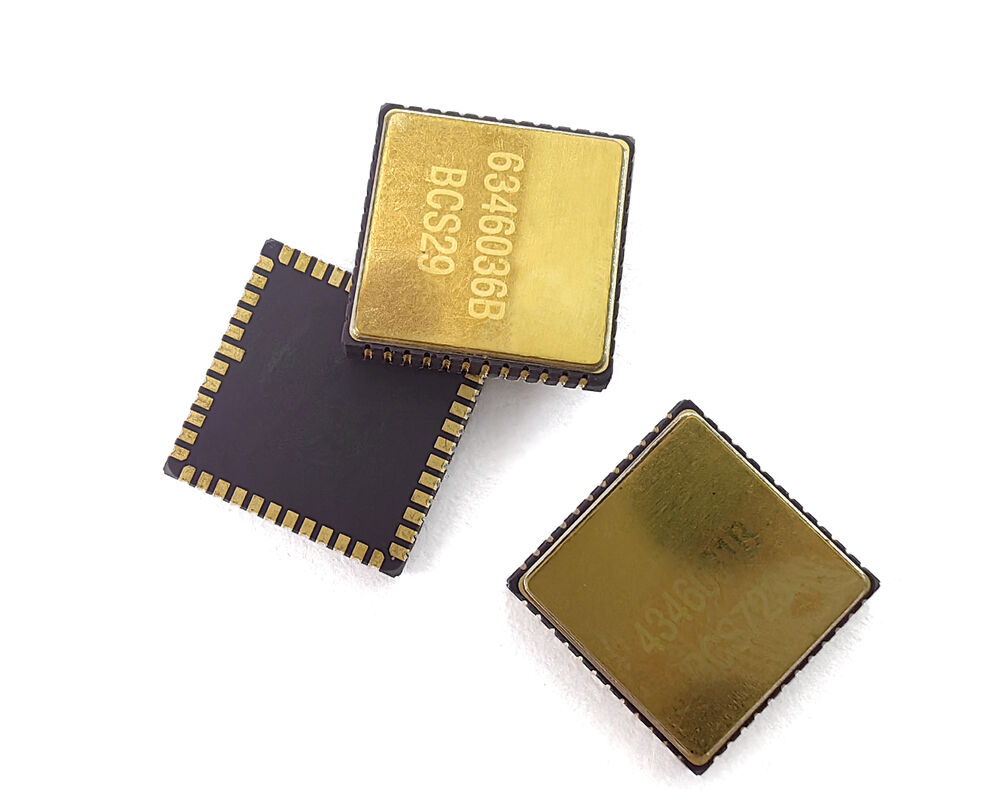

چین تولید کننده تراشه های جیروسکوپی MEMS دقت بالا حرکت کم

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

عرض باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

دقت خروجی:

۲۴ بیت

دمای کاری:

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

چین تولید کننده تراشه های جیروسکوپی MEMS دقت بالا حرکت کم

خلاصه ی محصول

تراشه ی جیروسکوپ MEMS ما، حس حرکتی با دقت بالا با مصرف انرژی کم و اندازه ی فشرده ای را ارائه می دهد.ارائه عملکرد پایدار در شرایط پویابا قابلیت قوی ضد تداخل و ویژگی های سفارشی، از طیف گسترده ای از برنامه های کاربردی صنعتی و تجاری پشتیبانی می کند.

دستورالعمل های طراحی PCB

خازن های جدا کننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند.
مقاومت معادل ردها را به حداقل برسانید
اتصال دیگر انتهای خازن های جدا کننده برای VREF، VBUF، و VREG به نزدیکترین AVSS_LN و سپس به زمین سیگنال از طریق عددی مغناطیسی
خازن های جداکننده برای VCC و VIO را در نزدیکی پین های مربوطه قرار دهید
VCC نیاز به ردیابی PCB گسترده برای اطمینان از ثبات ولتاژ دارد (حدود 35mA جریان در طول کار عادی)
از هدایت زیر بسته برای مونتاژ صاف اجتناب کنید
مکان اجزای برای جلوگیری از مناطق غلظت استرس
اجتناب از مناطق با عناصر بزرگ تبعید گرما، تماس مکانیکی خارجی، اکستروژن، کشیدن و موقعیت پیچ منحرف در طول نصب

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجات	400	400	400	400	400	100
پهنای باند @3DB (تخصیص شده)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	تکه ها	24	24	24	24	24	24
نرخ خروجی (ODR) (بر حسب نیاز)	هرتز	12K	12K	12K	12K	12K	12K
تاخیر (بر حسب نیاز)	ms	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
ثبات تعصب (1σ 10s)	درجه/ساعت ((1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای تعصب در درجه حرارت (1σ)	درجه/ساعت ((1σ)	<5	<5	<10	<30	10	5
فاکتور مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرار فاکتور مقیاس (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	<100 ppm	<100 ppm
فاکتور مقیاس در مقابل دمای (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
راه رفتن تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
سر و صدا (از اوج به اوج)	درجات	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت ارزش	°/ساعت/گرم	<1	<1	<1	<3	<1	<1
