قیمت کارخانه ژیروسکوپ MEMS قابل اعتماد برای سیستم های ناوبری پهپاد

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

عرض باند:

200 هرتز

دقت خروجی:

۲۴ بیت

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

دمای کاری:

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

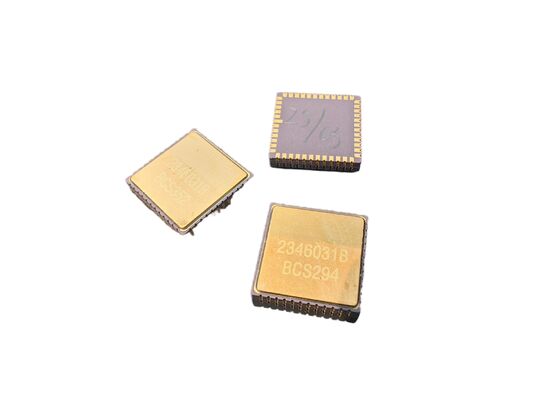

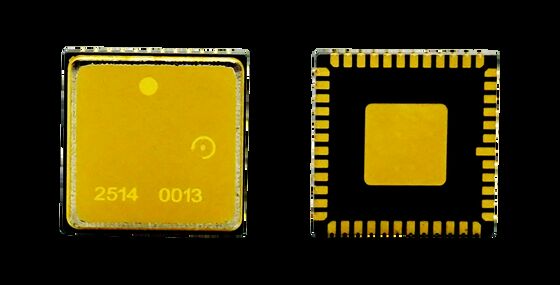

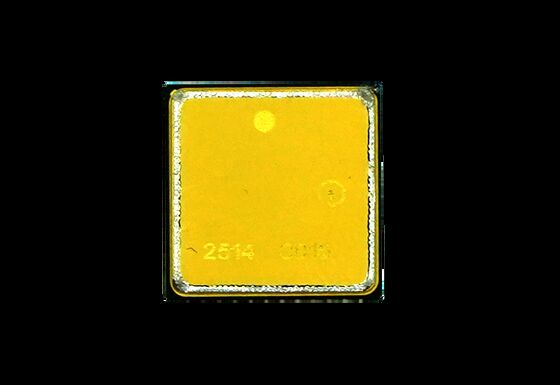

قیمت کارخانه تراشه ژیروسکوپ MEMS قابل اعتماد برای سیستم های ناوبری پهپاد

توضیحات محصول

تراشه ژیروسکوپ MEMS ما که برای دقت و قابلیت اطمینان طراحی شده است، سنجش نرخ زاویه ای ثابت را با حداقل رانش و پایداری بالا فراهم می کند. عملکرد قابل اعتمادی تحت تغییرات ارتعاش و دما دارد و آن را برای پهپادها، روباتیک و سیستم‌های خودمختار مناسب می‌کند. ادغام آسان و پشتیبانی OEM آن را به انتخابی ارجح برای توسعه دهندگان سیستم تبدیل می کند.

دستورالعمل های طراحی PCB

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پایه ها قرار گیرند.
مقاومت معادل آثار را به حداقل برسانید
سرهای دیگر خازن های جداکننده VREF، VBUF و VREG را به نزدیکترین AVSS_LN و سپس سیگنال دادن به زمین از طریق مهره مغناطیسی متصل کنید.
خازن های جداکننده VCC و VIO را نزدیک به پین های مربوطه قرار دهید
عملکرد عادی VCC به جریان 35 میلی آمپر نیاز دارد - برای پایداری ولتاژ از ردپای PCB گسترده استفاده کنید
برای مونتاژ صاف از مسیریابی در زیر بسته خودداری کنید
اجزاء را برای جلوگیری از مناطق تمرکز استرس تعیین کنید
از عناصر پراکنده گرما بزرگ و مناطقی که تماس مکانیکی خارجی دارند خودداری کنید
از قرار گرفتن در مناطق مستعد تاب برداشتن در حین نصب جلوگیری کنید

پارامترهای فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	بیت ها	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار	12 هزار
تاخیر (سفارشی)	ام‌اس	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1σ 10s)	درجه/ساعت (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1σ)	درجه/ساعت (1σ)	<5	<5	<10	<30	10	5
ضریب مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
ضریب مقیاس در برابر دما (1σ)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیر خطی بودن ضریب مقیاس (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده روی تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (اوج به اوج)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت به ارزش	°/hr/g	<1	<1	<1	<3	<1	<1

مشخصات اضافی

زمان روشن شدن (داده معتبر): 750 میلی‌ثانیه
فرکانس تشدید سنسور: 10.5k-13.5kHz
ضربه (قدرت روشن): 500 گرم، 1 میلی ثانیه
مقاومت در برابر ضربه (خاموش): 10000 گرم، 10 میلی ثانیه
لرزش (روشن): 18 گرم در ثانیه (20 هرتز تا 2 کیلوهرتز)
دمای کار: -40 تا +85 درجه سانتیگراد
دمای نگهداری: -55 درجه سانتی گراد تا +125 درجه سانتی گراد
ولتاژ تغذیه: 5±0.25 ولت
مصرف جریان: 45 میلی آمپر
