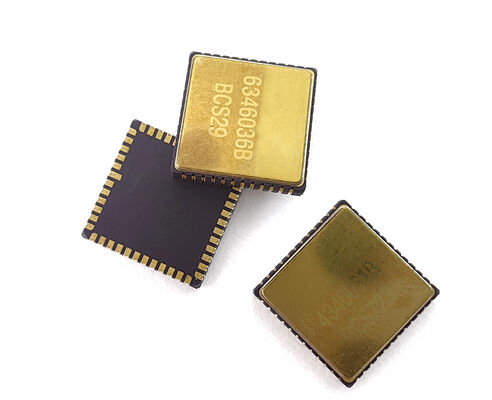

تراشه ژیروسکوپ MEMS با دقت بالا، سنسور نرخ زاویه‌ای تک محوره برای کنترل صنعتی

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

پهنای باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

دقت خروجی:

۲۴ بیت

دمای کاری:

-40 درجه سانتیگراد تا +85 درجه سانتیگراد

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

تراشه ژیروسکوپ MEMS با دقت بالا، سنسور نرخ زاویه‌ای تک محوره برای کنترل صنعتی

مرور کلی محصول

تراشه ژیروسکوپ MEMS ما یک سنسور نرخ زاویه‌ای با دقت بالا است که برای کاربردهای سنجش حرکت و ناوبری پرتقاضا طراحی شده است. با انحراف بایاس کم، پایداری بالا و مقاومت قوی در برابر ضربه و لرزش، عملکرد قابل اعتماد را در محیط‌های پیچیده تضمین می‌کند. طراحی فشرده و رابط‌های دیجیتال آن امکان ادغام آسان در سیستم‌های IMU، UAV و رباتیک را فراهم می‌کند. سفارشی‌سازی OEM برای برآورده کردن الزامات دقیق شما در دسترس است.

دستورالعمل‌های طراحی PCB

خازن‌های جداسازی برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها قرار گیرند.
مقاومت معادل مسیرها را به حداقل برسانید.
انتهای دیگر خازن‌های جداسازی برای VREF، VBUF و VREG به نزدیکترین AVSS_LN و سپس از طریق یک مهره مغناطیسی به زمین سیگنال متصل می‌شوند.
خازن‌های جداسازی برای VCC و VIO نزدیک پین‌های مربوطه قرار می‌گیرند.
جریان عملیاتی عادی VCC: تقریباً 35 میلی‌آمپر - برای پایداری ولتاژ به مسیرهای PCB عریض نیاز دارد.
برای مونتاژ روان، از مسیریابی زیر بسته خودداری کنید.
اجزا را طوری قرار دهید که از نواحی تمرکز تنش جلوگیری شود.
از عناصر اتلاف حرارت بزرگ و نواحی با تماس مکانیکی خارجی، فشار، کشش یا تاب برداشتن در حین نصب خودداری کنید.

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	بیت	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K	12K	12K	12K
تأخیر (سفارشی)	میلی‌ثانیه	<3	<1.5	<1.5	<1.5	<1	<6
پایداری بایاس	درجه/ساعت (1 سیگما)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1 سیگما 10 ثانیه)	درجه/ساعت (1 سیگما)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1 سیگما)	درجه/ساعت (1 سیگما)	<5	<5	<10	<30	10	5
مقیاس فاکتور در دمای 25 درجه سانتی‌گراد	lsb/درجه/ثانیه	20000	20000	16000	16000	20000	80000
تکرارپذیری مقیاس فاکتور (1 سیگما)	ppm (1 سیگما)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
مقیاس فاکتور در مقابل دما (1 سیگما)	ppm (1 سیگما)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیرخطی بودن مقیاس فاکتور (1 سیگما)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده‌روی تصادفی زاویه‌ای (ARW)	درجه/ساعت^0.5	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (قله به قله)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
حساسیت مقدار G	درجه/ساعت/g	<1	<1	<1	<3	<1	<1

مشخصات اضافی

زمان روشن شدن (داده معتبر): 750 میلی‌ثانیه
فرکانس تشدید سنسور: 10.5 کیلوهرتز تا 13.5 کیلوهرتز
ضربه (روشن شدن): 500 گرم، 1 میلی‌ثانیه
مقاومت در برابر ضربه (خاموش): 10000 گرم، 10 میلی‌ثانیه
لرزش (روشن شدن): 18 گرم مؤثر (20 هرتز تا 2 کیلوهرتز)
دمای کاری: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
ولتاژ تغذیه: 5 ± 0.25 ولت
مصرف جریان: 45 میلی‌آمپر

دستورالعمل نصب
