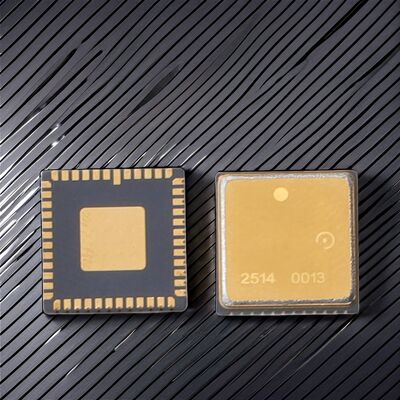

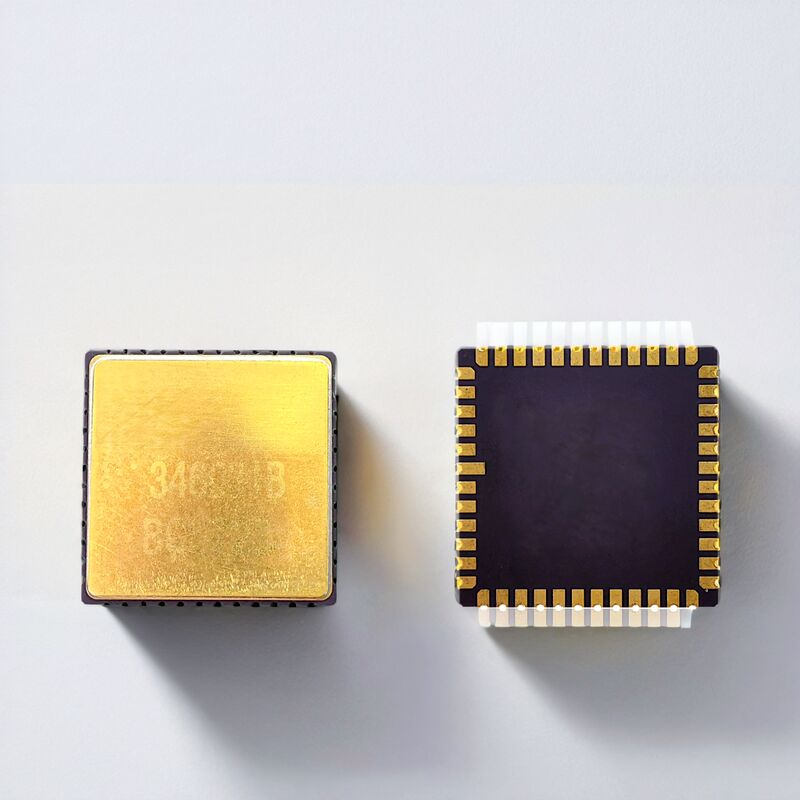

سنسور سرعت زاویه ای با دقت بالا در چیپ جیروسکوپ MEMS

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400

ثبات تعصب:

<0.1 درجه در ساعت

پایداری بایاس (10 ثانیه):

<1 درجه/ساعت

ثبات بایاس (1s):

<3 درجه در ساعت

خطای تعصب بیش از دما:

<10 درجه در ساعت

تکرارپذیری تعصب:

<0.5 درجه در ساعت

پهنای باند @3DB سفارشی شده):

200 هرتز

پیاده روی تصادفی زاویه ای (ARW):

<0.05 °/√h

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

توضیحات محصول

این تراشه ژیروسکوپ MEMS با کارایی بالا، اندازه‌گیری نرخ زاویه‌ای دقیق و پایدار را برای سیستم‌های ناوبری و کنترل ارائه می‌دهد. با داشتن نویز کم، دریفت کم و سازگاری عالی با محیط، برای کنترل پرواز پهپاد، ناوبری اینرسی و اتوماسیون صنعتی ایده‌آل است. طراحی شده

طراحی PCB:

خازن‌های جداسازی برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها قرار گیرند و مقاومت معادل مسیرها باید به حداقل برسد. انتهای دیگر خازن‌های جداسازی برای VREF، VBUF و VREG به نزدیکترین AVSS _ LN و سپس از طریق یک مهره مغناطیسی به زمین سیگنال متصل می‌شوند. خازن‌های جداسازی برای VCC و VIO نیز نزدیک به پین‌های مربوطه قرار می‌گیرند. هنگامی که VCC در حالت عملیاتی عادی است، جریان کلی حدود 35 میلی‌آمپر خواهد بود که برای اطمینان از پایداری ولتاژ به یک مسیر PCB عریض نیاز دارد. برای مونتاژ روان دستگاه، سعی کنید از مسیریابی زیر بسته بندی خودداری کنید. اجزا را طوری قرار دهید که از نواحی تمرکز تنش اجتناب شود. لازم است از عناصر اتلاف حرارت بزرگ و نواحی با تماس مکانیکی خارجی، فشار و کشش، و همچنین نواحی که پیچ‌های موقعیت‌یابی مستعد تاب برداشتن در طول نصب کلی هستند، اجتناب شود.

پارامتر فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجه/ثانیه	400	400	400	400	400	100
پهنای باند @3DB (سفارشی)	هرتز	90	180	200	200	300	50
دقت خروجی (دیجیتال SPI)	بیت	24	24	24	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K	12K	12K	12K
تاخیر (سفارشی)	میلی‌ثانیه	<3	<1.5	<1.5	<1.5	<1	<6
پایداری بایاس	درجه/ساعت (1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
پایداری بایاس (1 و سیگما 10 ثانیه)	درجه/ساعت (1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای بایاس در دما (1 و سیگما)	درجه/ساعت (1σ)	<5	<5	<10	<30	10	5
مقیاس فاکتور در 25 درجه سانتی‌گراد	lsb/درجه/ثانیه	20000	20000	16000	16000	20000	80000
تکرارپذیری مقیاس فاکتور (1 و سیگما)	ppm (1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
مقیاس فاکتور در مقابل دما (1 و سیگما)	ppm (1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
غیرخطی بودن مقیاس فاکتور (1 و سیگما)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
پیاده‌روی تصادفی زاویه‌ای (ARW)	درجه/رادیکال ساعت	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
نویز (پیک به پیک)	درجه/ثانیه	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
حساسیت مقدار G	درجه/ساعت/g	<1	<1	<1	<3	<1	<1
زمان روشن شدن (داده معتبر)	ثانیه	750m
فرکانس تشدید سنسور	هرتز	10.5k-13.5K
سازگاری محیطی
ضربه (روشن)	500g ، 1ms
مقاومت در برابر ضربه (خاموش)	10000g ، 10ms
لرزش (روشن)	18g rms (20Hz تا 2kHz)
دمای کاری	-40 درجه سانتی‌گراد ---- +85 درجه سانتی‌گراد
دمای ذخیره‌سازی	-55 درجه سانتی‌گراد ---- +125 درجه سانتی‌گراد
ولتاژ تغذیه	5 ± 0.25 ولت
مصرف جریان	45ma

دستورالعمل نصب
