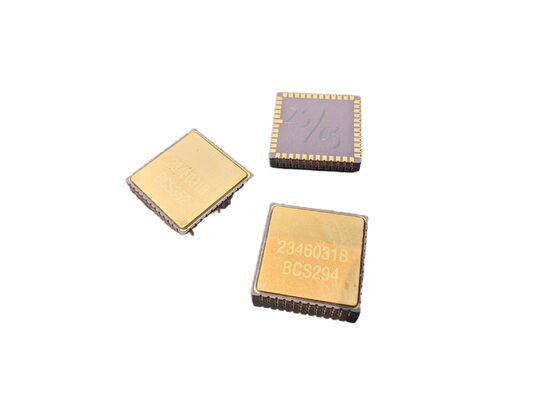

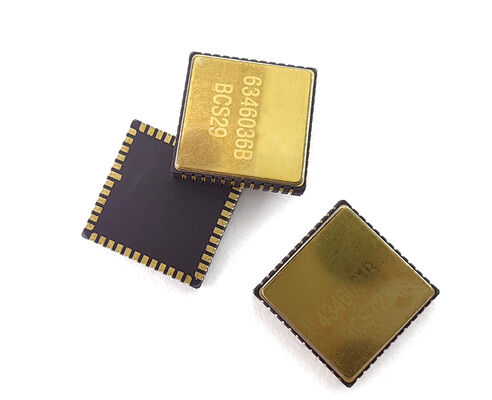

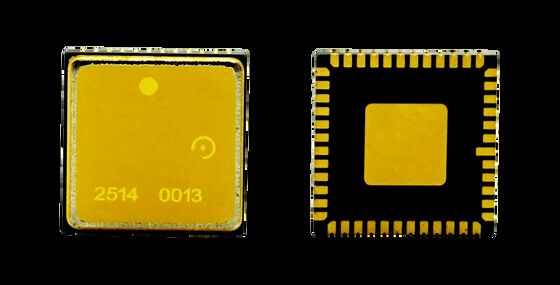

تراشه های ژایروسکوپی نسل جدید MEMS برای کاربردهای سخت

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

400 درجه بر ثانیه

ثبات تعصب:

<0.1 درجه در ساعت

عرض باند:

200 هرتز

پیاده روی تصادفی زاویه ای:

<0.05 °/√h

دقت خروجی:

۲۴ بیت

ولتاژ تغذیه:

5±0.25 ولت

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

تراشه های ژایروسکوپی نسل جدید MEMS برای کاربردهای سخت

خلاصه ی محصول

تراشه ژایروسکوپ MEMS ما یک سنسور سرعت زاویه ای با عملکرد بالا است که برای حسگر دقیق حرکت و برنامه های ناوبری طراحی شده است.و مقاومت عالی در برابر شوک و ارتعاش، اطمینان از عملکرد قابل اعتماد در محیط های سخت.

با اندازه کامپکت، مصرف انرژی پایین و رابط های دیجیتال انعطاف پذیر، می تواند به راحتی در IMU، UAV، رباتیک و سیستم های ناوبری بی حرکت ادغام شود.سفارشی سازی OEM برای برآورده کردن نیازهای خاص پروژه پشتیبانی می شود، که آن را یک راه حل ایده آل برای هر دو کاربردهای صنعتی و تجاری می کند.

دستورالعمل های طراحی PCB

خازن های جدا کننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن به پین ها نزدیک شوند.
مقاومت معادل ردها را به حداقل برسانید
اتصال دیگر انتهای خازن های جدا کننده برای VREF، VBUF، و VREG به نزدیکترین AVSS_LN و سپس به زمین سیگنال از طریق عددی مغناطیسی
خازن های جداکننده برای VCC و VIO را در نزدیکی پین های مربوطه قرار دهید
جریان کار عادی VCC: تقریباً 35 mA - برای ثبات ولتاژ به ردیف های PCB گسترده نیاز دارد
از هدایت زیر بسته برای مونتاژ صاف اجتناب کنید
مکان اجزای برای جلوگیری از مناطق غلظت استرس
اجتناب از مناطق با عناصر بزرگ تبعید گرما، تماس مکانیکی خارجی، اکستروژن، کشیدن و موقعیت پیچ منحرف در طول نصب

مشخصات فنی

عملکرد	واحد	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
محدوده	درجات	400	400	400	400	400	100
پهنای باند @3DB (تخصیص شده)	هرتز	90	180	200	200	300	50
دقت خروجی (SPI دیجیتال)	تکه ها	24	24	24	24	24	24
نرخ خروجی (ODR) (بر حسب نیاز)	هرتز	12K	12K	12K	12K	12K	12K
تاخیر (بر حسب نیاز)	ms	<3	<1.5	<1.5	<1.5	<1	<6
ثبات تعصب	درجه/ساعت ((1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
ثبات تعصب (1σ 10s)	درجه/ساعت ((1σ)	<0.5	<0.5	<1	<5	<1	<0.1
خطای تعصب در درجه حرارت (1σ)	درجه/ساعت ((1σ)	<5	<5	<10	<30	10	5
فاکتور مقیاس در 25 درجه سانتیگراد	lsb/deg/s	20000	20000	16000	16000	20000	80000
تکرار فاکتور مقیاس (1σ)	ppm ((1σ)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	<100 ppm	<100 ppm
فاکتور مقیاس در مقابل دمای (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
راه رفتن تصادفی زاویه ای (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
سر و صدا (از اوج به اوج)	درجات	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G حساسیت ارزش	°/ساعت/گرم	<1	<1	<1	<3	<1	<1

پارامترهای فنی اضافی

زمان روشن شدن برق (دادهای معتبر): 750ms
فرکانس رزونانس حسگر: 10.5k-13.5kHz

مناسب بودن محیط زیست

ضربه (قدرت روشن): 500g، 1ms
مقاومت ضربه (طاقت خاموش): 10000g، 10ms
ارتعاش (قدرت روشن): 18g rms (20Hz تا 2kHz)
دمای کار: -40°C تا +85°C
دمای نگهداری: -55°C تا +125°C
ولتاژ تغذیه: 5±0.25V
مصرف جریان: 45mA
