واحدهای اندازه‌گیری اینرسی فیبر نوری برای سیستم مرجع جهت و زاویه

Name: واحدهای اندازهگیری اینرسی فیبر نوری برای سیستم مرجع جهت و زاویه
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	600$
شرایط پرداخت:	D/A ، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری پویا:

500/2000 درجه در ثانیه

ثبات تعصب:

0.8 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

پهنای باند:

200 هرتز

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

اندازه:

44 44 44 میلی متر

وزن:

50 گرم

جزئیات بسته بندی:

کارتن + اسفنج

قابلیت ارائه:

500/ماه

توضیح محصول

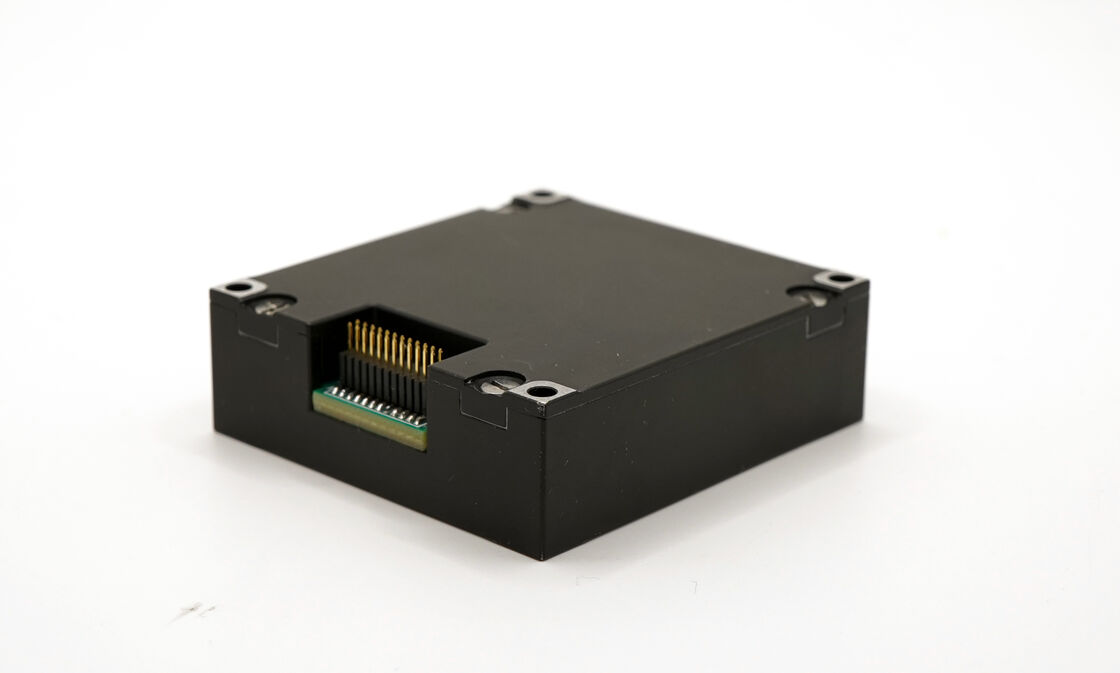

ژیروسکوپ‌های فیبر نوری واحدهای اندازه‌گیری اینرسی برای سیستم مرجع جهت‌گیری

مرور کلی محصول

واحد اندازه‌گیری اینرسی MEMS با کارایی بالا 16488HB برای حامل‌های حرکتی بدون سرنشین، نقشه‌برداری و سکوهای تثبیت‌کننده طراحی شده است. این دستگاه 3 سرعت زاویه‌ای و 3 شتاب را با پایداری بایاس صفر (ژیروسکوپ 3 درجه بر ساعت GJB، محور Z؛ شتاب‌سنج 0.4 میلی‌گرم GJB) و سازگاری محیطی قوی خروجی می‌دهد. اندازه جمع‌وجور و مصرف کم انرژی آن را برای طیف گسترده‌ای از کاربردهای سیار و صنعتی مناسب می‌سازد.

ویژگی‌های محصول

ژیروسکوپ دیجیتال سه محوره:
- محدوده اندازه‌گیری دینامیکی ±2000 درجه بر ثانیه
- پایداری بایاس صفر: 3 درجه بر ساعت (GJB، 10 ثانیه، محور Z)، 0.8 درجه بر ساعت (ALLAN، محور Z)
شتاب‌سنج دیجیتال سه محوره:
- محدوده اندازه‌گیری دینامیکی ±200 گرم
- پایداری بایاس صفر: 0.4 میلی‌گرم (GJB، 10 ثانیه)، 0.06 میلی‌گرم (ALLAN)
مغناطیس‌سنج دیجیتال سه محوره:2.5 گاوس
فشارسنج دیجیتال:300 میلی‌بار ~ 1100 میلی‌بار
قابلیت اطمینان بالا:MTBF 20000 ساعت
دقت تضمین شده در کل محدوده دما (-40 درجه سانتی‌گراد ~ +80 درجه سانتی‌گراد):الگوریتم کالیبراسیون و جبران دمای داخلی با کارایی بالا
مناسب برای کار در شرایط لرزش قوی:6.06 گرم، 20 ~ 2000 هرتز
مناسب برای کار در شرایط ضربه بزرگ:1000 گرم، 0.5 میلی‌ثانیه

زمینه کاربرد

حامل حرکتی بدون سرنشین
ارتباطات در حال حرکت
نقشه‌برداری و ترسیم نقشه‌ها
سکو تثبیت‌کننده

شاخص‌های محصول

شاخص محصول 16488HB

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
ژیروسکوپ
محدوده اندازه‌گیری دینامیکی			500	2000	درجه بر ثانیه
پایداری بایاس صفر	واریانس آلن، محور Z		0.8		درجه بر ساعت
پایداری بایاس صفر	واریانس آلن، محورهای X و Y		1.6		درجه بر ساعت
پایداری بایاس صفر	میانگین 10 ثانیه (-40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد، دمای ثابت)، محور Z		3		درجه بر ساعت
پایداری بایاس صفر	میانگین 10 ثانیه (-40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد، دمای ثابت)، محورهای X و Y		6		درجه بر ساعت
بایاس صفر	محدوده بایاس صفر، محور Z		±0.07		درجه بر ثانیه
بایاس صفر	محدوده بایاس صفر، محورهای X و Y		±0.2		درجه بر ثانیه
تغییر بایاس صفر در کل محدوده دما، محور Z ⓺			±0.02		درجه بر ثانیه
تغییر بایاس صفر در دما، محورهای X و Y ⓺			±0.06		درجه بر ثانیه
تکرارپذیری شروع متوالی، محور Z			0.002
تکرارپذیری شروع متوالی، محورهای X و Y			0.006
تکرارپذیری شروع روزانه، محور Z			0.003		درجه بر ثانیه
شروع تکرار روزانه، محورهای X و Y			0.009		درجه بر ثانیه
تأثیر شتاب خطی بر بایاس			0.002		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر، تغییر قبل و بعد از لرزش ⓻			0.002		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر، تغییر قبل و در حین لرزش ⓻			0.002		درجه بر ثانیه بر گرم
ضریب مقیاس	دقت ضریب مقیاس، محور Z		0.3		درصد
ضریب مقیاس	دقت ضریب مقیاس، محورهای X و Y		0.6		درصد
غیرخطی بودن ضریب مقیاس، محور Z			0.01		درصد FS
غیرخطی بودن ضریب مقیاس، محورهای X و Y			0.02		درصد FS
پیاده‌روی تصادفی زاویه‌ای			0.15		درجه بر ساعت رادیکال
چگالی نویز			0.001		درجه بر ثانیه بر رادیکال هرتز
وضوح			3.052×10⁻⁷		درجه بر ثانیه بر LSB
پهنای باند			200		هرتز
شتاب‌سنج
محدوده اندازه‌گیری دینامیکی			16	200	50
پایداری بایاس صفر	واریانس آلن		0.06		میلی‌گرم
پایداری بایاس صفر	میانگین 10 ثانیه (-40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد، دمای ثابت)		0.4		میلی‌گرم
بایاس صفر	محدوده بایاس صفر		2		میلی‌گرم
تغییر بایاس صفر در کل محدوده دما، مقدار پیک به پیک ⓺			4		میلی‌گرم
تکرارپذیری شروع متوالی			0.5		میلی‌گرم
تکرارپذیری در شروع روزانه			0.8		میلی‌گرم
ضریب دمایی بایاس صفر		0.05	0.1		میلی‌گرم بر درجه سانتی‌گراد
ضریب مقیاس	دقت ضریب مقیاس		0.5		درصد
غیرخطی بودن ضریب مقیاس			0.1		درصد FS
پیاده‌روی تصادفی سرعت			0.029		متر بر ثانیه بر ساعت رادیکال
چگالی نویز			0.025		میلی‌گرم بر رادیکال هرتز
وضوح			1.221×10⁻⁸		گرم بر LSB
پهنای باند			200		هرتز
مغناطیس‌سنج
محدوده میدان مغناطیسی	Brg,xy		±13		گاوس
محدوده میدان مغناطیسی	Brg,z		±25		گاوس
وضوح			0.3		میکرومتر
دقت جهت‌یابی	30 میکروتسلا مؤلفه مغناطیسی افقی، 25 درجه سانتی‌گراد		±2.5		درجه
محدوده اندازه‌گیری دینامیکی			2.5		گاوس
بایاس صفر	محیط غیر مغناطیسی		15		میلی‌گاوس
فشارسنج
محدوده اندازه‌گیری دینامیکی		300		1100	میلی‌بار
بایاس صفر			4.5		میلی‌بار
رابط ارتباطی
SPI یک‌طرفه	نرخ باود			15	مگاهرتز
CAN یک‌طرفه	نرخ باود			1	مگاهرتز
فرکانس نمونه‌برداری	SPI	2460	2460		هرتز
فرکانس نمونه‌برداری	CAN	200
هرتز
مشخصات الکتریکی		ولتاژ	3.0	3.3	3.6
ولت				مصرف برق	1.5
وات	ریپل			P-P	100
میلی‌ولت	زمان تثبیت			از 0 ولت تا 3.3 ولت	80
میلی‌ثانیه
مشخصات ساختاری			اندازه		47×44×14
میلی‌متر			وزن		50
گرم
محیط استفاده		دمای عملیاتی		-40	75
درجه سانتی‌گراد		دمای ذخیره‌سازی		-45	75
درجه سانتی‌گراد			لرزش
20~2000 هرتز، 6.06 گرم			ضربه
1000 گرم، 0.5 میلی‌ثانیه
قابلیت اطمینان			MTBF		120
ساعت			زمان کار مداوم		120

ساعت

⓺: محاسبه انحراف صفر کل فرآیند تغییر دما، نرخ تغییر دما ≤ 1 درجه سانتی‌گراد بر دقیقه، و محدوده دما -40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد است.

⓻: شرایط لرزش 6.06 گرم، 20 هرتز ~ 2000 هرتز است.
