واحد اندازه گیری بی وقفه 9DOF با مغناطیس سنج برای ثبات گیمبال

Name: واحد اندازه گیری بی وقفه 9DOF با مغناطیس سنج برای ثبات گیمبال
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	600$
شرایط پرداخت:	D/A ، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری پویا:

500/2000 درجه در ثانیه

ثبات تعصب:

0.8 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

پهنای باند:

200 هرتز

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

اندازه:

44 44 44 میلی متر

وزن:

50 گرم

جزئیات بسته بندی:

کارتن + اسفنج

قابلیت ارائه:

500/ماه

توضیح محصول

واحد اندازه گیری بی وقفه 9DOF با مغناطیس سنج برای ثبات گیمبال

خلاصه ی محصول

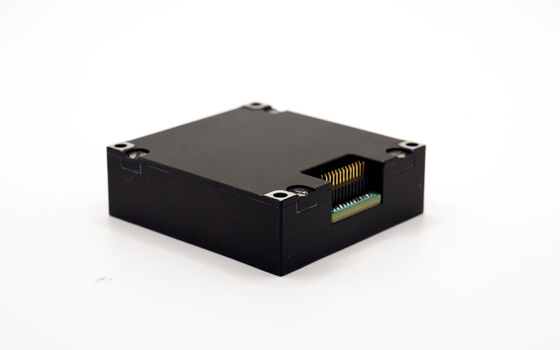

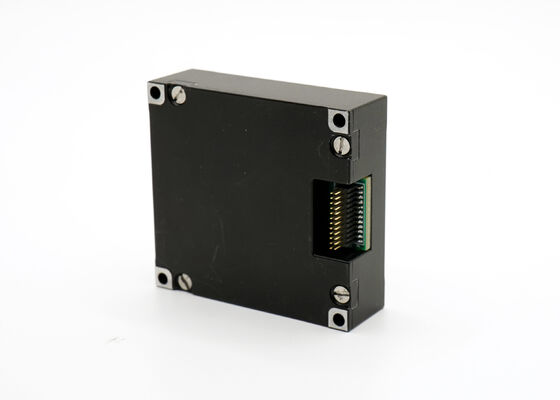

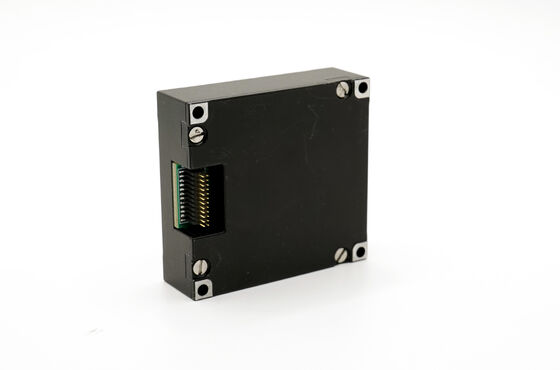

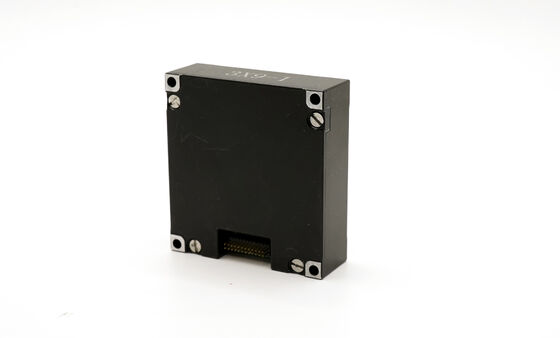

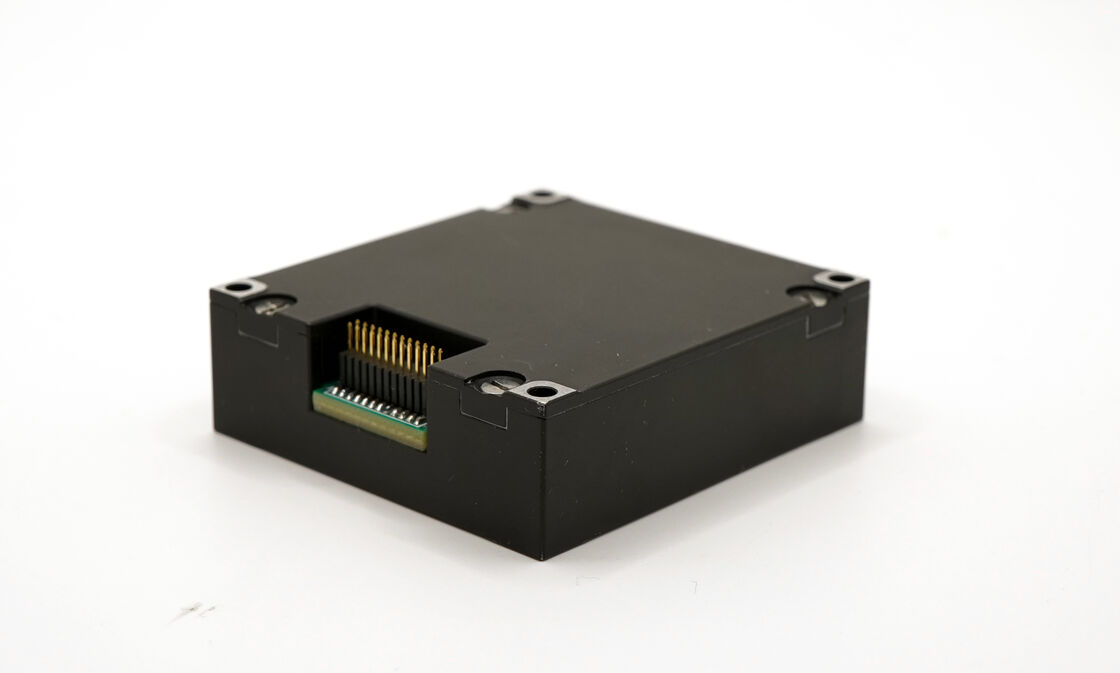

16488HB یک واحد اندازه گیری جاودان MEMS است که برای ارائه داده های دقیق سرعت زاویه ای 3 محور و شتاب برای کاربردهای مختلف طراحی شده است.از رابط های SPI (2460Hz sampling) و CAN (200Hz sampling) پشتیبانی می کند، با اندازه کامپکت 47 × 44 × 14 میلی متر و وزن 50 گرم. سازگاری بالا با محیط زیست آن را برای حامل های بدون سرنشین، سیستم های تثبیت و سیستم های ارتباطی تلفن همراه مناسب می کند.

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
A) محدوده اندازه گیری پویا ±2000o/s

ب) ثبات بی طرفی صفر: 3°/H (GJB، 10S، محور Z) ، 0.8°/H (ALLAN، محور Z)
سرعت سنج دیجیتال سه محوری:
A) ±200g محدوده اندازه گیری پویا

ب) ثبات بی طرفی صفر: 0.4mg (GJB، 10S) ، 0.06mg (ALLAN)
مگنتومتر دیجیتال سه محوری:2.5 گاوس
بارومتر دیجیتال:300mbar ~ 1100mbar
قابلیت اطمینان بالا:MTBF 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ + 80 °C):الگوریتم کالیبراسیون و جبران درجه حرارت با عملکرد بالا
مناسب برای کار در معرض لرزش قوی (6.06G، 20~2000Hz)
مناسب برای کار در شرایط ضربه بزرگ (1000G، 0.5ms)

حوزه کاربرد

حامل حرکت بدون سرنشین

ارتباطات در حال حرکت

نقشه برداری و نقشه برداری

پلتفرم ثبات دهنده

مشخصات محصول

پارامتر	شرایط آزمایش	حداقل	نمادین	حداکثر	واحد
جیروسکوپ
محدوده اندازه گیری پویا			500	2000	°/s
ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
ثبات بی طرفی صفر	انحراف آلن، محور X و Y		1.6		°/ساعت
ثبات بی طرفی صفر	میانگین 10s (-40°C ~ + 70°C، دمای ثابت) ، محور Z		3		°/ساعت
ثبات بی طرفی صفر	میانگین 10s (-40 °C ~ + 70 °C، دمای ثابت) ، محور X و محور Y		6		°/ساعت
دقت فاکتور مقیاس	محور Z		0.3		%
دقت فاکتور مقیاس	محور X و Y		0.6		%
راه رفتن تصادفی زاویه ای			0.15		°/√hr
پهنای باند			200		هرتز
سرعت سنج
محدوده اندازه گیری پویا			16	200	g
ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
دقت فاکتور مقیاس			0.5		%
پهنای باند			200		هرتز
مقناطیس سنج
محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
محدوده میدان مغناطیسی	برگ، ز		±25		گاوس
دقت مسیر	جزء ژئومغناطیسی افقی 30μT، 25°C		±2.5		دگ
ویژگی های الکتریکی
ولتاژ		3.0	3.3	3.6	V
مصرف برق				1.5	W
زمان تسویه	از 0V تا 3.3V			80	ms
ویژگی های ساختاری
اندازه			47×44×14		mm
وزن			50		g
استفاده از محیط
دمای کار		-40		70	°C
ارتعاش			20~2000 هرتز، 6.06g
تاثیر			1000 گرم، 0.5 میلیمتر
قابلیت اطمینان
MTBF			20000		h
زمان کار مستمر			120		h

①: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤1°C/ دقیقه است و محدوده دمای -40°C~+70°C است.

②: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz
