ADIS16495 واحد اندازه گیری بی وقفه درجه 10-DOF تاکتیکی برای سیستم ناوبری بی وقفه

Name: ADIS16495 واحد اندازه گیری بی وقفه درجه 10-DOF تاکتیکی برای سیستم ناوبری بی وقفه
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	600$
شرایط پرداخت:	D/A ، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری پویا:

500/2000 درجه در ثانیه

ثبات تعصب:

0.8 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

پهنای باند:

200 هرتز

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

اندازه:

44 44 44 میلی متر

وزن:

50 گرم

جزئیات بسته بندی:

کارتن + اسفنج

قابلیت ارائه:

500/ماه

توضیح محصول

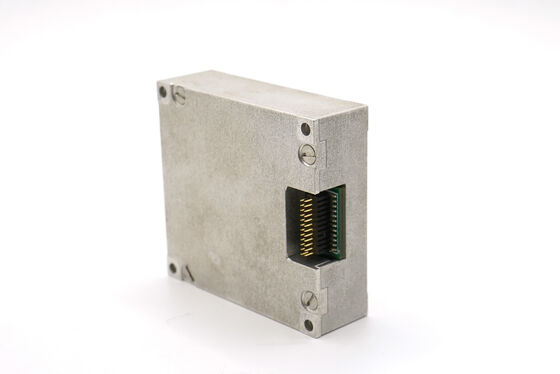

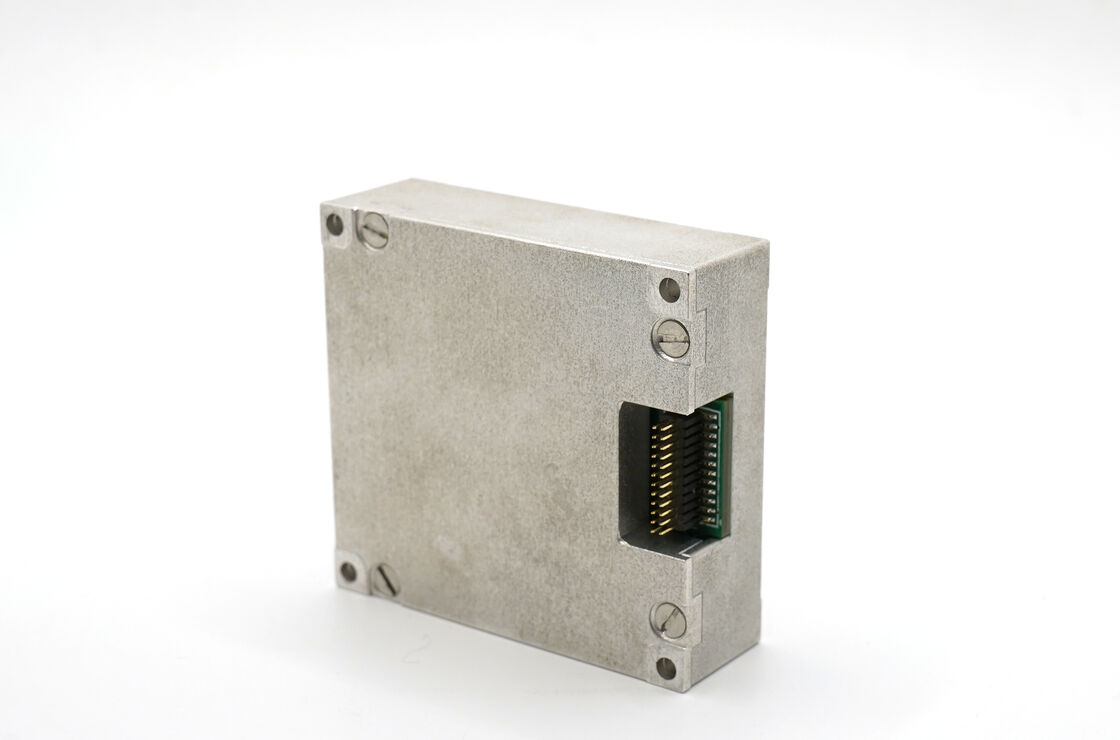

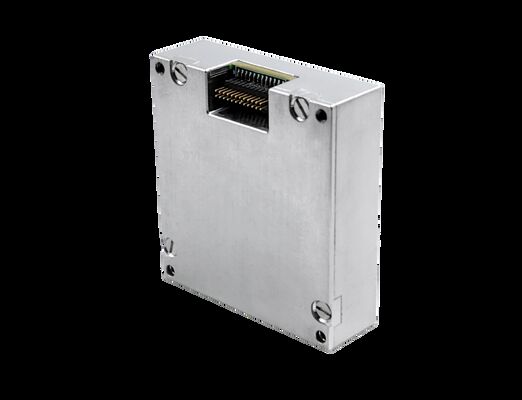

ADIS16495 واحد اندازه‌گیری اینرسی درجه تاکتیکی ۱۰ درجه آزادی برای سیستم ناوبری اینرسی

مرور کلی محصول

IMU MEMS با قابلیت اطمینان بالا 16488HB شامل ژیروسکوپ ۳ محوره، شتاب‌سنج، مغناطیس‌سنج و فشارسنج برای سنجش جامع حرکت است. پایداری استثنایی بایاس صفر آن (ژیروسکوپ ۰.۸ درجه بر ساعت، شتاب‌سنج ۰.۰۶ میلی‌گرم) و مقاومت در برابر لرزش قوی (۲۰ تا ۲۰۰۰ هرتز، ۶.۰۶ گرم) و ضربه (۱۰۰۰ گرم، ۰.۵ میلی‌ثانیه) آن را برای حامل‌های حرکت بدون سرنشین و وظایف تثبیت صنعتی ایده‌آل می‌سازد.

ویژگی‌های محصول

ژیروسکوپ دیجیتال سه محوره:
- محدوده اندازه‌گیری دینامیکی ±۲۰۰۰ درجه بر ثانیه
- پایداری بایاس صفر: ۳ درجه بر ساعت (GJB، ۱۰ ثانیه، محور Z)، ۰.۸ درجه بر ساعت (ALLAN، محور Z)
شتاب‌سنج دیجیتال سه محوره:
- محدوده اندازه‌گیری دینامیکی ±۲۰۰ گرم
- پایداری بایاس صفر: ۰.۴ میلی‌گرم (GJB، ۱۰ ثانیه)، ۰.۰۶ میلی‌گرم (ALLAN)
مغناطیس‌سنج دیجیتال سه محوره:۲.۵ گاوس
فشارسنج دیجیتال:۳۰۰ میلی‌بار تا ۱۱۰۰ میلی‌بار
قابلیت اطمینان بالا:MTBF ۲۰۰۰۰ ساعت
دقت تضمین شده در محدوده دمایی کامل (-۴۰ تا +۸۰ درجه سانتی‌گراد):الگوریتم داخلی کالیبراسیون و جبران دمای با کارایی بالا
مناسب برای عملکرد تحت لرزش قوی (۶.۰۶ گرم، ۲۰ تا ۲۰۰۰ هرتز)
مناسب برای کار تحت شرایط ضربه بزرگ (۱۰۰۰ گرم، ۰.۵ میلی‌ثانیه)

زمینه کاربرد

حامل حرکت بدون سرنشین
ارتباطات در حال حرکت
نقشه‌برداری و مساحی
پلتفرم تثبیت کننده

مشخصات محصول

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
ژیروسکوپ
محدوده اندازه‌گیری دینامیکی			۵۰۰	۲۰۰۰	درجه بر ثانیه
پایداری بایاس صفر	واریانس آلن، محور Z		۰.۸		درجه بر ساعت
پایداری بایاس صفر	واریانس آلن، محورهای X و Y		۱.۶		درجه بر ساعت
پایداری بایاس صفر	میانگین ۱۰ ثانیه (-۴۰ تا +۷۰ درجه سانتی‌گراد، دمای ثابت)، محور Z		۳		درجه بر ساعت
پایداری بایاس صفر	میانگین ۱۰ ثانیه (-۴۰ تا +۷۰ درجه سانتی‌گراد، دمای ثابت)، محورهای X و Y		۶		درجه بر ساعت
بایاس صفر	محدوده بایاس صفر، محور Z		±۰.۰۷		درجه بر ثانیه
بایاس صفر	محدوده بایاس صفر، محورهای X و Y		±۰.۲		درجه بر ثانیه
تغییر بایاس صفر در محدوده دمایی کامل، محور Z			±۰.۰۲		درجه بر ثانیه
تغییر بایاس صفر در دما، محورهای X و Y			±۰.۰۶		درجه بر ثانیه
تکرارپذیری شروع متوالی، محور Z			۰.۰۰۲
تکرارپذیری شروع متوالی، محورهای X و Y			۰.۰۰۶
تکرارپذیری شروع روزانه، محور Z			۰.۰۰۳		درجه بر ثانیه
تکرارپذیری شروع روزانه، محورهای X و Y			۰.۰۰۹		درجه بر ثانیه
اثر شتاب خطی بر بایاس			۰.۰۰۲		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر، تغییر قبل و بعد از لرزش			۰.۰۰۲		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر، تغییر قبل و حین لرزش			۰.۰۰۲		درجه بر ثانیه بر گرم
ضریب مقیاس	دقت ضریب مقیاس، محور Z		۰.۳		درصد
ضریب مقیاس	دقت ضریب مقیاس، محورهای X و Y		۰.۶		درصد
غیرخطی بودن ضریب مقیاس، محور Z			۰.۰۱		درصد FS
غیرخطی بودن ضریب مقیاس، محورهای X و Y			۰.۰۲		درصد FS
پیاده‌روی تصادفی زاویه‌ای			۰.۱۵		درجه بر ساعت رادیکال
چگالی نویز			۰.۰۰۱		درجه بر ثانیه بر رادیکال هرتز
رزولوشن			۳.۰۵۲×۱۰⁻⁷		درجه بر ثانیه بر LSB
پهنای باند			۲۰۰		هرتز
شتاب‌سنج
محدوده اندازه‌گیری دینامیکی			۱۶	۲۰۰	۵۰
پایداری بایاس صفر	واریانس آلن		۰.۰۶		میلی‌گرم
پایداری بایاس صفر	میانگین ۱۰ ثانیه (-۴۰ تا +۷۰ درجه سانتی‌گراد، دمای ثابت)		۰.۴		میلی‌گرم
بایاس صفر	محدوده بایاس صفر		۲		میلی‌گرم
تغییر بایاس صفر در کل محدوده دمایی، مقدار پیک به پیک			۴		میلی‌گرم
تکرارپذیری شروع متوالی			۰.۵		میلی‌گرم
تکرارپذیری شروع روزانه			۰.۸		میلی‌گرم
ضریب دمایی بایاس صفر		۰.۰۵	۰.۱		میلی‌گرم بر درجه سانتی‌گراد
ضریب مقیاس	دقت ضریب مقیاس		۰.۵		درصد
غیرخطی بودن ضریب مقیاس			۰.۱		درصد FS
پیاده‌روی تصادفی سرعت			۰.۰۲۹		متر بر ثانیه بر ساعت رادیکال
چگالی نویز			۰.۰۲۵		میلی‌گرم بر رادیکال هرتز
رزولوشن			۱.۲۲۱×۱۰⁻⁸		گرم بر LSB
پهنای باند			۲۰۰		هرتز
مغناطیس‌سنج
محدوده میدان مغناطیسی	Brg,xy		±۱۳		گاوس
محدوده میدان مغناطیسی	Brg,z		±۲۵		گاوس
رزولوشن			۰.۳		میکرومتر
دقت جهت‌یابی	۳۰ میکروتسلا مولفه مغناطیسی افقی، ۲۵ درجه سانتی‌گراد		±۲.۵		درجه
محدوده اندازه‌گیری دینامیکی			۲.۵		گاوس
بایاس صفر	محیط غیر مغناطیسی		۱۵		میلی‌گاوس
فشارسنج
محدوده اندازه‌گیری دینامیکی		۳۰۰		۱۱۰۰	میلی‌بار
بایاس صفر			۴.۵		میلی‌بار
رابط ارتباطی
SPI یک طرفه	نرخ باود			۱۵	مگاهرتز
CAN یک طرفه	نرخ باود			۱	مگاهرتز
فرکانس نمونه‌برداری	SPI	۲۴۶۰	۲۴۶۰		هرتز
فرکانس نمونه‌برداری	CAN	۲۰۰
هرتز
مشخصات الکتریکی		ولتاژ	۳.۰	۳.۳	۳.۶
ولت				مصرف برق	۱.۵
وات	ریپل			P-P	۱۰۰
میلی‌ولت	زمان تثبیت			از ۰ ولت تا ۳.۳ ولت	۸۰
میلی‌ثانیه
مشخصات ساختاری			اندازه		۴۷×۴۴×۱۴
میلی‌متر			وزن		۵۰
گرم
محیط استفاده		دمای عملیاتی		-۴۰	۷۵
درجه سانتی‌گراد		دمای ذخیره‌سازی		-۴۵	۷۵
درجه سانتی‌گراد			لرزش
۲۰ تا ۲۰۰۰ هرتز، ۶.۰۶ گرم			ضربه
۱۰۰۰ گرم، ۰.۵ میلی‌ثانیه
قابلیت اطمینان			MTBF		۱۲۰
ساعت			زمان کار مداوم		۱۲۰

ساعت

①: انحراف صفر کل فرآیند تغییر دما محاسبه می‌شود، نرخ تغییر دما ≤۱ درجه سانتی‌گراد بر دقیقه و محدوده دما -۴۰ تا +۷۰ درجه سانتی‌گراد است.

②: شرایط لرزش ۶.۰۶ گرم، ۲۰ هرتز تا ۲۰۰۰ هرتز است.
