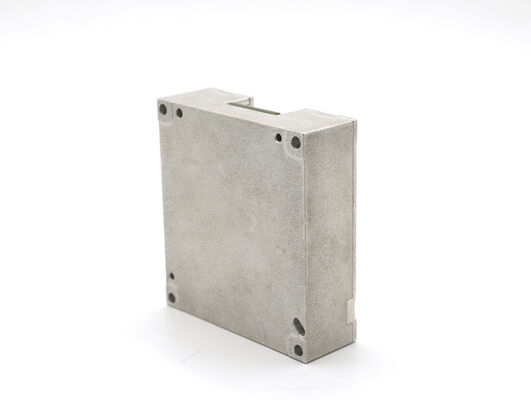

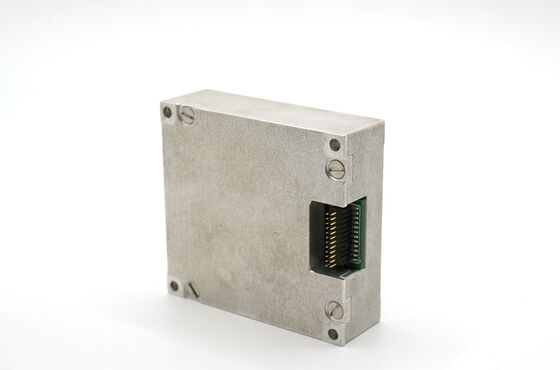

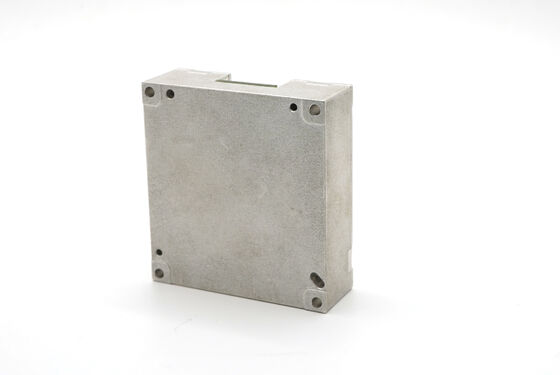

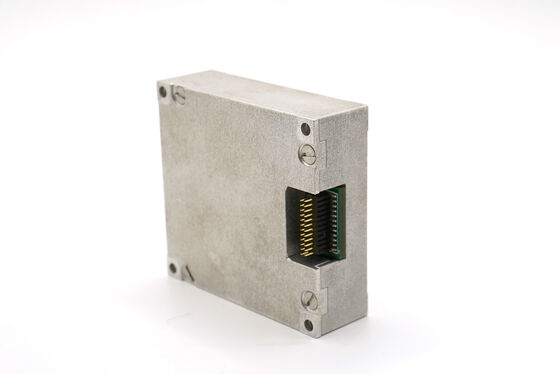

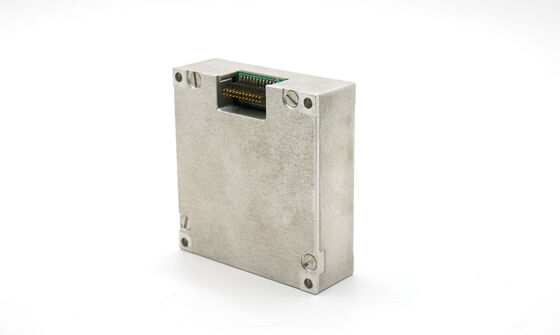

ADIS16488 واحد اندازه گیری بی وقفه ۱۰ محوری با ثبات تعصب 0.8°/ساعت برای وسایل نقلیه بدون سرنشین

Name: ADIS16488 واحد اندازه گیری بی وقفه ۱۰ محوری با ثبات تعصب 0.8°/ساعت برای وسایل نقلیه بدون سرنشین
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	600$
شرایط پرداخت:	D/A ، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

دامنه اندازه گیری پویا:

500/2000 درجه در ثانیه

ثبات تعصب:

0.8 درجه در ساعت

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

پهنای باند:

200 هرتز

برد شتاب سنج:

16/200 گرم

پایداری بایاس شتاب سنج:

0.06 میلی گرم

اندازه:

44 44 44 میلی متر

وزن:

50 گرم

جزئیات بسته بندی:

کارتن + اسفنج

قابلیت ارائه:

500/ماه

توضیح محصول

خلاصه ی محصول

16488HB IMU با تکنولوژی پیشرفته MEMS طراحی شده است و داده های دقیق سرعت زاویه ای 3 محور و شتاب 3 محور را برای کاربردهای صنعتی و تجاری ارائه می دهد.مجهز به مغناطیس سنج سه محوری (2.5 گاوس) و بارومتر دیجیتال (300-1100mbar) ، از موقعیت گذاری و ردیابی حرکت با دقت بالا پشتیبانی می کند.در هواپیمای بدون سرنشین کار می کنه، ارتباطات در حال حرکت و نقشه برداری پروژه ها.

ویژگی های محصول

ژایروسکوپ دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 2000o/s
2. ثبات بی طرفی صفر: 3 °/H (GJB، 10S، محور Z) ، 0.8 °/H (ALLAN، محور Z)
سرعت سنج دیجیتال سه محوری:
1. محدوده اندازه گیری پویا ± 200g
2. ثبات بی طرفی صفر: 0.4mg (GJB، 10S) ، 0.06mg (ALLAN)
مغناطیس متر دیجیتال سه محوری: 2.5g auss
بارومتر دیجیتال: 300mbar ~ 1100mbar
قابلیت اطمینان بالا: MTBF 20000h
دقت تضمین شده در محدوده کامل دما (-40 °C ~ + 80 °C):

الگوریتم کالیبراسیون و جبران دمای با کارایی بالا
مناسب برای کار در شرایط ارتعاش قوی (6.06 G، 20 ~ 2000 Hz) ؛
مناسب برای کار در شرایط ضربه بزرگ (1000 G، 0.5ms) ؛

حوزه کاربرد

حامل حرکت بدون سرنشین
ارتباطات در حال حرکت
نقشه برداری و نقشه برداری
پلتفرم ثبات دهنده

شاخص های محصول

16488HB شاخص محصول

پارامتر		شرایط آزمایش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا		500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z	0.8		°/ساعت
		انحراف آلن، محور X و Y	1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z	3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y	6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z	±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y	±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1	±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1	±0.06		°/s
		تکرار قابل آغاز، محور Z	0.002
		تکرار قابل آغاز، محور X و محور Y	0.006
		تکرار شروع روزانه، محور Z	0.003		/s
		شروع تکرار روز به روز، محور X و محور Y	0.009		°/s
		اثر شتاب خطی بر انحراف	0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2	0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2	0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z	0.3		%
		دقت فاکتور مقیاس، محور X و Y	0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z	0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y	0.02		%FS
	راه رفتن تصادفی زاویه ای		0.15		°/ √hr
	تراکم سر و صدا		0.001		°/s/ √Hz
	قطعنامه		3.052*10-7		/s/LSB
	پهنای باند		200		هرتز

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
تکرار پذیری روزانه آغاز می شود.			0.8		مگ
ضریب دمای بی طرفی صفر			0.05	0.1	mg/°C
مقناطیس سنج	محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
	محدوده میدان مغناطیسی	برگ، ز		±25		گاوس
	قطعنامه			0.3		μT
	دقت مسیر	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
	محدوده اندازه گیری پویا			2.5		گاوس
	تعصب صفر	محیط غیر مغناطیسی		15		گاس
بارومتر	محدوده اندازه گیری پویا		300		1100	mbar
بارومتر	تعصب صفر			4.5		mbar
رابط ارتباطی	SPI یک طرفه	نرخ بود			15	مگاهرتز
	SPI یک طرفه	فرکانس نمونه گیری	SPI		2460	2460	هرتز
	یک طرفه C A N	نرخ بود			1	مگاهرتز
	یک طرفه C A N	می تواند			200
ویژگی های الکتریکی	ولتاژ		3.0	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
	زمان تسویه	از 0 ولت تا 3 ولت			80	ms
ویژگی های ساختاری	اندازه			474414		mm
ویژگی های ساختاری	وزن			50		g
محیط استفاده	دمای کار		-40		70	°C
	دمای ذخیره سازی		-۴۵		75	°C
	ارتعاش			20 تا 2000 هرتز 6.06 گرم
	تاثیر			1000 گرم0.5ms
قابلیت اطمینان	MTBF			20000		h
قابلیت اطمینان	زمان کار مستمر			120		h
①: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤ 1 °C/min است و محدوده دمای -40 °C ~ + 70 °C است. ②: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz
