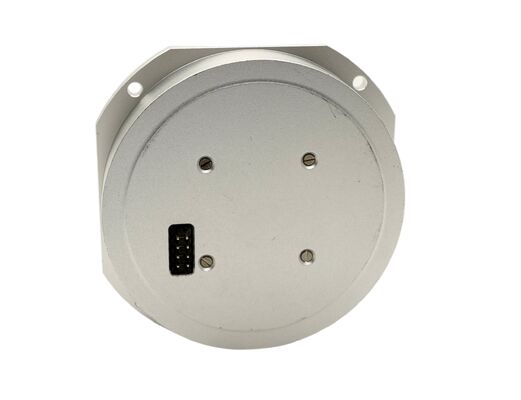

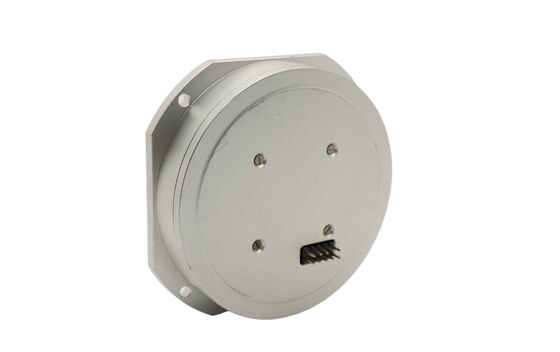

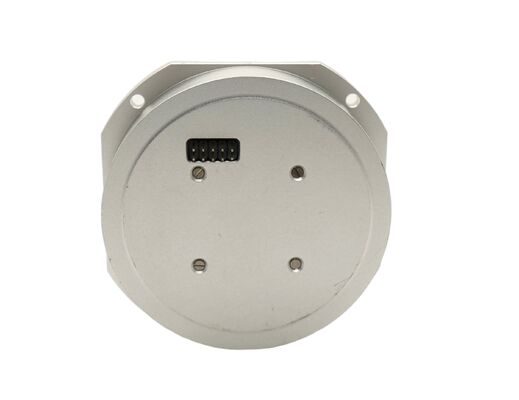

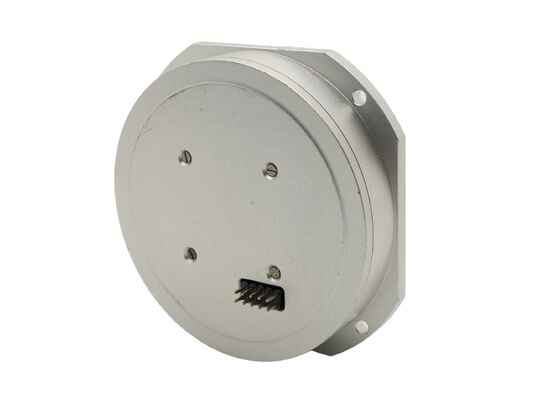

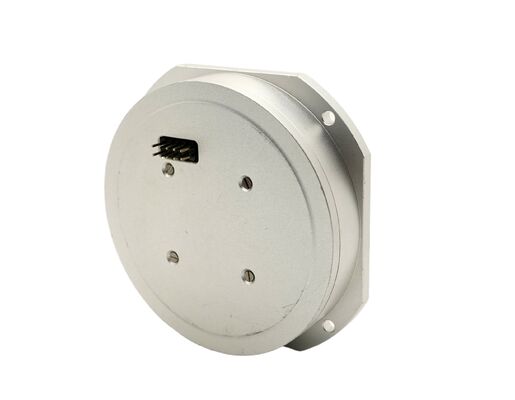

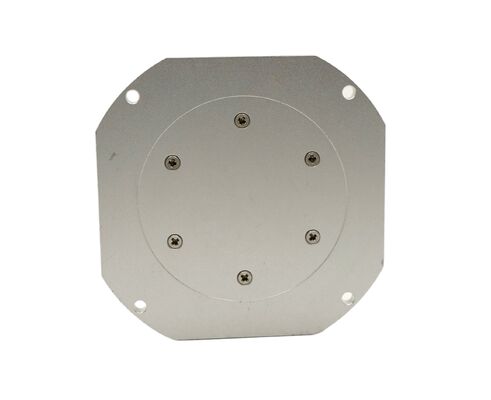

ژیروسکوپ فیبر نوری با دقت بالا ±240 درجه بر ثانیه با نویز کم 0.8 درجه بر ساعت برای تثبیت پهپاد با محموله EO

Name: ژیروسکوپ فیبر نوری با دقت بالا ±240 درجه بر ثانیه با نویز کم 0.8 درجه بر ساعت برای تثبیت پهپاد با محموله EO
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-910
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 240 درجه در ثانیه

ثبات تعصب:

≤0.8°/h

قابلیت تکرار سوگیری صفر:

≤0.8°/h

ضریب پیاده روی تصادفی:

≤0.02 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

نوع خروجی:

آنالوگ

عرض باند:

≥1000 هرتز

بعد:

82 میلی متر × 82 میلی متر × 19.5 میلی متر

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

گايروسکوپ فايبر نوري با دقت بالا,تثبیت پهپاد با ژیروسکوپ فیبر نوری,ژیروسکوپ فیبر نوری کم نویز

fiber optic gyro UAV stabilization

low noise fiber optic gyroscope

توضیح محصول

جیروسکوپ فیبر نوری با دقت بالا ± 240 ° / s با سر و صدا کم 0.8 ° / h برای ثبات UAV بار مفید EO

درMFOG-910یک ژایروسکوپ فیبر نانو نانو کاملاً یکپارچه است که کاملاً بافیزوپتیک VG910، ارائه عملکرد برتر در ابعاد جمع و جور (82 * 82 * 19.5mm). آن را به دست می آورد ± 240 ° / s محدوده نرخ زاویه ای، پهنای باند 3dB ≥ 1000Hz، و مصرف برق ≤ 1.5W.بدون قطعات متحرک و با مقاومت بالا در برابر ضربه ≥1500g، برای کنترل وضعیت ماهواره ای، ناوبری UAV، روبات های مستقل و ثبات کشتی دریایی ایده آل است.

ترکیب محصول

این محصول عمدتا از اجزای زیر تشکیل شده است:

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
اسکلت، پوسته و سایر قطعات ساختاری حلقه فیبر نوری

مشخصات فنی

پارامتر	شاخص های عملکرد
محدوده (°/s)	±240
فاکتور مقیاس (mV/°/s)	47±5
عدم خطی بودن فاکتور مقیاس (ppm)	≤1000
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤0.8
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤0.8
پهنای باند 3dB (هرتز)	≥1000
راه رفتن تصادفی (°/√H)	≤0.02
منبع برق (V)	5±0.25±12
مصرف برق (W)	≤1.5
تاثیر (g)	≥1500
سرعت (g)	≥70
عمر (سال)	≥15
MTBF	≥100000

طرح طرح

درخواست ها

درجیروسکوپ فیبر نوری MFOG-910به طور گسترده ای درسیستم های ناوبری، ثبات و اندازه گیری حالت.

وسایل نقلیه هوایی بدون سرنشین (UAV)
سیستم های ناوبری مستقل
ناوبری دریایی و ثبات
رباتیک و وسایل نقلیه هوشمند
پلتفرم های تثبیت آنتن
سیستم های ردیابی الکترو نوری
سیستم های ناوبری بی حرکت (INS)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سیستم های کنترل حرکت صنعتی

فيزوپتيکا VG910 تعويض

درMFOG-910طراحی شده برای ارائهعملکرد معادل یا بهتر در مقایسه با ژایروسکوپ فیزوپتیک VG910 فیبر نوری.

قابل مقایسهثبات انحراف و عملکرد پیاده روی تصادفی
سازگارمحدوده اندازه گیری سرعت زاویه ای
ساختار جمع و جور و سبک وزن
بهبود ثبات و قابلیت اطمینان تامین
راه حل جایگزین مقرون به صرفه

این باعث می شود MFOG-910 یک انتخاب عالی برای مشتریان به دنبال یکجایگزینی قابل اعتماد برای Fizoptika VG910 در برنامه های ناوبری و تثبیت بی وقفه.

مقایسه MFOG-910 در مقابل VG910H1

پارامتر	VG910H1 جیروسکوپ فیبر نوری	MFOG-910 مایکرو نانو فیبر نوری جیروسکوپ
محدوده سرعت زاویه ای (°/s)	250	±240
ثبات تعصب (RMS، °/h)	1	≤0.8
زاویه راه رفتن تصادفی (°/√h)	0.015	≤0.02
پهنای باند (kHz)	1	≥1
ثبات فاکتور مقیاس / تکرار پذیری (RMS،٪)	0.02	≤0.1
زمان (های) شروع	0.03	شروع سریع
مصرف برق (W)	0.5	≤1.5
ابعاد (ملی متر)	828220	8282195
وزن (g)	150	≤150
دمای کار (°C)	-40 ~ +70	-40 ~ +70
دمای ذخیره (°C)	-55 ~ +85	-55 ~ +85
ارتعاش (RMS، 0.02-2 kHz، g)	30	20
شوک (g، 1 ms)	1200	≥1500
MTBF (20°C)	100000 ساعت	≥100000 ساعت
طول عمر	15 سال	≥15 سال

پرسش های مکرر

ژايروسکوپ فيبر نوري چيست؟

یک جیروسکوپ فیبر نوری (FOG) یک سنسور سرعت زاویه ای با دقت بالا است که بر اساساثر ساگناک. آن را اندازه گیری چرخش با تشخیص تفاوت فاز بین دو پرتو از نور سفر در جهت های مخالف در داخل یک کویل فیبر. سنسورها FOG به طور گسترده ای در استفاده می شودسیستم های ناوبری بی وقفه، UAV ها، رباتیک ها و سیستم های ثبات سازی.

آیا MFOG-910 می تواند جای جیروسکوپ فیبر نوری VG910H1 را بگیرد؟

آرهجیروسکوپ فیبر نوری میکرو نانو MFOG-910طراحی شده است تا عملکرد قابل مقایسه با VG910H1 را ارائه دهد.محدوده سرعت زاویه ای، پهنای باند، اندازه و مشخصات محیطی، که آن را مناسب به عنوان جایگزینی در بسیاری از سیستم های ناوبری و تثبیت بی وقفه می کند.

مزایایی که از ژایروسکوپ های فیبر نوری دارد چیست؟

ژایروسکوپ های فیبر نوری در مقایسه با ژایروسکوپ های مکانیکی و سنسورهای MEMS مزایای متعددی دارند:

هيچ قسمت متحرکي نداره
قابلیت اطمینان بالا و عمر طولانی
دقت بالا و حرکت کم
مقاومت قوی در برابر لرزش و شوک
طیف گسترده ای از دماهای عملیاتی

این ویژگی ها باعث می شود سنسورهای FOG برایبرنامه های ناوبری و هدایت.

از ژایروسکوپ های فیبر نوری برای چه کاربردهایی استفاده می شود؟

ژایروسکوپ های فیبر نوری به طور گسترده ای در:

ناوبری بدون سرنشین و بدون هواپیما
سیستم های ناوبری بی حرکت (INS)
پلتفرم های ثبات الکترو اپتیکال
سیستم های تثبیت آنتن
وسایل نقلیه خودران و رباتیک
سیستم های ناوبری دریایی
سیستم های هدایت هوافضا

چرا برای ناوبری UAV، ژایروسکوپ های فیبر نوری را انتخاب می کنیم؟

ژایروسکوپ های فیبر نوری چندین مزیت برای سیستم های UAV ارائه می دهند:

اندازه گیری دقیق حالت
پاسخ سریع و پهنای باند بالا
مقاومت عالی در برابر لرزش
ثبات طولانی مدت در طول پرواز

این ویژگی ها باعث می شود سنسورهای FOG برایسیستم های کنترل پرواز و ناوبری بدون سرنشین.

در مقایسه با جیروسکوپ های MEMS، جیروسکوپ های فیبر نوری چگونه هستند؟

ژایروسکوپ های فیبر نوری به طور کلی:

دقت بالاتر
حرکت پایین تر
ثبات بلند مدت بهتر

جیروسکوپ های MEMS معمولا کوچکتر و ارزان تر هستند اما اغلب درسیستم های ناوبری با دقت پایین تر.
