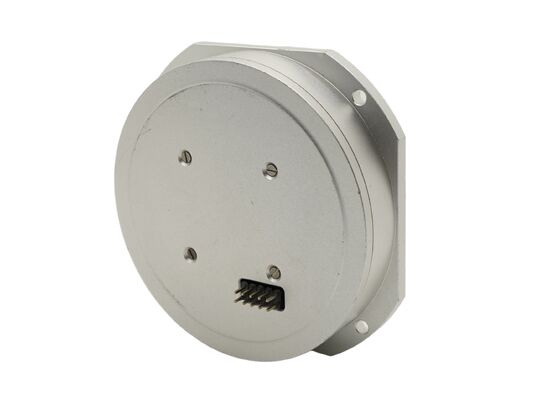

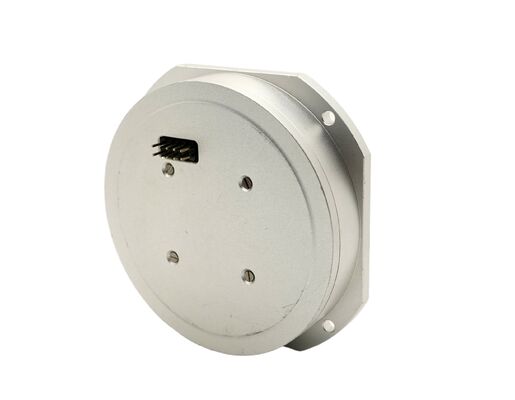

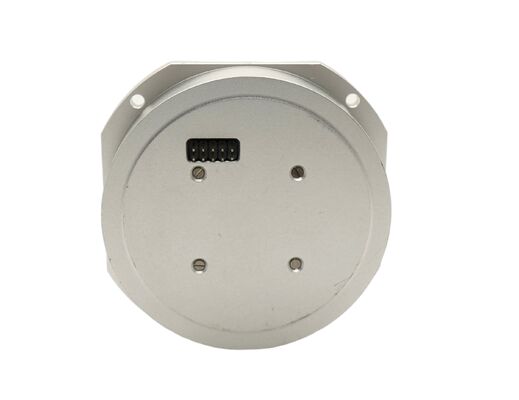

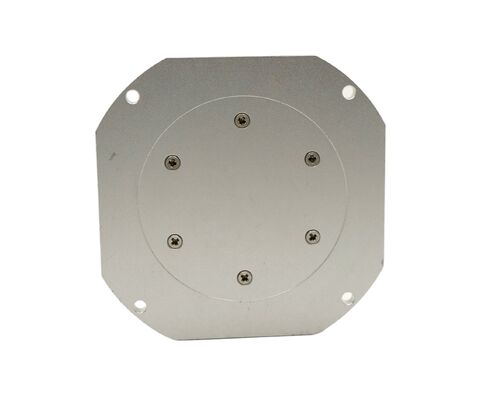

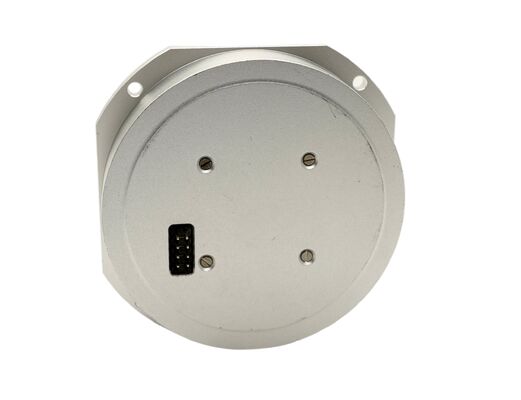

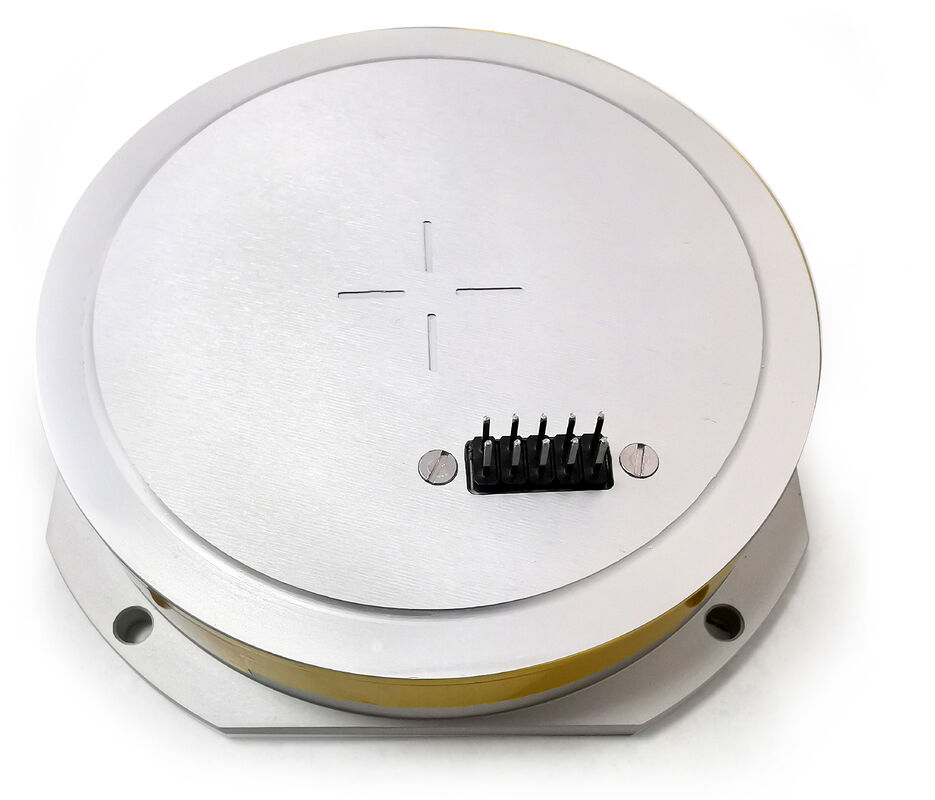

ژیروسکوپ فیبر نوری درجه ناوبری برای کاربرد پهپاد خودران

Name: ژیروسکوپ فیبر نوری درجه ناوبری برای کاربرد پهپاد خودران
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-910
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 240 درجه در ثانیه

ثبات تعصب:

≤0.8°/h

قابلیت تکرار سوگیری صفر:

≤0.8°/h

ضریب پیاده روی تصادفی:

≤0.02 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

نوع خروجی:

آنالوگ

عرض باند:

≥1000 هرتز

بعد:

82 میلی متر × 82 میلی متر × 19.5 میلی متر

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری درجه ناوبری,جیروهای فیبر نوری برای هواپیماهای بدون سرنشین,ژیروسکوپ پهپاد خودران

fiber optic gyro for drones

autonomous drone gyroscope

توضیح محصول

ژیروسکوپ فیبر نوری ناوبری برای کاربرد پهپاد خودران

جایگزینی برای Fizoptika VG910، MFOG-910 میکرو-نانو فیبر نوری، قابلیت اطمینان بالایی را برای کاربردهای هوافضا و دفاعی ارائه می دهد. این دستگاه فشرده (82*82*19.5 میلی متر) و سبک (≤150 گرم) دارای محدوده اندازه گیری ±240 درجه بر ثانیه، ضریب مقیاس 47±5 میلی ولت بر درجه بر ثانیه، تکرارپذیری بایاس صفر ≤0.8 درجه بر ساعت و طول عمر 15 سال است. ساختار مستحکم آن در برابر ارتعاشات تصادفی تا 20 گرم و شتاب‌های ≥70 گرم مقاومت می‌کند و آن را برای پهپادها، وسایل نقلیه تاکتیکی و سکوهای ناوبری دقیق ایده‌آل می‌سازد.

ترکیب بندی

محصول عمدتاً از اجزای زیر تشکیل شده است:

مجموعه مسیر نوری
برد مدار سیگنال تشخیص و کنترل
اسکلت حلقه فیبر نوری، پوسته و سایر قطعات ساختاری

مشخصات عملکرد اصلی

ژیروسکوپ فیبر نوری میکرو-نانو MFOG-910	شاخص های عملکرد
محدوده (درجه بر ثانیه)	1
ضریب مقیاس (میلی ولت بر درجه بر ثانیه)	47±5
غیرخطی بودن ضریب مقیاس (ppm)	≤1000
پایداری بایاس صفر (10 ثانیه، 1σ، درجه بر ساعت)	0.015
تکرارپذیری بایاس صفر (1σ، درجه بر ساعت)	0.015
پهنای باند 3dB (هرتز)	≥1000
رانش تصادفی (درجه بر جذر ساعت)	1
منبع تغذیه (V)	5±0.25±12
≤1.5	82 * 82 * 20
ضربه (g)	100000 ساعت
شتاب (g)	≥70
عمر (سال)	≥15
MTBF	≥100000

نقشه طرح کلی

کاربردها

MFOG-910 به طور گسترده در سیستم های ناوبری، تثبیت و اندازه گیری وضعیت استفاده می شود. کاربردهای معمول عبارتند از:

وسایل نقلیه هوایی بدون سرنشین (پهپاد)
سیستم های ناوبری خودران
ناوبری و تثبیت دریایی
رباتیک و وسایل نقلیه هوشمند
سکوهای تثبیت آنتن
سیستم های ردیابی الکترواپتیک
سیستم های ناوبری اینرسی (INS)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سیستم های کنترل حرکت صنعتی

جایگزینی Fizoptika VG910

MFOG-910 برای ارائه عملکرد معادل یا برتر نسبت به ژیروسکوپ فیبر نوری Fizoptika VG910 طراحی شده است. مزایا عبارتند از:

پایداری بایاس و عملکرد رانش تصادفی قابل مقایسهمحدوده اندازه گیری نرخ زاویه ای سازگار
ساختار فشرده و سبکپایداری و قابلیت اطمینان منبع تغذیه بهبود یافته
راه حل جایگزین مقرون به صرفه
این امر MFOG-910 را به انتخابی عالی برای مشتریانی تبدیل می کند که به دنبال
جایگزینی قابل اعتماد برای Fizoptika VG910 در کاربردهای ناوبری اینرسی و تثبیت

هستند.مقایسه MFOG-910 با VG910H1

ژیروسکوپ فیبر نوری VG910H1

ژیروسکوپ فیبر نوری میکرو-نانو MFOG-910	محدوده نرخ زاویه ای (درجه بر ثانیه)	250
±240	پایداری بایاس (RMS، درجه بر ساعت)	1
≤0.8	پایداری/تکرارپذیری ضریب مقیاس (RMS، %)	0.015
≤0.02	پهنای باند (کیلوهرتز)	1
≥1	پایداری/تکرارپذیری ضریب مقیاس (RMS، %)	0.02
≤0.1	زمان راه اندازی (ثانیه)	0.03
راه اندازی سریع	مصرف برق (W)	0.5
≤1.5	ابعاد (میلی متر)	82 * 82 * 20
82 * 82 * 19.5	وزن (گرم)	150
≤150	دمای عملیاتی (درجه سانتیگراد)	−40 ~ +70
−40 ~ +70	−55 ~ +85	−55 ~ +85
−55 ~ +85	30	30
20	شوک (گرم، 1 میلی ثانیه)	1200
≥1500	MTBF (20 درجه سانتیگراد)	100000 ساعت
≥100000 ساعت	طول عمر	15 سال
≥15 سال	سوالات متداول	ژیروسکوپ فیبر نوری چیست؟

ژیروسکوپ فیبر نوری (FOG) یک سنسور نرخ زاویه ای با دقت بالا است که بر اساس

اثر سایناک

کار می کند. این دستگاه با تشخیص اختلاف فاز بین دو پرتو نور که در جهت مخالف در داخل یک سیم پیچ فیبر حرکت می کنند، چرخش را اندازه گیری می کند. سنسورهای FOG به طور گسترده در سیستم های ناوبری اینرسی، پهپادها، رباتیک و سکوهای تثبیت کننده استفاده می شوند.آیا MFOG-910 می تواند جایگزین ژیروسکوپ فیبر نوری VG910H1 شود؟

ژیروسکوپ فیبر نوری میکرو-نانو MFOG-910

برای ارائه عملکردی مشابه VG910H1 طراحی شده است. این دستگاه دارای محدوده نرخ زاویه ای، پهنای باند، اندازه و مشخصات محیطی مشابه است و آن را به عنوان جایگزینی مناسب در بسیاری از سیستم های ناوبری اینرسی و تثبیت کننده تبدیل می کند.مزایای ژیروسکوپ های فیبر نوری چیست؟ژیروسکوپ های فیبر نوری مزایای متعددی نسبت به ژیروسکوپ های مکانیکی و سنسورهای MEMS دارند:

بدون قطعات متحرک

قابلیت اطمینان بالا و عمر طولانی

دقت بالا و رانش کم
مقاومت بالا در برابر ارتعاش و شوک
محدوده دمای عملیاتی وسیع
این ویژگی ها سنسورهای FOG را برای
کاربردهای ناوبری و هدایت

ایده آل می کند.چه کاربردهایی از ژیروسکوپ های فیبر نوری استفاده می کنند؟

ناوبری پهپاد و هواپیمای بدون سرنشین

سیستم های ناوبری اینرسی (INS)

سکوهای تثبیت الکترواپتیک
سیستم های تثبیت آنتن
وسایل نقلیه خودران و رباتیک
سیستم های ناوبری دریایی
سیستم های هدایت هوافضا
چرا ژیروسکوپ های فیبر نوری برای ناوبری پهپاد انتخاب می شوند؟
ژیروسکوپ های فیبر نوری چندین مزیت برای سیستم های پهپاد ارائه می دهند:

اندازه گیری دقیق وضعیت

پاسخ سریع و پهنای باند بالا

مقاومت عالی در برابر ارتعاش
پایداری طولانی مدت در طول پرواز
این ویژگی ها سنسورهای FOG را برای
سیستم های کنترل پرواز و ناوبری پهپاد

ایده آل می کند.ژیروسکوپ های فیبر نوری چگونه با ژیروسکوپ های MEMS مقایسه می شوند؟

دقت بالاتر

رانش کمتر

پایداری طولانی مدت بهتر
ژیروسکوپ های MEMS معمولاً کوچکتر و ارزان تر هستند اما اغلب در
سیستم های ناوبری با دقت پایین تر

استفاده می شوند.
