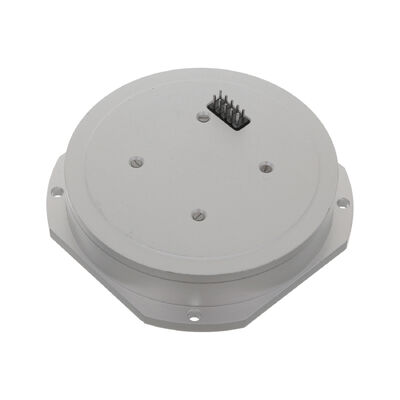

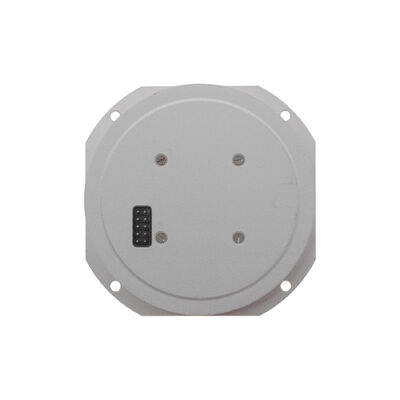

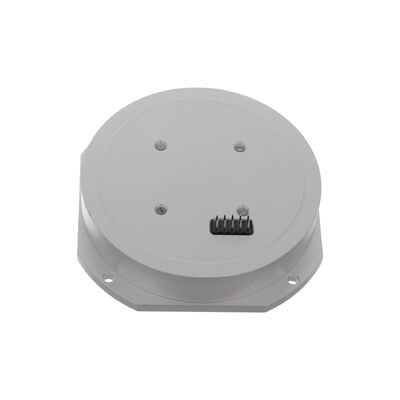

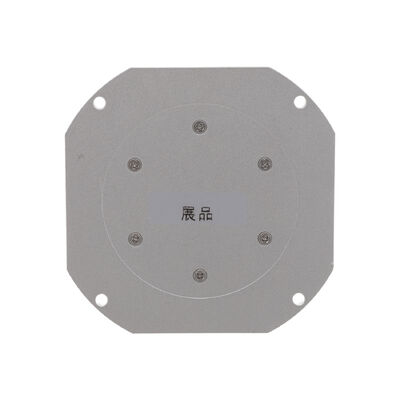

ژیروسکوپ فیبر نوری تاکتیکی مقرون به صرفه با ناپایداری بایاس 0.8 درجه در ساعت در حلقه باز

Name: ژیروسکوپ فیبر نوری تاکتیکی مقرون به صرفه با ناپایداری بایاس 0.8 درجه در ساعت در حلقه باز
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-910
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 240 درجه در ثانیه

ثبات تعصب:

≤0.8°/h

قابلیت تکرار سوگیری صفر:

≤0.8°/h

ضریب پیاده روی تصادفی:

≤0.02 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

نوع خروجی:

آنالوگ

عرض باند:

≥1000 هرتز

بعد:

82 میلی متر × 82 میلی متر × 19.5 میلی متر

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری تاکتیکی

گایرو با فیبر نوری باز

ژیروسکوپ با ناپایداری بایاس کم

توضیح محصول

هزینه موثر تاکتیکی FOG 0.8 ° / ساعت عدم ثبات تعصب Open-Loop فیبر نوری Gyro

جیروسکوپ فیبر نوری MFOG-910 یک سنسور حرکت با دقت بالا است که برای ناوبری رباتیک، وسایل نقلیه مستقل و سیستم های کنترل حرکت صنعتی طراحی شده است.این دستگاه تشخیص دقیق جهت گیری و عملکرد پایدار در برنامه های کاربردی سخت را تضمین می کند.

این محصول دارای یک ساختار ساده بدون قطعات متحرک یا قطعات فرسایش است، که امکان راه اندازی سریع، اندازه جمع و جور و طراحی سبک را فراهم می کند.این ایده آل برای کنترل حالت و برنامه های اندازه گیری در سراسر سیستم عامل های مختلف حامل است.

ترکیب محصول

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
اسکلت، پوسته و اجزای ساختاری حلقه فیبر نوری

مشخصات فنی

پارامتر	مشخصات
محدوده (°/s)	±240
فاکتور مقیاس (mV/°/s)	47±5
عدم خطی بودن فاکتور مقیاس (ppm)	≤1000
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤0.8
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤0.8
پهنای باند 3dB (هرتز)	≥1000
راه رفتن تصادفی (°/√H)	≤0.02
منبع برق (V)	5 ±0.25 +12
مصرف برق (W)	≤1.5
تاثیر (g)	≥1500
سرعت (g)	≥70
عمر (سال)	≥15
MTBF	≥100000 ساعت

طرح طرح

درخواست ها

جیروسکوپ فیبر نوری MFOG-910 به طور گسترده ای در سیستم های ناوبری، ثبات و اندازه گیری نگرش در صنایع مختلف استفاده می شود.

وسایل نقلیه هوایی بدون سرنشین (UAV)
سیستم های ناوبری مستقل
ناوبری دریایی و ثبات
رباتیک و وسایل نقلیه هوشمند
پلتفرم های تثبیت آنتن
سیستم های ردیابی الکترو نوری
سیستم های ناوبری بی حرکت (INS)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سیستم های کنترل حرکت صنعتی

فيزوپتيکا VG910 تعويض

MFOG-910 برای ارائه عملکرد معادل یا برتر در مقایسه با ژایروسکوپ فیبر نوری Fizoptika VG910 طراحی شده است.ارائه یک راه حل جایگزین مقرون به صرفه با افزایش ثبات و قابلیت اطمینان تامین.

مقایسه عملکرد: MFOG-910 در مقابل VG910H1

پارامتر	VG910H1 FOG	MFOG-910 FOG
محدوده سرعت زاویه ای (°/s)	250	±240
ثبات تعصب (RMS، °/h)	1	≤0.8
زاویه راه رفتن تصادفی (°/√h)	0.015	≤0.02
پهنای باند (kHz)	1	≥1
ثبات فاکتور مقیاس (٪)	0.02	≤0.1
زمان شروع	0.03s	شروع سریع
مصرف برق (W)	0.5	≤1.5
ابعاد (ملی متر)	828220	8282195
وزن (g)	150	≤150
دمای کار (°C)	-40 ~ +70	-40 ~ +70
دمای ذخیره (°C)	-55 ~ +85	-55 ~ +85
ارتعاش (RMS، 0.02-2 kHz، g)	30	20
شوک (g، 1 ms)	1200	≥1500
MTBF (20°C)	100،000 ساعت	≥100000 ساعت
طول عمر	15 سال	≥15 سال

پرسش های مکرر

ژايروسکوپ فيبر نوري چيست؟

ژایروسکوپ فیبر نوری (FOG) یک سنسور سرعت زاویه ای با دقت بالا بر اساس اثر Sagnac است.این دستگاه چرخش را با تشخیص تفاوت فاز بین دو پرتوی نور که در جهت های مخالف در داخل یک سیم پیچ فیبر حرکت می کنند، اندازه گیری می کندحسگرهای FOG به طور گسترده ای در سیستم های ناوبری بی وقفه، UAV ها، رباتیک و سیستم های ثبات استفاده می شوند.

آیا MFOG-910 می تواند جای جیروسکوپ فیبر نوری VG910H1 را بگیرد؟

جیروسکوپ نانو فایبر نوری MFOG-910 طراحی شده تا عملکرد قابل مقایسه ای با VG910H1 داشته باشهو مشخصات زیست محیطی، که آن را مناسب به عنوان جایگزینی در بسیاری از سیستم های ناوبری و تثبیت بی وقفه می کند.

مزایایی که از ژایروسکوپ های فیبر نوری دارد چیست؟

ژایروسکوپ های فیبر نوری در مقایسه با ژایروسکوپ های مکانیکی و سنسورهای MEMS مزایای متعددی دارند:

هيچ قسمت متحرکي نداره
قابلیت اطمینان بالا و عمر طولانی
دقت بالا و حرکت کم
مقاومت قوی در برابر لرزش و شوک
طیف گسترده ای از دماهای عملیاتی

این ویژگی ها باعث می شود سنسورهای FOG برای برنامه های ناوبری و هدایت ایده آل باشند.

از ژایروسکوپ های فیبر نوری برای چه کاربردهایی استفاده می شود؟

ناوبری بدون سرنشین و بدون هواپیما
سیستم های ناوبری بی حرکت (INS)
پلتفرم های ثبات الکترو اپتیکال
سیستم های تثبیت آنتن
وسایل نقلیه خودران و رباتیک
سیستم های ناوبری دریایی
سیستم های هدایت هوافضا

چرا برای ناوبری UAV، ژایروسکوپ های فیبر نوری را انتخاب می کنیم؟

ژایروسکوپ های فیبر نوری مزایای متعددی برای سیستم های UAV ارائه می دهند از جمله اندازه گیری دقیق موقعیت، پاسخ سریع و پهنای باند بالا، مقاومت عالی در برابر لرزش،و ثبات طولانی مدت در طول پروازاین ویژگی ها حسگرهای FOG را برای سیستم های کنترل پرواز و ناوبری هواپیماهای بدون سرنشین ایده آل می کنند.

در مقایسه با جیروسکوپ های MEMS، جیروسکوپ های فیبر نوری چگونه هستند؟

ژایروسکوپ های فیبر نوری به طور کلی دقت بالاتری، حرکت کمتر و ثبات طولانی مدت بهتر را در مقایسه با ژایروسکوپ های MEMS ارائه می دهند.ژایروسکوپ های MEMS معمولاً کوچکتر و ارزان تر هستند اما اغلب در سیستم های ناوبری با دقت پایین تری استفاده می شوند که بالاترین عملکرد مورد نیاز نیست.
