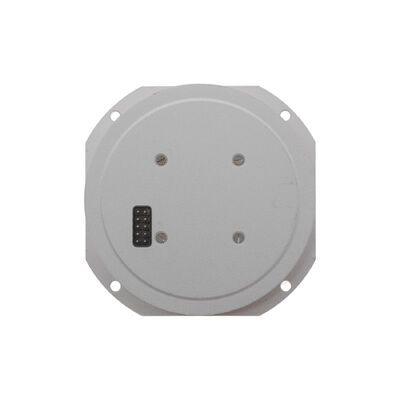

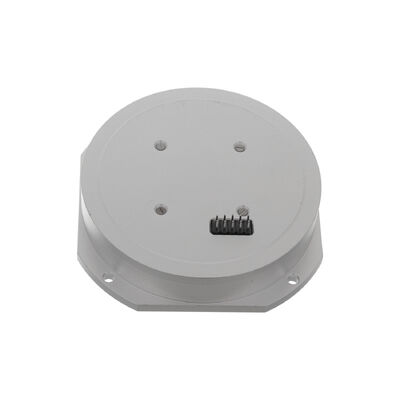

VG910 واحد های اندازه گیری بی وقفه ی ژایرو با فیبر نوری برای ارجاع عنوان نگرش

Name: VG910 واحد های اندازه گیری بی وقفه ی ژایرو با فیبر نوری برای ارجاع عنوان نگرش
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-910
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 240 درجه در ثانیه

ثبات تعصب:

≤0.8°/h

قابلیت تکرار سوگیری صفر:

≤0.8°/h

ضریب پیاده روی تصادفی:

≤0.02 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

نوع خروجی:

آنالوگ

عرض باند:

≥1000 هرتز

بعد:

82 میلی متر × 82 میلی متر × 19.5 میلی متر

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

واحد اندازه گیری بی وقفه ی فیبر نوری

سیستم مرجع جهت نگرش

ژیروسکوپ فیبر نوری با گارانتی

توضیح محصول

VG910 واحد های اندازه گیری بی وقفه ی ژایرو با فیبر نوری برای ارجاع عنوان نگرش

MFOG-910 یک ماژول ژایروسکوپ فیبر نوری فشرده برای سیستم های ناوبری بی وقفه (INS) است. با پایداری بی طرفی عالی و ویژگی های کم سر و صدااین سنسور برای هوافضا حس حرکتی دقیق ارائه می دهد، رباتیک و برنامه های ناوبری دریایی.

این محصول شامل قطعات مسیر نوری، قطعات مدار و قطعات ساختاری است. این یک ساختار ساده بدون قطعات متحرک، بدون قطعات فرسایش، راه اندازی سریع، اندازه کوچک،و وزن کم، که آن را برای کنترل حالت و اندازه گیری حامل های مختلف مناسب می کند.

ترکیب محصول

مجموعه مسیر نوری
صفحه مدار سیگنال شناسایی و کنترل
استخوان، پوسته و سایر قطعات ساختاری حلقه فیبر نوری

مشخصات اصلی عملکرد

پارامتر	شاخص های عملکرد
محدوده (°/s)	±240
فاکتور مقیاس (mV/°/s)	47±5
عدم خطی بودن فاکتور مقیاس (ppm)	≤1000
ثبات بی طرفی صفر (10s، 1σ، °/H)	≤0.8
تکرار پذیری بی طرفی صفر (1σ، °/H)	≤0.8
پهنای باند 3dB (هرتز)	≥1000
راه رفتن تصادفی (°/√H)	≤0.02
منبع برق (V)	5±0.25±12
مصرف برق (W)	≤1.5
تاثیر (g)	≥1500
سرعت (g)	≥70
عمر (سال)	≥15
MTBF	≥100000

طرح طرح

درخواست ها

جیروسکوپ فیبر نوری MFOG-910 به طور گسترده ای در سیستم های ناوبری، ثبات و اندازه گیری وضعیت استفاده می شود.

وسایل نقلیه هوایی بدون سرنشین (UAV)
سیستم های ناوبری مستقل
ناوبری دریایی و ثبات
رباتیک و وسایل نقلیه هوشمند
پلتفرم های تثبیت آنتن
سیستم های ردیابی الکترو نوری
سیستم های ناوبری بی حرکت (INS)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سیستم های کنترل حرکت صنعتی

فيزوپتيکا VG910 تعويض

MFOG-910 برای ارائه عملکرد معادل یا برتر در مقایسه با ژایروسکوپ فیبر نوری Fizoptika VG910 طراحی شده است.

مزایا شامل:

ثبات تعصب قابل مقایسه و عملکرد پیاده روی تصادفی
محدوده اندازه گیری سرعت زاویه ای سازگار
ساختار جمع و جور و سبک وزن
بهبود ثبات و قابلیت اطمینان تامین
راه حل جایگزین مقرون به صرفه

این باعث می شود MFOG-910 یک انتخاب عالی برای مشتریان به دنبال جایگزینی قابل اعتماد برای Fizoptika VG910 در برنامه های ناوبری و ثبات بی وقفه باشد.

مقایسه MFOG-910 در مقابل VG910H1

پارامتر	VG910H1 جیروسکوپ فیبر نوری	MFOG-910 مایکرو نانو فیبر نوری جیروسکوپ
محدوده سرعت زاویه ای (°/s)	250	±240
ثبات تعصب (RMS، °/h)	1	≤0.8
زاویه راه رفتن تصادفی (°/√h)	0.015	≤0.02
پهنای باند (kHz)	1	≥1
ثبات فاکتور مقیاس / تکرار پذیری (RMS،٪)	0.02	≤0.1
زمان (های) شروع	0.03	شروع سریع
مصرف برق (W)	0.5	≤1.5
ابعاد (ملی متر)	82 × 82 × 20	82 × 82 × 195
وزن (g)	150	≤150
دمای کار (°C)	-40 ~ +70	-40 ~ +70
دمای ذخیره (°C)	-55 ~ +85	-55 ~ +85
ارتعاش (RMS، 0.02-2 kHz، g)	30	20
شوک (g، 1 ms)	1200	≥1500
MTBF (20°C)	100000 ساعت	≥100000 ساعت
طول عمر	15 سال	≥15 سال

پرسش های مکرر

ژايروسکوپ فيبر نوري چيست؟

ژایروسکوپ فیبر نوری (FOG) یک سنسور سرعت زاویه ای با دقت بالا بر اساس اثر Sagnac است.این دستگاه چرخش را با تشخیص تفاوت فاز بین دو پرتوی نور که در جهت های مخالف در داخل یک سیم پیچ فیبر حرکت می کنند، اندازه گیری می کندحسگرهای FOG به طور گسترده ای در سیستم های ناوبری بی وقفه، UAV ها، رباتیک و سیستم های ثبات استفاده می شوند.

آیا MFOG-910 می تواند جای جیروسکوپ فیبر نوری VG910H1 را بگیرد؟

جیروسکوپ نانو فایبر نوری MFOG-910 طراحی شده تا عملکرد قابل مقایسه ای با VG910H1 داشته باشهو مشخصات زیست محیطی، که آن را مناسب به عنوان جایگزینی در بسیاری از سیستم های ناوبری و تثبیت بی وقفه می کند.

مزایایی که از ژایروسکوپ های فیبر نوری دارد چیست؟

ژایروسکوپ های فیبر نوری در مقایسه با ژایروسکوپ های مکانیکی و سنسورهای MEMS مزایای متعددی دارند:

هيچ قسمت متحرکي نداره
قابلیت اطمینان بالا و عمر طولانی
دقت بالا و حرکت کم
مقاومت قوی در برابر لرزش و شوک
طیف گسترده ای از دماهای عملیاتی

این ویژگی ها باعث می شود سنسورهای FOG برای برنامه های ناوبری و هدایت ایده آل باشند.

از ژایروسکوپ های فیبر نوری برای چه کاربردهایی استفاده می شود؟

ناوبری بدون سرنشین و بدون هواپیما
سیستم های ناوبری بی حرکت (INS)
پلتفرم های ثبات الکترو اپتیکال
سیستم های تثبیت آنتن
وسایل نقلیه خودران و رباتیک
سیستم های ناوبری دریایی
سیستم های هدایت هوافضا

چرا برای ناوبری UAV، ژایروسکوپ های فیبر نوری را انتخاب می کنیم؟

ژایروسکوپ های فیبر نوری چندین مزیت برای سیستم های UAV ارائه می دهند:

اندازه گیری دقیق حالت
پاسخ سریع و پهنای باند بالا
مقاومت عالی در برابر لرزش
ثبات طولانی مدت در طول پرواز

این ویژگی ها حسگرهای FOG را برای سیستم های کنترل پرواز و ناوبری هواپیماهای بدون سرنشین ایده آل می کنند.

در مقایسه با جیروسکوپ های MEMS، جیروسکوپ های فیبر نوری چگونه هستند؟

ژایروسکوپ های فیبر نوری به طور کلی:

دقت بالاتر
حرکت پایین تر
ثبات بلند مدت بهتر

ژایروسکوپ های MEMS معمولاً کوچکتر و ارزان تر هستند اما اغلب در سیستم های ناوبری با دقت پایین تر استفاده می شوند.
