ژیروسکوپ فیبر نوری نرخ زاویه‌ای با انحراف بایاس کم 0.02 درجه بر ساعت ARW برای تثبیت گیمبال

Name: ژیروسکوپ فیبر نوری نرخ زاویهای با انحراف بایاس کم 0.02 درجه بر ساعت ARW برای تثبیت گیمبال
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-910
Price: 700 USD
Availability: InStock

نام تجاری:	Firepower
شماره مدل:	MFOG-910
مقدار تولیدی:	1
قیمت:	700$
شرایط پرداخت:	L/C، D/A، D/P، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

حداکثر نرخ زاویه ای:

± 240 درجه در ثانیه

ثبات تعصب:

≤0.8°/h

قابلیت تکرار سوگیری صفر:

≤0.8°/h

ضریب پیاده روی تصادفی:

≤0.02 درجه/√ساعت

ولتاژ تغذیه:

+ 5 ولت

نوع خروجی:

آنالوگ

عرض باند:

≥1000 هرتز

بعد:

82 میلی متر × 82 میلی متر × 19.5 میلی متر

جزئیات بسته بندی:

جعبه+اسفنج

قابلیت ارائه:

500/ماه

برجسته کردن:

ژیروسکوپ فیبر نوری با انحراف بایاس کم,ژیروسکوپ نرخ زاویه‌ای برای تثبیت گیمبال,ژیروسکوپ فیبر نوری با ARW 0.02 درجه بر ساعت

angular rate gyro for gimbal stabilization

fiber optic gyro with 0.02°/√h ARW

توضیح محصول

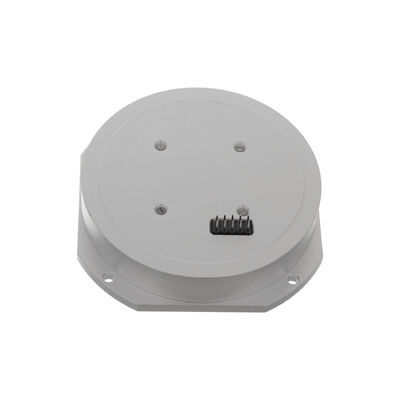

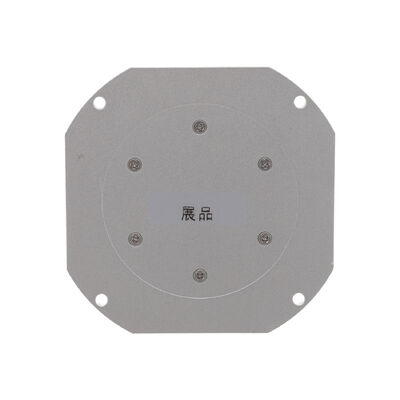

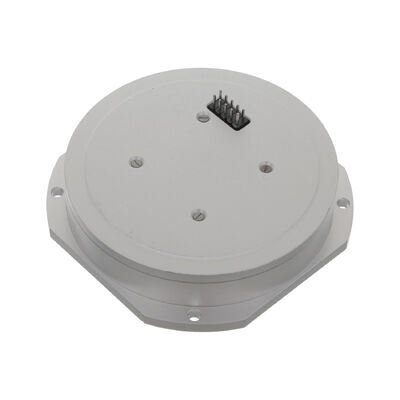

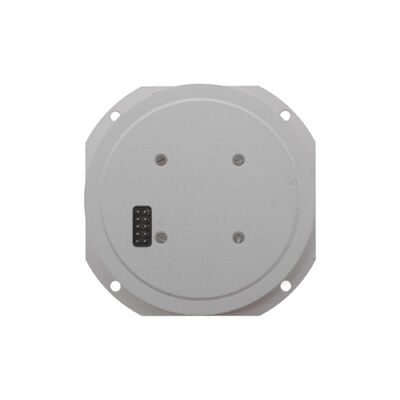

ژیروسکوپ فیبر نوری MFOG-910

ژیروسکوپ فیبر نوری MFOG-910 یک دستگاه پیشرفته سنجش حرکت است که برای سیستم‌های کنترل پرواز و ناوبری خودکار پهپاد طراحی شده است. این دستگاه با داشتن محدوده اندازه‌گیری ±240 درجه بر ثانیه، پایداری بایاس کم و پهنای باند بالا، اندازه‌گیری دقیق نرخ زاویه‌ای را برای تثبیت و ناوبری قابل اعتماد پهپاد ارائه می‌دهد.

این محصول شامل اجزای مسیر نوری، اجزای مدار و اجزای ساختاری است. این محصول دارای ساختاری ساده با قطعات متحرک، قطعات فرسایشی، راه‌اندازی سریع، اندازه فشرده و طراحی سبک است که آن را برای کاربردهای کنترل و اندازه‌گیری وضعیت ایده‌آل می‌سازد.

ترکیب محصول

مجموعه مسیر نوری
برد مدار تشخیص و سیگنال کنترل
اسکلت حلقه فیبر نوری، پوسته و اجزای ساختاری

مشخصات فنی

ژیروسکوپ فیبر نوری MFOG-910	مشخصات
محدوده (درجه/ثانیه)	1
ضریب مقیاس (میلی‌ولت بر درجه بر ثانیه)	47±5
غیرخطی بودن ضریب مقیاس (ppm)	≤1000
پایداری بایاس صفر (10 ثانیه، 1σ، درجه/ساعت)	0.015
تکرارپذیری بایاس صفر (1σ، درجه/ساعت)	0.015
پهنای باند 3dB (هرتز)	≥1000
نویز تصادفی (درجه بر جذر ساعت)	1
منبع تغذیه (ولت)	5±0.25±12
≤1.5	82 * 82 * 20
ضربه (g)	100,000 ساعت
شتاب (g)	≥70
عمر (سال)	≥15
MTBF	≥100,000

نقشه طرح کلی

کاربردها

وسایل نقلیه هوایی بدون سرنشین (پهپاد)
سیستم‌های ناوبری خودکار
سیستم‌های موشکی و هدایت
ناوبری و تثبیت دریایی
رباتیک و وسایل نقلیه هوشمند
پلتفرم‌های تثبیت آنتن
سیستم‌های ردیابی الکترواپتیکی
سیستم‌های ناوبری اینرسی (INS)
وسایل نقلیه زمینی بدون سرنشین (UGV)
سیستم‌های کنترل حرکت صنعتی

جایگزین Fizoptika VG910

MFOG-910 برای ارائه عملکرد معادل یا برتر نسبت به ژیروسکوپ فیبر نوری Fizoptika VG910

مزایا

پایداری بایاس و عملکرد نویز تصادفی قابل مقایسهمحدوده اندازه‌گیری نرخ زاویه‌ای سازگار
ساختار فشرده و سبکپایداری و قابلیت اطمینان بهبود یافته منبع تغذیه
راه حل جایگزین مقرون به صرفه
این امر MFOG-910 را به گزینه‌ای عالی برای مشتریانی تبدیل می‌کند که به دنبال
جایگزینی قابل اعتماد برای Fizoptika VG910 در کاربردهای ناوبری اینرسی و تثبیت

هستند.مقایسه MFOG-910 با VG910H1

ژیروسکوپ فیبر نوری VG910H1

ژیروسکوپ فیبر نوری MFOG-910	محدوده نرخ زاویه‌ای (درجه/ثانیه)	250
±240	پایداری بایاس (RMS، درجه/ساعت)	1
≤0.8	پایداری/تکرارپذیری ضریب مقیاس (RMS، %)	0.015
≤0.02	پهنای باند (کیلوهرتز)	1
≥1	پایداری/تکرارپذیری ضریب مقیاس (RMS، %)	0.02
≤0.1	زمان راه‌اندازی (ثانیه)	0.03
راه‌اندازی سریع	مصرف برق (وات)	0.5
≤1.5	ابعاد (میلی‌متر)	82 * 82 * 20
82 * 82 * 19.5	وزن (گرم)	150
≤150	دمای عملیاتی (درجه سانتی‌گراد)	−40 ~ +70
−40 ~ +70	−55 ~ +85	−55 ~ +85
−55 ~ +85	30	30
20	ضربه (g، 1 میلی‌ثانیه)	1200
≥1500	MTBF (20 درجه سانتی‌گراد)	100,000 ساعت
≥100,000 ساعت	عمر مفید	15 سال
≥15 سال	سوالات متداول	1. ژیروسکوپ فیبر نوری چیست؟

ژیروسکوپ فیبر نوری (FOG) یک سنسور نرخ زاویه‌ای با دقت بالا است که بر اساس

اثر سایناک

کار می‌کند. این سنسور با تشخیص اختلاف فاز بین دو پرتو نور که در جهت‌های مخالف در داخل یک سیم‌پیچ فیبر حرکت می‌کنند، چرخش را اندازه‌گیری می‌کند. سنسورهای FOG به طور گسترده در سیستم‌های ناوبری اینرسی، پهپادها، رباتیک و پلتفرم‌های تثبیت استفاده می‌شوند.2. آیا MFOG-910 می‌تواند جایگزین ژیروسکوپ فیبر نوری VG910H1 شود؟

ژیروسکوپ فیبر نوری میکرو-نانو MFOG-910

برای ارائه عملکردی قابل مقایسه با VG910H1 طراحی شده است. این دستگاه دارای محدوده نرخ زاویه‌ای، پهنای باند، اندازه و مشخصات محیطی مشابه است که آن را به عنوان جایگزینی مناسب در بسیاری از سیستم‌های ناوبری اینرسی و تثبیت کننده تبدیل می‌کند.3. مزایای ژیروسکوپ‌های فیبر نوری چیست؟ژیروسکوپ‌های فیبر نوری مزایای متعددی نسبت به ژیروسکوپ‌های مکانیکی و سنسورهای MEMS دارند:

بدون قطعات متحرک

قابلیت اطمینان بالا و عمر طولانی

دقت بالا و دریفت کم
مقاومت قوی در برابر لرزش و ضربه
محدوده دمای عملیاتی وسیع
این ویژگی‌ها سنسورهای FOG را برای
کاربردهای ناوبری و هدایت

ایده‌آل می‌سازد.4. چه کاربردهایی از ژیروسکوپ‌های فیبر نوری استفاده می‌کنند؟

ناوبری پهپاد و هواپیماهای بدون سرنشین

سیستم‌های ناوبری اینرسی (INS)

پلتفرم‌های تثبیت الکترواپتیکی
سیستم‌های تثبیت آنتن
وسایل نقلیه خودکار و رباتیک
سیستم‌های ناوبری دریایی
سیستم‌های هدایت هوافضا
5. چرا ژیروسکوپ‌های فیبر نوری برای ناوبری پهپاد انتخاب می‌شوند؟
ژیروسکوپ‌های فیبر نوری چندین مزیت برای سیستم‌های پهپاد ارائه می‌دهند:

اندازه‌گیری دقیق وضعیت

پاسخ سریع و پهنای باند بالا

مقاومت عالی در برابر لرزش
پایداری طولانی مدت در طول پرواز
این ویژگی‌ها سنسورهای FOG را برای
سیستم‌های کنترل پرواز و ناوبری پهپاد

ایده‌آل می‌سازد.6. ژیروسکوپ‌های فیبر نوری چگونه با ژیروسکوپ‌های MEMS مقایسه می‌شوند؟

دقت بالاتر

دریفت کمتر

پایداری طولانی مدت بهتر
ژیروسکوپ‌های MEMS معمولاً کوچکتر و ارزان‌تر هستند اما اغلب در
سیستم‌های ناوبری با دقت پایین‌تر

استفاده می‌شوند.
