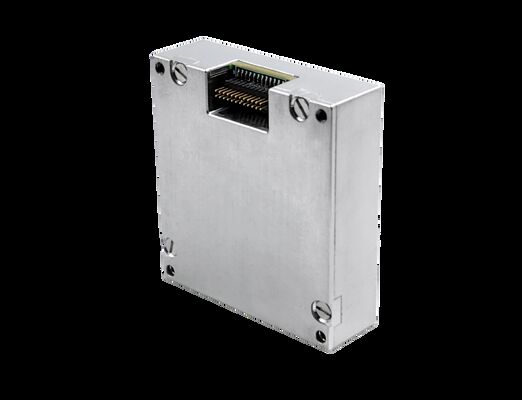

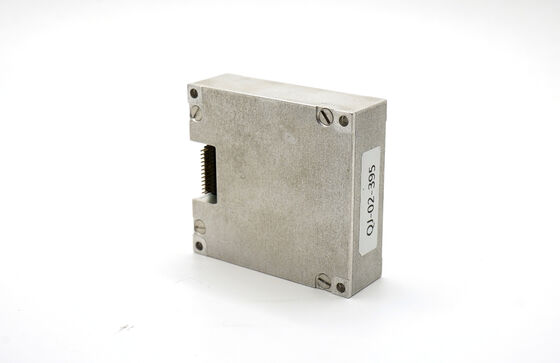

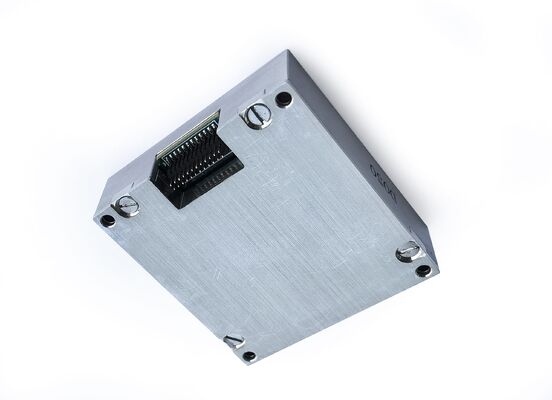

سنسور 10- محور IMU ± 0.8°/h ثبات تعصب کم سر و صدا برای کنترل حالت هواپیما بدون سرنشین

Name: سنسور 10- محور IMU ± 0.8°/h ثبات تعصب کم سر و صدا برای کنترل حالت هواپیما بدون سرنشین
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	500$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده ژیروسکوپ:

500/2000 º/s

پایداری تعصب صفر:

0.8 درجه در ساعت

تعصب شتاب سنج:

0.06 میلی گرم

رابط:

SPI/CAN

وزن ها:

50 گرم

مصرف برق:

1.5 وات

نام محصول:

IMU Gyro برای پهپاد

ابعاد:

44 44 44 میلی متر

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

سنسور 10 محوری IMU برای هواپیماهای بدون سرنشین,ژایروسکوپ کم سر و صدا IMU,کنترل موضع هواپیماهای بدون سرنشین با ثبات بالا

low noise IMU gyroscope

high stability drone attitude control

توضیح محصول

سنسور IMU ده محوره با پایداری بایاس ±0.8°/ساعت

واحد اندازه‌گیری اینرسیایی با عملکرد بالا که برای کاربردهای کنترل وضعیت پهپاد که نیازمند دقت استثنایی و ویژگی‌های نویز کم هستند، طراحی شده است.

بررسی اجمالی محصول

واحد اندازه‌گیری اینرسیایی 16488HB عملکرد استثنایی را با ژیروسکوپ و شتاب‌سنج سه محوره خود ارائه می‌دهد. این واحد که برای کاربردهای دقیق مهندسی شده است، پایداری و قابلیت اطمینان را افزایش می‌دهد و آن را به جایگزینی ایده‌آل برای Adis 16497 در کاربردهایی که دقت و سازگاری بالایی دارند، تبدیل می‌کند.

ویژگی های کلیدی

ژیروسکوپ دیجیتال سه محوره:محدوده اندازه‌گیری دینامیکی ±2000°/s با پایداری بایاس صفر 3°/ساعت (GJB، 10S، محور Z) و 0.8°/ساعت (ALLAN، محور Z)
شتاب‌سنج دیجیتال سه محوره:محدوده اندازه‌گیری دینامیکی ±200g با پایداری بایاس صفر 0.4mg (GJB، 10S) و 0.06mg (ALLAN)
مغناطیس‌سنج دیجیتال سه محوره:محدوده اندازه‌گیری دینامیکی 2.5 گاوس
فشارسنج دیجیتال:محدوده عملکرد 300mbar تا 1100mbar
قابلیت اطمینان بالا:MTBF 20000 ساعت
دقت در محدوده دمایی کامل:عملکرد تضمین شده از -40℃ تا +80℃ با کالیبراسیون و جبران دما داخلی
مقاومت در برابر لرزش:مناسب برای عملکرد تحت لرزش شدید (6.06G، 20-2000Hz)
مقاومت در برابر ضربه:قادر به تحمل شرایط ضربه بزرگ (1000G، 0.5ms)

مشخصات فنی

پارامترهای ژیروسکوپ

پارامتر	شرایط تست	مقدار معمول	حداکثر مقدار	واحد
محدوده اندازه‌گیری دینامیکی		500	2000	°/s
پایداری بایاس صفر	واریانس آلان، محور Z	0.8		°/ساعت
پایداری بایاس صفر	واریانس آلان، محور X و Y	1.6		°/ساعت
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃~+70℃، دمای ثابت)، محور Z	3		°/ساعت
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃~+70℃، دمای ثابت)، محور X و Y	6		°/ساعت
بایاس صفر	محدوده بایاس صفر، محور Z	±0.07		°/s
بایاس صفر	محدوده بایاس صفر، محور X و Y	±0.2		°/s
تغییر بایاس صفر در محدوده دمایی کامل	محور Z	±0.02		°/s
تغییر بایاس صفر در دما	محور X و Y	±0.06		°/s
تکرارپذیری شروع متوالی	محور Z	0.002
تکرارپذیری شروع متوالی	محور X و Y	0.006
تکرارپذیری شروع روز به روز	محور Z	0.003		/s
تکرار شروع روز به روز	محور X و Y	0.009		°/s
اثر شتاب خطی بر بایاس		0.002		°/s/g
تاثیر لرزش بر بایاس صفر	تغییر قبل و بعد از لرزش	0.002		°/s/g
تاثیر لرزش بر بایاس صفر	تغییر قبل و در حین لرزش	0.002		°/s/g
دقت ضریب مقیاس	محور Z	0.3		%
دقت ضریب مقیاس	محور X و Y	0.6		%
غیرخطی بودن ضریب مقیاس	محور Z	0.01		%FS
غیرخطی بودن ضریب مقیاس	محور X و Y	0.02		%FS
راه رفتن تصادفی زاویه ای		0.15		°/√hr
چگالی نویز		0.001		°/s/√Hz
وضوح		3.052*10⁻⁷		/s/LSB
پهنای باند		200		Hz

پارامترهای شتاب‌سنج

پارامتر	شرایط تست	مقدار معمول	حداکثر مقدار	واحد
محدوده اندازه‌گیری دینامیکی		16	200	g
پایداری بایاس صفر	واریانس آلان	0.06		mg
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃~+70℃، دمای ثابت)	0.4		mg
محدوده بایاس صفر		2		mg
تغییر بایاس صفر در کل محدوده دما	مقدار پیک تا پیک	4		mg
تکرارپذیری شروع های متوالی		0.5		mg
تکرارپذیری شروع روزانه		0.8		mg
ضریب دمای بایاس صفر		0.05	0.1	mg/℃
دقت ضریب مقیاس		0.5		%
غیرخطی بودن ضریب مقیاس		0.1		%FS
راه رفتن تصادفی سرعت		0.029		m/s/√hr
چگالی نویز		0.025		mg/√Hz
وضوح		1.221*10⁻⁸		g/LSB
پهنای باند		200		Hz

پارامترهای اضافی

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
محدوده میدان مغناطیسی	Brg,xy		±13		گاوس
محدوده میدان مغناطیسی	Brg,z		±25		گاوس
وضوح			0.3		μT
دقت هدینگ	30μT جزء ژئومغناطیسی افقی، 25℃		±2.5		درجه
محدوده اندازه‌گیری دینامیکی			2.5		گاوس
بایاس صفر	محیط غیر مغناطیسی		15		mgauss
محدوده اندازه‌گیری دینامیکی		300		1100	mbar
بایاس صفر			4.5		mbar
نرخ باود	SPI			15	MHz
نرخ باود	CAN			1	MHz
فرکانس نمونه‌برداری	SPI	2460	2460		Hz
فرکانس نمونه‌برداری	CAN		200		Hz
ولتاژ		3.0	3.3	3.6	V
مصرف برق			1.5		W
ریپل	P-P		100		mV
زمان ته نشینی	از 0 ولت تا 3.3 ولت		80		ms
اندازه			474414		mm
وزن			50		g
دمای عملیاتی		-40		70	℃
دمای ذخیره سازی		-45		75	℃
لرزش	20~2000Hz, 6.06g
ضربه	1000g, 0.5ms
MTBF			20000		h
زمان کار مداوم			120		h

نکته ①: انحراف صفر کل فرآیند تغییر دما را محاسبه کنید، نرخ تغییر دما ≤1℃/min است و محدوده دما -40℃~+70℃ است.
نکته ②: شرایط لرزش 6.06G، 20Hz~2000Hz است.
