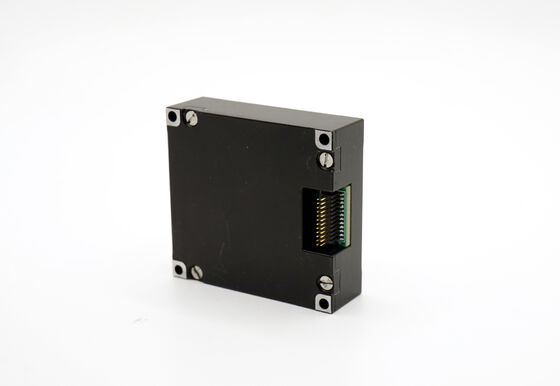

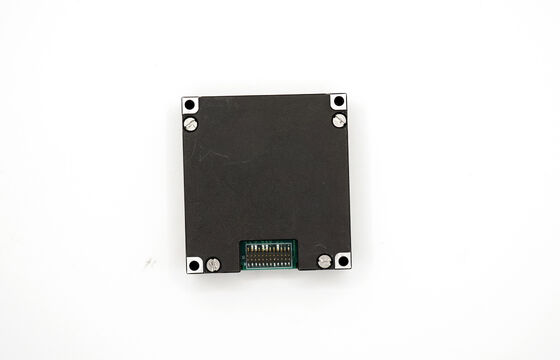

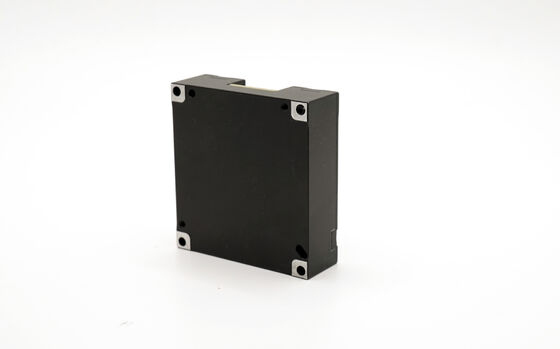

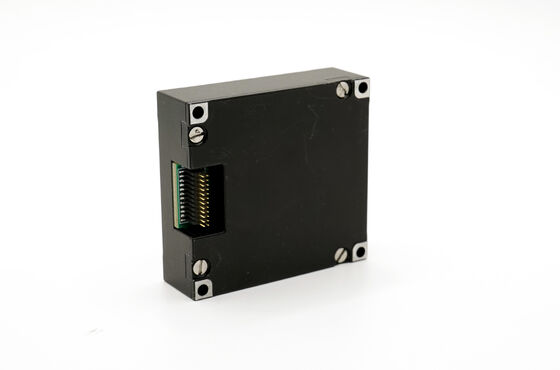

واحد اندازه گیری بی وقفه 10 محوری Adis16497 با ثبات بالا برای موقعیت مکانی خودروهای مستقل

Name: واحد اندازه گیری بی وقفه 10 محوری Adis16497 با ثبات بالا برای موقعیت مکانی خودروهای مستقل
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	500$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

کالیبراسیون:

کالیبره شده کارخانه

واریانس گریو آلن:

0.8 درجه در ساعت

محدوده ژیروسکوپ:

500/2000 درجه/ثانیه

اندازه:

44 44 44 میلی متر

فشارسنج:

300 مگابا

رابط ارتباطی:

1 کانال SPI/CAN

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

Adis16497 10 محور IMU,واحد اندازه گیری بی وقفه با ثبات بالا,IMU موقعیت گیری خودرو

high stability inertial measurement unit

autonomous vehicle positioning IMU

توضیح محصول

واحد اندازه‌گیری اینرسی 10 محوره ADIS16497 با پایداری بالا

طراحی شده برای موقعیت‌یابی وسایل نقلیه خودران و کاربردهای با عملکرد بالا

بررسی اجمالی محصول

IMU 16488HB یک واحد اندازه‌گیری اینرسی مبتنی بر MEMS است که برای کاربردهای نیازمند دقت و قابلیت اطمینان بالا طراحی شده است. با محدوده دینامیکی ±2000 درجه بر ثانیه و ±200g، این واحد برای حامل‌های حرکت بدون سرنشین، سیستم‌های ارتباطی سیار و پلتفرم‌های تثبیت‌کننده ایده‌آل است. این دستگاه به عنوان جایگزینی مستقیم برای ADIS16497 عمل می‌کند و دقت بهبود یافته و عملکرد برتری را ارائه می‌دهد.

ویژگی‌های کلیدی

ژیروسکوپ دیجیتال سه محوره

محدوده اندازه‌گیری دینامیکی ±2000 درجه بر ثانیه
پایداری بایاس صفر: 3 درجه بر ساعت (GJB، 10S، محور Z)، 0.8 درجه بر ساعت (آلن، محور Z)

شتاب‌سنج دیجیتال سه‌محوره

محدوده اندازه‌گیری دینامیکی ±200g
پایداری بایاس صفر: 0.4 میلی‌گرم (GJB، 10S)، 0.06 میلی‌گرم (آلن)

سنسورهای اضافی

مغناطیس‌سنج دیجیتال سه‌محوره: 2.5 گاوس
فشارسنج دیجیتال: محدوده 300-1100 میلی‌بار

عملکرد و قابلیت اطمینان

قابلیت اطمینان بالا: MTBF 20000 ساعت
دقت تضمین شده در سراسر محدوده دمایی کامل (-40 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد)
کالیبراسیون و جبران دمای با عملکرد بالا داخلی
تحت لرزش شدید (6.06G، 20-2000Hz) کار می‌کند
شرایط ضربه بزرگ را تحمل می‌کند (1000G، 0.5ms)

مشخصات فنی

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
ژیروسکوپ
محدوده اندازه‌گیری دینامیکی		500		2000	درجه بر ثانیه
پایداری بایاس صفر	واریانس آلن، محور Z		0.8		درجه بر ساعت
پایداری بایاس صفر	واریانس آلن، محور X و Y		1.6		درجه بر ساعت
پایداری بایاس صفر	میانگین 10 ثانیه‌ای (-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد)، محور Z		3		درجه بر ساعت
پایداری بایاس صفر	میانگین 10 ثانیه‌ای (-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد)، محور X و Y		6		درجه بر ساعت
بایاس صفر	محدوده بایاس صفر، محور Z		±0.07		درجه بر ثانیه
بایاس صفر	محدوده بایاس صفر، محور X و Y		±0.2		درجه بر ثانیه
تغییر بایاس صفر	محدوده دمایی کامل، محور Z		±0.02		درجه بر ثانیه
تغییر بایاس صفر	محدوده دمایی کامل، محور X و Y		±0.06		درجه بر ثانیه
تکرارپذیری راه‌اندازی متوالی	محور Z		0.002
تکرارپذیری راه‌اندازی متوالی	محور X و Y		0.006
تکرارپذیری راه‌اندازی روزانه	محور Z		0.003		درجه بر ثانیه
تکرارپذیری راه‌اندازی روزانه	محور X و Y		0.009		درجه بر ثانیه
اثر شتاب خطی بر بایاس			0.002		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر	تغییر قبل و بعد از لرزش		0.002		درجه بر ثانیه بر گرم
تأثیر لرزش بر بایاس صفر	تغییر قبل و در حین لرزش		0.002		درجه بر ثانیه بر گرم
دقت ضریب مقیاس	محور Z		0.3		درصد
دقت ضریب مقیاس	محور X و Y		0.6		درصد
غیرخطی بودن ضریب مقیاس	محور Z		0.01		درصد FS
غیرخطی بودن ضریب مقیاس	محور X و Y		0.02		درصد FS
راه رفتن تصادفی زاویه‌ای			0.15		درجه بر رادیکال ساعت
چگالی نویز			0.001		درجه بر ثانیه بر رادیکال هرتز
وضوح			3.052*10⁻⁷		درجه بر ثانیه بر LSB
پهنای باند			200		هرتز
شتاب‌سنج
محدوده اندازه‌گیری دینامیکی		16		200	گرم
پایداری بایاس صفر	واریانس آلن		0.06		میلی‌گرم
پایداری بایاس صفر	میانگین 10 ثانیه‌ای (-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد)		0.4		میلی‌گرم
محدوده بایاس صفر			2		میلی‌گرم
تغییر بایاس صفر	محدوده دمایی کامل، پیک تا پیک		4		میلی‌گرم
تکرارپذیری راه‌اندازی متوالی			0.5		میلی‌گرم
تکرارپذیری راه‌اندازی روزانه			0.8		میلی‌گرم
ضریب دمای بایاس صفر		0.05	0.1		میلی‌گرم بر درجه سانتی‌گراد
دقت ضریب مقیاس			0.5		درصد
غیرخطی بودن ضریب مقیاس			0.1		درصد FS
راه رفتن تصادفی سرعت			0.029		متر بر ثانیه بر رادیکال ساعت
چگالی نویز			0.025		میلی‌گرم بر رادیکال هرتز
وضوح			1.221*10⁻⁸		g بر LSB
پهنای باند			200		هرتز
مغناطیس‌سنج
محدوده میدان مغناطیسی	Brg,xy		±13		گاوس
محدوده میدان مغناطیسی	Brg,z		±25		گاوس
وضوح			0.3		میکروتسلا
دقت جهت	30 میکروتسلا مؤلفه ژئومغناطیسی افقی، 25 درجه سانتی‌گراد		±2.5		درجه
محدوده اندازه‌گیری دینامیکی			2.5		گاوس
بایاس صفر	محیط غیر مغناطیسی		15		میلی‌گاوس
فشارسنج
محدوده اندازه‌گیری دینامیکی		300		1100	میلی‌بار
بایاس صفر			4.5		میلی‌بار
رابط ارتباطی
نرخ باود	SPI یک طرفه			15	مگاهرتز
نرخ باود	CAN یک طرفه			1	مگاهرتز
فرکانس نمونه‌برداری	SPI	2460	2460		هرتز
فرکانس نمونه‌برداری	CAN		200		هرتز
مشخصات الکتریکی
ولتاژ		3.0	3.3	3.6	ولت
مصرف برق				1.5	وات
ریپل	P-P			100	میلی‌ولت
زمان تثبیت	از 0 ولت تا 3.3 ولت			80	میلی‌ثانیه
مشخصات ساختاری
اندازه			474414		میلی‌متر
وزن			50		گرم
محیط استفاده
دمای کارکرد		-40		70	درجه سانتی‌گراد
دمای ذخیره‌سازی		-45		75	درجه سانتی‌گراد
لرزش	20-2000Hz، 6.06g
ضربه	1000g، 0.5ms
قابلیت اطمینان
MTBF			20000		ساعت
زمان کارکرد مداوم			120		ساعت

①: انحراف صفر کل فرآیند تغییر دما را محاسبه کنید، نرخ تغییر دما ≤1 درجه سانتی‌گراد در دقیقه، محدوده دما -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد

②: شرایط لرزش 6.06G، 20Hz~2000Hz
