واحد اندازه‌گیری اینرسی نسل بعدی ۱۰ محوره برای ناوبری دقیق

Name: واحد اندازهگیری اینرسی نسل بعدی ۱۰ محوره برای ناوبری دقیق
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	500$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دامنه اندازه گیری پویا:

500/2000 درجه در ثانیه

پایداری بایاس ژیروسکوپ:

0.8 درجه در ساعت

پیاده روی تصادفی:

0.15 درجه/√ساعت

دامنه شتاب سنج:

16/200 گرم

ابعاد کلی:

47×44×14

رابط:

CAN/SPI

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

IMU 10 محوره برای ناوبری دقیق,واحد اندازه‌گیری اینرسی با ژیرو,سنسور شتاب‌سنج IMU با دقت بالا

inertial measurement unit with gyro

high-accuracy IMU accelerometer sensor

توضیح محصول

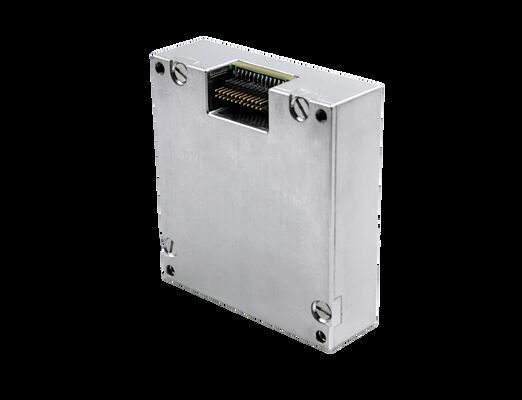

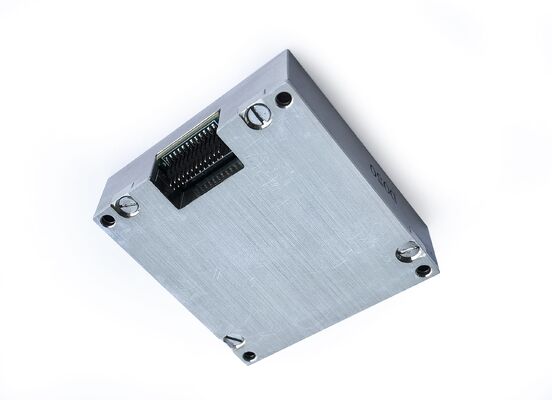

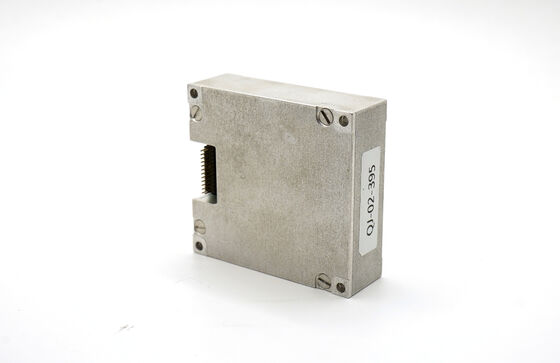

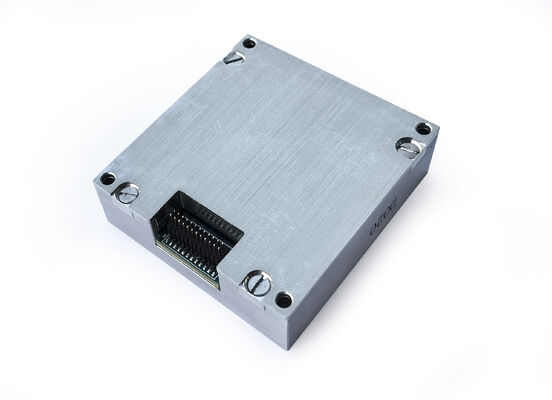

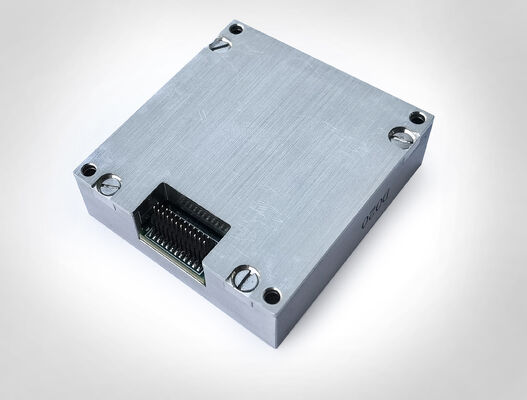

واحد اندازه‌گیری اینرسی ۱۰ محوره نسل جدید برای ناوبری دقیق

بررسی اجمالی محصول

IMU 16488HB دارای سنسورهای MEMS با عملکرد بالا است که قابلیت‌های حسگر حرکتی استثنایی را ارائه می‌دهد. الگوریتم‌های پیشرفته کالیبراسیون و جبران دما، دقت بالایی را در محیط‌های پویا تضمین می‌کنند. این واحد به عنوان جایگزینی ایده‌آل برای Adis 16497 عمل می‌کند و عملکرد برتری را برای حامل‌های حرکت بدون سرنشین و سیستم‌های نقشه‌برداری ارائه می‌دهد.

ویژگی های محصول

ژیروسکوپ دیجیتال سه محوره: ±2000°/s محدوده اندازه‌گیری دینامیکی؛ پایداری بایاس صفر: 3°/h (GJB، 10S، محور Z)، 0.8°/h (ALLAN، محور Z)
شتاب‌سنج دیجیتال سه محوره: ±200g محدوده اندازه‌گیری دینامیکی؛ پایداری بایاس صفر: 0.4mg (GJB، 10S)، 0.06mg (ALLAN)
مغناطیس‌سنج دیجیتال سه محوره: 2.5 گاوس
فشارسنج دیجیتال: 300mbar ~ 1100mbar
قابلیت اطمینان بالا: MTBF 20000 ساعت
دقت تضمین شده در محدوده دمایی کامل (-40℃ تا +80℃): الگوریتم کالیبراسیون و جبران دمای با عملکرد بالا داخلی
مقاومت در برابر لرزش: مناسب برای عملکرد تحت لرزش شدید (6.06 G، 20-2000 هرتز)
مقاومت در برابر ضربه: مناسب برای کار در شرایط ضربه بزرگ (1000 G، 0.5ms)

مشخصات فنی

پارامتر	شرایط تست	حداقل مقدار	مقدار معمول	حداکثر مقدار	واحد
ژیروسکوپ
محدوده اندازه‌گیری دینامیکی			500	2000	°/s
پایداری بایاس صفر	واریانس آلان، محور Z		0.8		°/h
پایداری بایاس صفر	واریانس آلان، محور X و Y		1.6		°/h
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃ تا +70℃، دمای ثابت)، محور Z		3		°/h
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃ تا +70℃، دمای ثابت)، محور X و Y		6		°/h
بایاس صفر	محدوده بایاس صفر، محور Z		±0.07		°/s
بایاس صفر	محدوده بایاس صفر، محور X و Y		±0.2		°/s
تغییر بایاس صفر در محدوده دمایی کامل، محور Z			±0.02		°/s
تغییر بایاس صفر در دما، محور X و Y			±0.06		°/s
تکرارپذیری شروع متوالی، محور Z			0.002
تکرارپذیری شروع متوالی، محور X و Y			0.006
تکرارپذیری شروع روز به روز، محور Z			0.003		/s
تکرارپذیری شروع روز به روز، محور X و Y			0.009		°/s
اثر شتاب خطی بر بایاس			0.002		°/s/g
تاثیر لرزش بر بایاس صفر، تغییر قبل و بعد از لرزش			0.002		°/s/g
تاثیر لرزش بر بایاس صفر، تغییر قبل و حین لرزش			0.002		°/s/g
دقت ضریب مقیاس، محور Z			0.3		%
دقت ضریب مقیاس، محور X و Y			0.6		%
غیرخطی بودن ضریب مقیاس، محور Z			0.01		%FS
غیرخطی بودن ضریب مقیاس، محور X و Y			0.02		%FS
راه رفتن تصادفی زاویه‌ای			0.15		°/√hr
چگالی نویز			0.001		°/s/√Hz
وضوح			3.052*10⁻⁷		/s/LSB
پهنای باند			200		Hz
شتاب‌سنج
محدوده اندازه‌گیری دینامیکی			16	200	g
پایداری بایاس صفر	واریانس آلان		0.06		mg
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃ تا +70℃، دمای ثابت)		0.4		mg
محدوده بایاس صفر			2		mg
تغییر بایاس صفر در کل محدوده دما، مقدار پیک تا پیک		4		mg
تکرارپذیری شروع‌های متوالی			0.5		mg
تکرارپذیری شروع روزانه			0.8		mg
ضریب دمای بایاس صفر		0.05	0.1		mg/℃
دقت ضریب مقیاس			0.5		%
غیرخطی بودن ضریب مقیاس			0.1		%FS
راه رفتن تصادفی سرعت			0.029		m/s/√hr
چگالی نویز			0.025		mg/√Hz
وضوح			1.221*10⁻⁸		g/LSB
پهنای باند			200		Hz
مغناطیس‌سنج
محدوده میدان مغناطیسی	Brg,xy		±13		گاوس
محدوده میدان مغناطیسی	Brg,z		±25		گاوس
وضوح			0.3		μT
دقت جهت	30 μT مولفه ژئومغناطیسی افقی، 25℃		±2.5		درجه
محدوده اندازه‌گیری دینامیکی			2.5		گاوس
بایاس صفر	محیط غیر مغناطیسی		15		mgauss
فشارسنج
محدوده اندازه‌گیری دینامیکی		300		1100	mbar
بایاس صفر			4.5		mbar
رابط ارتباطی
SPI یک طرفه	نرخ باود			15	MHz
CAN یک طرفه	نرخ باود			1	MHz
فرکانس نمونه‌برداری	SPI	2460	2460		Hz
فرکانس نمونه‌برداری	CAN	200
ویژگی های الکتریکی
ولتاژ		3.0	3.3	3.6	V
مصرف برق				1.5	W
ریپل	P-P			100	mV
زمان ته نشینی	از 0 ولت تا 3.3 ولت			80	ms
ویژگی های ساختاری
اندازه			474414		mm
وزن			50		g
محیط استفاده
دمای عملیاتی		-40		70	℃
دمای ذخیره سازی		-45		75	℃
لرزش			20-2000Hz, 6.06g
ضربه			1000g, 0.5ms
قابلیت اطمینان
MTBF			20000		h
زمان کار مداوم			120		h

①: انحراف صفر کل فرآیند تغییر دما را محاسبه کنید، نرخ تغییر دما ≤1℃/min است و محدوده دما -40℃ تا +70℃ است.

②: شرایط لرزش 6.06 G، 20Hz تا 2000Hz است.

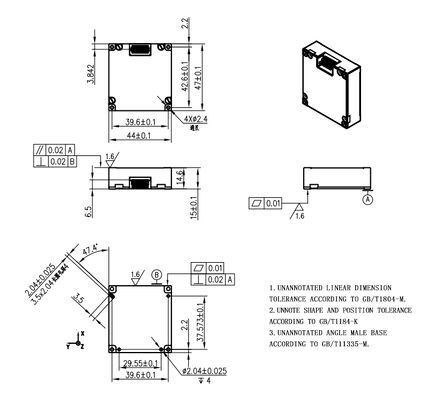

نقشه شماتیک
