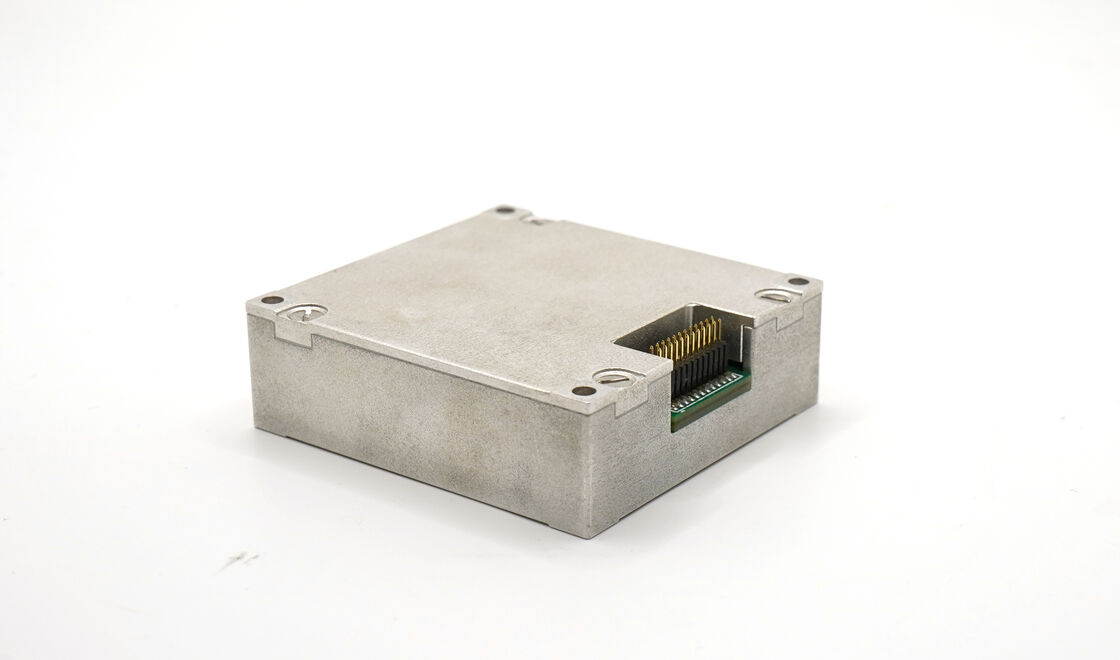

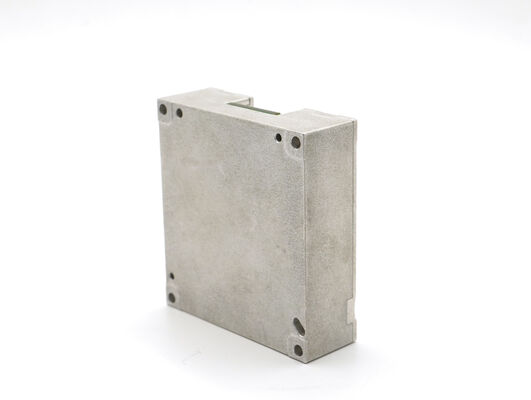

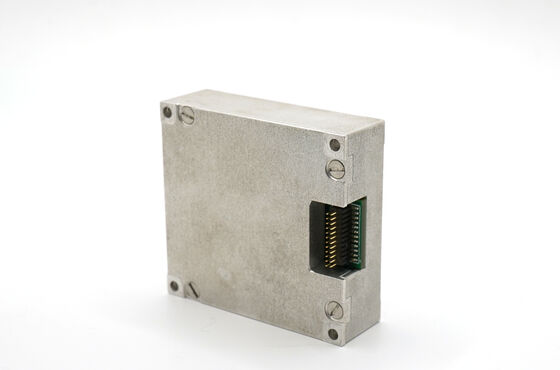

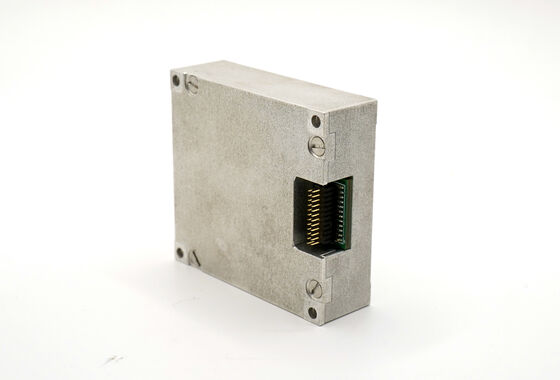

ADIS16475 واحد IMU کاملاً کالیبریت شده با تعویض دمای و عدم تراز

Name: ADIS16475 واحد IMU کاملاً کالیبریت شده با تعویض دمای و عدم تراز
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
قیمت:	500$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

پیاده روی تصادفی زاویه ای:

0.15 درجه/√ساعت

پایداری تعصب صفر:

0.8 درجه در ساعت

رابط ارتباطی:

1 کانال SPI/CAN

راه رفتن تصادفی شتاب سنج:

0.05 ~ 0.07 m/s/h-²، 1 سیگما

حداکثر نرخ زاویه ای:

± 500/2000 درجه در ثانیه

دقت ضریب مقیاس ژیروسکوپ:

0.3 ٪

برد شتاب سنج:

± 16/200 گرم

اندازه:

44 44 44 میلی متر

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500 در ماه

برجسته کردن:

سنسور IMU کاملاً کالیبراسیون شده,IMU با جبران دمای,شتاب سنج IMU با جبران اشتباه

IMU with temperature compensation

misalignment compensated IMU accelerometer

توضیح محصول

ADIS16475 واحد IMU کاملاً کالیبریت شده با تعویض دمای و عدم تراز

16488HB IMU حسگر حرکتی بسیار دقیق را ارائه می دهد، با یک جیروسکوپ سه محور MEMS و شتاب سنج. با MTBF بالا و طراحی محکم،این واحد می تواند جایگزین ADIS 16497 در برنامه های کاربردی که نیاز به ردیابی حرکت قابل اعتماد، مانند نقشه برداری، وسایل نقلیه بدون سرنشین و ارتباطات در حال حرکت.

ویژگی های محصول

جیروسکوپ دیجیتال سه محوری

±2000°/s محدوده اندازه گیری پویا
ثبات بی طرفی صفر: 3°/h (GJB، 10S، محور Z) ، 0.8°/h (ALLAN، محور Z)

سرعت سنج دیجیتال سه محوری

±200g محدوده اندازه گیری پویا
ثبات بی طرفی صفر: 0.4mg (GJB، 10S) ، 0.06mg (ALLAN)

سنسورهای اضافی

مغناطیس متر دیجیتال سه محوری: 2.5 گاوس
بارومتر دیجیتال: 300mbar ~ 1100mbar

عملکرد و قابلیت اطمینان

قابلیت اطمینان بالا: MTBF 20،000 ساعت
دقت تضمین شده در محدوده کامل دما (-40°C تا +80°C)
الگوریتم کالیبراسیون و جبران دمای با عملکرد بالا
مناسب برای کار تحت لرزش قوی (6.06G، 20-2000Hz)
مناسب برای کار در شرایط ضربه بزرگ (1000G، 0.5ms)

مشخصات فنی

پارامتر	شرایط آزمایش	حداقل	نمادین	حداکثر	واحد
جیروسکوپ
محدوده اندازه گیری پویا			500	2000	°/s
ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
ثبات بی طرفی صفر	انحراف آلن، محور X و Y		1.6		°/ساعت
ثبات بی طرفی صفر	میانگین 10s (-40°C تا +70°C، دمای ثابت) ، محور Z		3		°/ساعت
ثبات بی طرفی صفر	میانگین 10s (-40°C تا +70°C، دمای ثابت) ، محور X و محور Y		6		°/ساعت
تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
تعصب صفر	محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
تغییر بی طرفی صفر در کل محدوده دمای	محور Z		±0.02		°/s
تغییر بی طرفی صفر در درجه حرارت	محور X و Y		±0.06		°/s
تکرار قابل آغاز	محور Z		0.002
تکرار قابل آغاز	محور X و محور Y		0.006
تکرار شروع روزانه	محور Z		0.003		/s
شروع به تکرار روز به روز	محور X و محور Y		0.009		°/s
اثر شتاب خطی بر انحراف			0.002		°/s/g
تاثیر لرزش بر بی طرفی صفر	تغییر قبل و بعد از ارتعاش		0.002		°/s/g
تاثیر لرزش بر بی طرفی صفر	تغییر قبل و در طول ارتعاش		0.002		°/s/g
دقت فاکتور مقیاس	محور Z		0.3		%
دقت فاکتور مقیاس	محور X و Y		0.6		%
عدم خطی بودن فاکتور مقیاس	محور Z		0.01		%FS
عدم خطی بودن فاکتور مقیاس	محور X و Y		0.02		%FS
راه رفتن تصادفی زاویه ای			0.15		°/√hr
تراکم سر و صدا			0.001		°/s/√Hz
قطعنامه			3.052*10-7		/s/LSB
پهنای باند			200		هرتز
سرعت سنج
محدوده اندازه گیری پویا			16	200	g
ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
ثبات بی طرفی صفر	میانگین 10s (-40°C تا +70°C، دمای ثابت)		0.4		مگ
محدوده انحراف صفر			2		مگ
تغییر بی طرفی صفر در کل محدوده دمایی	مقدار اوج به اوج		4		مگ
تکرار شدن شروع های متوالی			0.5		مگ
تکرار پذیری که روزانه آغاز می شود			0.8		مگ
ضریب دمای بی طرفی صفر		0.05	0.1		mg/°C
دقت فاکتور مقیاس			0.5		%
عدم خطی بودن فاکتور مقیاس			0.1		%FS
سرعت راه رفتن تصادفی			0.029		m/s/√hr
تراکم سر و صدا			0.025		mg/√Hz
قطعنامه			1.221*10-8		g/LSB
پهنای باند			200		هرتز
مقناطیس سنج
محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
محدوده میدان مغناطیسی	برگ، ز		±25		گاوس
قطعنامه			0.3		μT
دقت مسیر	جزء ژئومغناطیسی افقی 30μT، 25°C		±2.5		دگ
محدوده اندازه گیری پویا			2.5		گاوس
تعصب صفر	محیط غیر مغناطیسی		15		مگاس
بارومتر
محدوده اندازه گیری پویا		300		1100	mbar
تعصب صفر			4.5		mbar
رابط ارتباطی
نرخ بود	SPI یک طرفه			15	مگاهرتز
نرخ بود	یک مسیر می تواند			1	مگاهرتز
فرکانس نمونه گیری	SPI	2460	2460		هرتز
فرکانس نمونه گیری	می تواند		200		هرتز
ویژگی های الکتریکی
ولتاژ		3.0	3.3	3.6	V
مصرف برق			1.5		W
ریپل	P-P			100	mV
زمان تسویه	از 0V تا 3.3V			80	ms
ویژگی های ساختاری
اندازه			474414		mm
وزن			50		g
استفاده از محیط
دمای کار		-40		70	°C
دمای ذخیره سازی		-۴۵		75	°C
ارتعاش			20 تا 2000 هرتز، 6.06 گرم
تاثیر			1000 گرم، 0.5 میلیمتر
قابلیت اطمینان
MTBF			20000		h
زمان کار مستمر			120		h

توجه: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤1°C/min و محدوده دمای -40°C تا +70°C است.
توجه: وضعیت ارتعاش 6.06G، 20Hz-2000Hz است
