تراشه ژیروسکوپ MEMS با قابلیت اطمینان بالا برای رباتیک و سیستم خودمختار

تراشه ژیروسکوپ MEMS با قابلیت اطمینان بالا برای رباتیک و سیستم خودمختار

نام تجاری: Firepower
شماره مدل: MGZ221HC
مقدار تولیدی: 1
قیمت: قابل مذاکره
شرایط پرداخت: T/T، L/C، وسترن یونیون
توانایی عرضه: 100 قطعه در ماه
اطلاعات دقیق
محل منبع:
چین
نام محصول:
PCB GYRO
محدوده:
400 درجه بر ثانیه
عرض باند:
> 200 هرتز، @3dB
قطعنامه:
۲۴ بیت
ضریب مقیاس:
16000 lsb/deg/s، @25℃
تاخیر (سفارشی):
<1.5 میلی‌ثانیه
جزئیات بسته بندی:
اسفنج + جعبه
قابلیت ارائه:
100 قطعه در ماه
برجسته کردن:

تراشه ژیروسکوپ MEMS برای رباتیک

,

ژیروسکوپ فیبر نوری با قابلیت اطمینان بالا

,

ژیروسکوپ سیستم خودکار

توضیح محصول

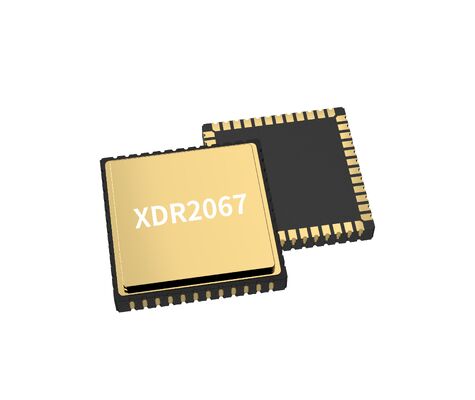

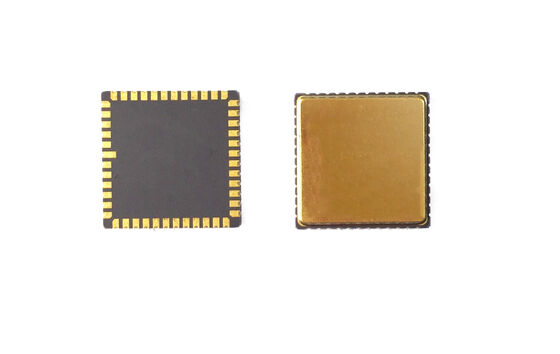

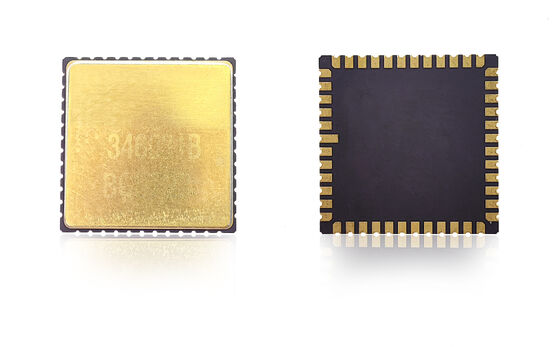

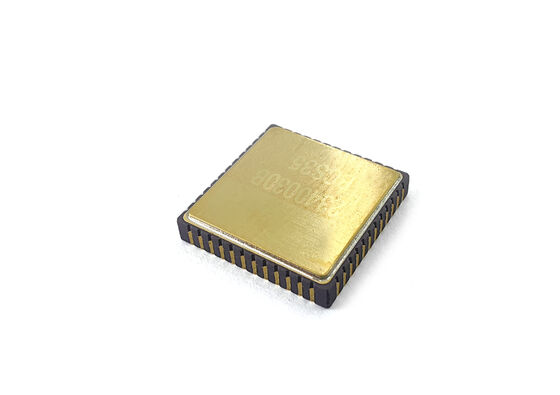

تراشه ژیروسکوپ MEMS با قابلیت اطمینان بالا برای رباتیک و سیستم های خودمختار
ژیروسکوپ MEMS با دقت بالا برای واحد اندازه گیری اینرسی

تراشه ژیروسکوپ MEMS ما حسگر نرخ زاویه ای با دقت بالا را برای ناوبری اینرسی پیشرفته و کاربردهای کنترل حرکت ارائه می دهد. این تراشه که با قابلیت اطمینان در سطح هوافضا و دوام درجه صنعتی طراحی شده است، نویز فوق العاده کم، بی ثباتی بایاس کم و پایداری دمایی عالی را برای پلتفرم هایی که به دقت طولانی مدت و عملکرد قوی نیاز دارند، فراهم می کند.

این تراشه ژیروسکوپ MEMS که برای پهپادها، ربات های خودمختار و تجهیزات صنعتی مهندسی شده است، پاسخ دینامیکی سریع، فاکتور فرم جمع و جور و مصرف انرژی کم را ارائه می دهد - و آن را برای سیستم های ناوبری تعبیه شده و پلتفرم های حرکتی دقیق ایده آل می کند.

دستورالعمل های طراحی PCB
  • خازن های دکوپاژ برای پین های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین ها با حداقل مقاومت ردیابی قرار گیرند.
  • انتهای دیگر خازن های دکوپاژ برای VREF، VBUF و VREG باید به نزدیکترین AVSS_LN و سپس از طریق یک مهره مغناطیسی به زمین سیگنال متصل شوند.
  • خازن های دکوپاژ برای VCC و VIO باید نزدیک به پین های مربوطه قرار گیرند.
  • عملکرد VCC به جریان حدود 35 میلی آمپر نیاز دارد - از ردیابی های PCB پهن برای پایداری ولتاژ استفاده کنید.
  • از مسیریابی زیر بسته برای مونتاژ صاف خودداری کنید.
  • اجزای سازنده را از مناطق تمرکز تنش، منابع حرارت و نقاط تماس مکانیکی دور نگه دارید.
MEMS Gyroscope Chip PCB Layout Diagram showing optimal component placement and routing
مشخصات فنی
عملکرد واحد MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
محدوده درجه/ثانیه 400 400 400
پهنای باند @3DB سفارشی هرتز 200 200 300
دقت خروجی (دیجیتال SPI) بیت 24 24 24
نرخ خروجی (ODR) (سفارشی) هرتز 12K 12K 12K
تاخیر (سفارشی) میلی ثانیه <1.5 <1.5 <1
پایداری بایاس درجه/ساعت (1o) <0.1 <0.5 <0.1
پایداری بایاس (1σ 10s) درجه/ساعت (1o) <1 <5 <1
پایداری بایاس (1σ 1s) درجه/ساعت (1o) <3 <15 <3
خطای بایاس در دمای (1σ) درجه/ساعت (1o) <10 <30 10
تغییرات دمای بایاس، کالیبره شده (1σ) درجه/ساعت (1o) <1 <10 <1
تکرارپذیری بایاس درجه/ساعت (1o) <0.5 <3 <0.3
ضریب مقیاس در 25 درجه سانتیگراد lsb/درجه/ثانیه 16000 16000 20000
تکرارپذیری ضریب مقیاس (1σ) ppm(1o) <20ppm <20ppm <100ppm
ضریب مقیاس در مقابل دما (1σ) ppm(1o) <100ppm <100ppm <300ppm
غیر خطی بودن ضریب مقیاس (1σ) ppm <150ppm <150ppm <300ppm
راه رفتن تصادفی زاویه ای (ARW) °/√h <0.05 <0.25 <0.05
نویز (Peak to Peak) درجه/ثانیه <0.35 <0.4 <0.25
حساسیت GValue °/hr/g <1 <3 <1
خطای اصلاح ارتعاش (12gRMS,20-2000) °/hr/g(rms) <1 <3 <1
زمان روشن شدن (داده معتبر) ثانیه 750m
فرکانس رزونانس سنسور هرتز 10.5k-13.5K
مشخصات محیطی
  • ضربه (روشن): 500g، 1ms
  • مقاومت در برابر ضربه (خاموش): 10000g، 10ms
  • ارتعاش (روشن): 18g rms (20Hz تا 2kHz)
  • دمای کار: -40 درجه سانتیگراد تا +85 درجه سانتیگراد
  • دمای ذخیره سازی: -55 درجه سانتیگراد تا +125 درجه سانتیگراد
  • ولتاژ تغذیه: 5±0.25V
  • مصرف جریان: 45ma

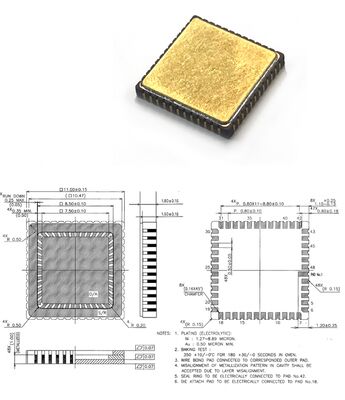

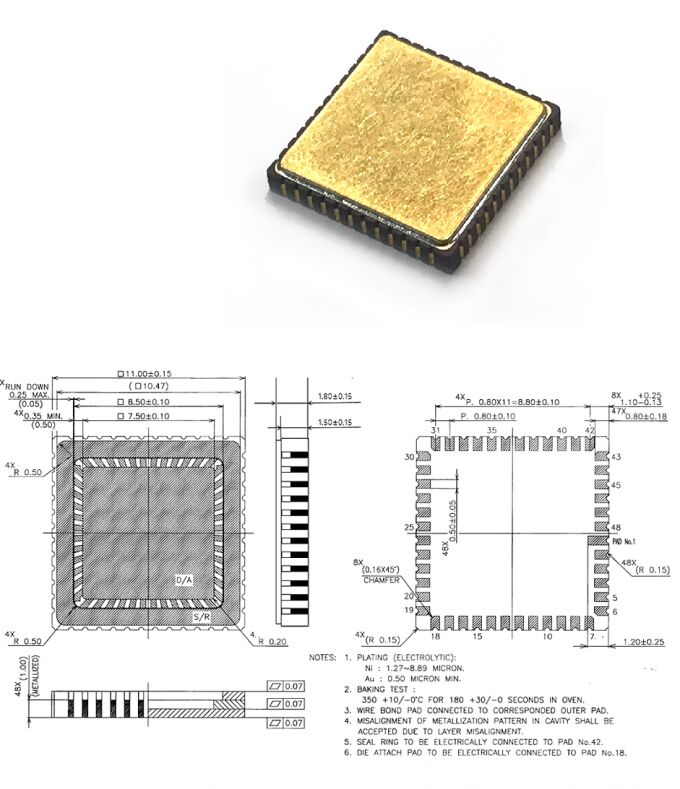

MEMS Gyroscope Chip Installation Diagram showing proper mounting and placement guidelines
دستورالعمل های نصب

ژیروسکوپ MEMS با کارایی بالا یک تجهیزات تست با دقت بالا است. برای دستیابی به عملکرد طراحی بهینه، این توصیه های نصب را در نظر بگیرید:

  • قرارگیری سنسور را با استفاده از تجزیه و تحلیل حرارتی، شبیه سازی تنش مکانیکی (اندازه گیری خم شدن/FEA) و آزمایش استحکام ضربه ارزیابی کنید.
  • فاصله مناسب را از موارد زیر حفظ کنید:
    • توصیه های ضخامت PCB: 1.6-2.0 میلی متر برای به حداقل رساندن تنش ذاتی
    • دکمه ها/نقاط تنش مکانیکی
    • منابع حرارت (کنترلرها، تراشه های گرافیکی) که ممکن است دمای PCB را افزایش دهند
  • از قرار دادن در مناطقی که مستعد تنش مکانیکی، تاب خوردگی یا انبساط حرارتی هستند، خودداری کنید.
