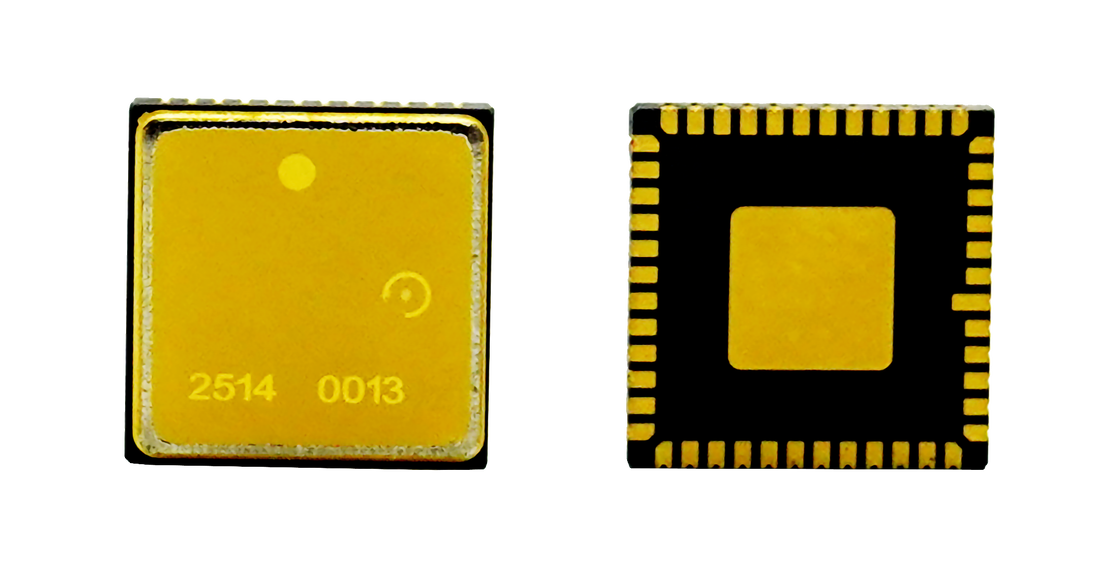

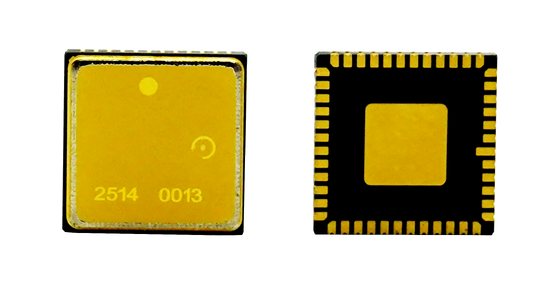

تراشه جیروسکوپ درجه ناوبری MEMS برای UAV و ناوبری

نام تجاری:	Firepower
شماره مدل:	MGZ221HC
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C، وسترن یونیون
توانایی عرضه:	100 قطعه در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

PCB GYRO

محدوده:

400 درجه بر ثانیه

عرض باند:

> 200 هرتز، @3dB

قطعنامه:

۲۴ بیت

ضریب مقیاس:

16000 lsb/deg/s، @25℃

تاخیر (سفارشی):

<1.5 میلی‌ثانیه

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 قطعه در ماه

برجسته کردن:

تراشه ژایروسکوپ MEMS درجه ناوبری,ژایروسکوپ MEMS برای ناوبری UAV,ژیروسکوپ فیبر نوری با گارانتی

MEMS gyroscope for UAV navigation

fiber optic gyro with warranty

توضیح محصول

تراشه ژیروسکوپ MEMS درجه ناوبری برای پهپاد و ناوبری

ژیروسکوپ MEMS با دقت بالا برای اندازه‌گیری اینرسی

تراشه ژیروسکوپ MEMS ما، حسگر نرخ زاویه‌ای با دقت بالا را برای ناوبری اینرسی پیشرفته و کاربردهای کنترل حرکت ارائه می‌دهد. این تراشه که با قابلیت اطمینان در سطح هوافضا و دوام درجه صنعتی طراحی شده است، نویز بسیار کم، بی‌ثباتی بایاس کم و پایداری دمایی عالی را برای پلتفرم‌هایی که به دقت طولانی‌مدت و عملکرد قوی نیاز دارند، فراهم می‌کند.

این تراشه ژیروسکوپ MEMS که برای پهپادها، ربات‌های خودکار و تجهیزات صنعتی مهندسی شده است، پاسخ دینامیکی سریع، فاکتور فرم جمع و جور و مصرف انرژی کم را ارائه می‌دهد—و آن را برای سیستم‌های ناوبری تعبیه‌شده و پلتفرم‌های حرکتی دقیق ایده‌آل می‌کند.

دستورالعمل‌های طراحی PCB

خازن‌های دکوپلینگ برای پین‌های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین‌ها با حداقل مقاومت ردیابی قرار گیرند.
انتهای دیگر خازن‌های دکوپلینگ برای VREF، VBUF و VREG باید به نزدیک‌ترین AVSS_LN و سپس از طریق یک مهره مغناطیسی به زمین سیگنال متصل شوند.
خازن‌های دکوپلینگ برای VCC و VIO باید نزدیک به پین‌های مربوطه قرار گیرند.
عملکرد VCC به جریان حدود 35 میلی‌آمپر نیاز دارد - از ردیابی PCB پهن برای پایداری ولتاژ استفاده کنید.
از مسیریابی زیر پکیج برای مونتاژ صاف خودداری کنید.
اجزای سازنده را از مناطق تمرکز تنش، منابع حرارتی و نقاط تماس مکانیکی دور نگه دارید.

مشخصات فنی

عملکرد	واحد	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
محدوده	درجه/ثانیه	400	400	400
پهنای باند @3DB سفارشی	هرتز	200	200	300
دقت خروجی (SPI دیجیتال)	بیت	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K
تاخیر (سفارشی)	میلی‌ثانیه	<1.5	<1.5	<1
پایداری بایاس	درجه/ساعت (1o)	<0.1	<0.5	<0.1
پایداری بایاس (1σ 10s)	درجه/ساعت (1o)	<1	<5	<1
پایداری بایاس (1σ 1s)	درجه/ساعت (1o)	<3	<15	<3
خطای بایاس در دمای (1σ)	درجه/ساعت (1o)	<10	<30	10
تغییرات دمای بایاس، کالیبره شده (1σ)	درجه/ساعت (1o)	<1	<10	<1
تکرارپذیری بایاس	درجه/ساعت (1o)	<0.5	<3	<0.3
ضریب مقیاس در 25 درجه سانتی‌گراد	lsb/درجه/ثانیه	16000	16000	20000
تکرارپذیری ضریب مقیاس (1σ)	ppm (1o)	<20ppm	<20ppm	<100ppm
ضریب مقیاس در مقابل دما (1σ)	ppm (1o)	<100ppm	<100ppm	<300ppm
غیرخطی بودن ضریب مقیاس (1σ)	ppm	<150ppm	<150ppm	<300ppm
راه رفتن تصادفی زاویه‌ای (ARW)	°/√h	<0.05	<0.25	<0.05
نویز (Peak to Peak)	درجه/ثانیه	<0.35	<0.4	<0.25
حساسیت GValue	°/ساعت/g	<1	<3	<1
خطای اصلاح ارتعاش (12gRMS, 20-2000)	°/ساعت/g (rms)	<1	<3	<1
زمان روشن شدن (داده معتبر)	ثانیه	750m
فرکانس رزونانس سنسور	هرتز	10.5k-13.5K

مشخصات محیطی

ضربه (روشن): 500g، 1ms
مقاومت در برابر ضربه (خاموش): 10000g، 10ms
ارتعاش (روشن): 18g rms (20Hz تا 2kHz)
دمای کار: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
ولتاژ تغذیه: 5±0.25V
مصرف جریان: 45 میلی‌آمپر

دستورالعمل‌های نصب

ژیروسکوپ MEMS با عملکرد بالا یک تجهیزات تست با دقت بالا است. برای دستیابی به عملکرد طراحی بهینه، این توصیه‌های نصب را در نظر بگیرید:

قرارگیری سنسور را با استفاده از تجزیه و تحلیل حرارتی، شبیه‌سازی تنش مکانیکی (اندازه‌گیری خم شدن/FEA) و آزمایش استحکام ضربه ارزیابی کنید.
فاصله مناسب را از موارد زیر حفظ کنید:
- توصیه‌های ضخامت PCB: 1.6-2.0 میلی‌متر برای به حداقل رساندن تنش ذاتی
- دکمه‌ها/نقاط تنش مکانیکی
- منابع حرارتی (کنترل‌کننده‌ها، تراشه‌های گرافیکی) که ممکن است دمای PCB را افزایش دهند
از قرار دادن در مناطقی که مستعد تنش مکانیکی، تاب خوردگی یا انبساط حرارتی هستند، خودداری کنید.
