تمام در یک واحد IMU هوشمند 10 محوری با الگوریتم ادغام حسگر یکپارچه

Name: تمام در یک واحد IMU هوشمند 10 محوری با الگوریتم ادغام حسگر یکپارچه
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده اندازه گیری:

3 درجه در ساعت

محدوده صفر سوگیری، محور Z:

± 0.07 درجه در ثانیه

محدوده صفر سوگیری، محور X و محور Y:

± 0.2 درجه در ثانیه

پیاده روی تصادفی زاویه ای:

0.15 درجه / √ساعت

تراکم سر و صدا:

0.001°/s/ √Hz

پهنای باند:

200 هرتز

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

سنسور هوشمند IMU 10 محوری,IMU با الگوریتم همجوشی سنسور,ماژول ژایرو متراکمتر یکپارچه

IMU with sensor fusion algorithm

integrated accelerometer gyro module

توضیح محصول

تمام در یک واحد IMU هوشمند 10 محوری با الگوریتم ادغام حسگر یکپارچه

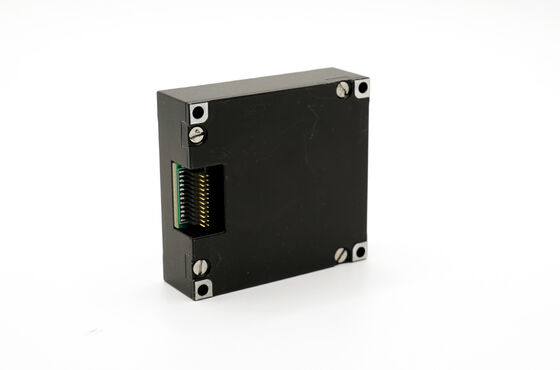

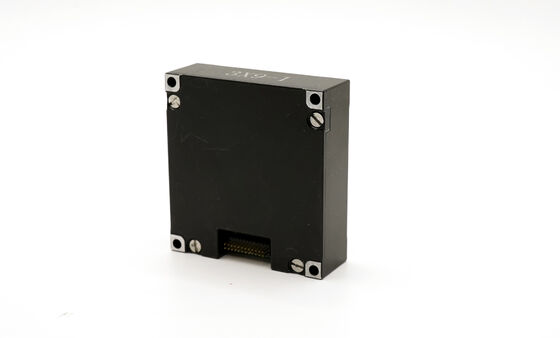

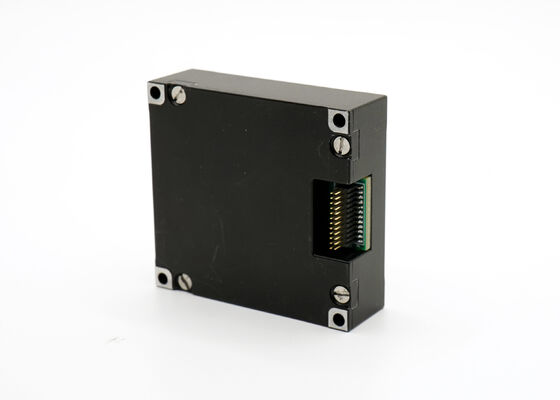

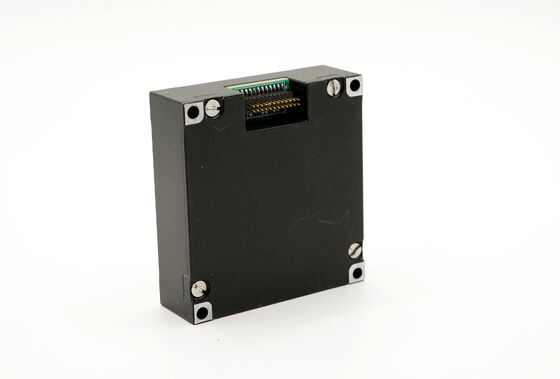

16488HB IMU یک سیستم اندازه گیری بی وقفه کامل است که ترکیبی از یک ژایروسکوپ سه محوری، شتاب سنج، مغناطیس سنج و سنسور فشار است.عدم تراز، و عوامل دیگر، اندازه گیری های دقیق و قابل اعتماد را برای تجزیه و تحلیل پویا و استاتیک فراهم می کند، داده های خروجی را از طریق SPI یا UART.

مشخصات فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا			500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
		انحراف آلن، محور X و Y		1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z		3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y		6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1		±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1		±0.06		°/s
		تکرار قابل آغاز، محور Z		0.002
		تکرار قابل آغاز، محور X و محور Y		0.006
		تکرار شروع روزانه، محور Z		0.003		/s
		شروع تکرار روز به روز، محور X و محور Y		0.009		°/s
		اثر شتاب خطی بر انحراف		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2		0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/ √hr
	تراکم سر و صدا			0.001		°/s/ √Hz
	قطعنامه			3.052*10-7		/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار پذیری روزانه آغاز می شود.		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C
مقناطیس سنج	محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
	محدوده میدان مغناطیسی	برگ، ز		±25		گاوس
	قطعنامه			0.3		μT
	دقت مسیر	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
	محدوده اندازه گیری پویا			2.5		گاوس
	تعصب صفر	محیط غیر مغناطیسی		15		گاس
بارومتر	محدوده اندازه گیری پویا		300		1100	mbar
بارومتر	تعصب صفر			4.5		mbar
رابط ارتباطی	SPI یک طرفه	نرخ بود			15	مگاهرتز
	یک طرفه C A N	نرخ بود			1	مگاهرتز
	فرکانس نمونه گیری	SPI		2460	2460	هرتز
	فرکانس نمونه گیری	می تواند		200
ویژگی های الکتریکی	ولتاژ		3.0	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
	زمان تسویه	از 0 ولت تا 3 ولت			80	ms
ویژگی های ساختاری	اندازه			474414		mm
ویژگی های ساختاری	وزن			50		g
قابلیت اطمینان	MTBF			20000		h
قابلیت اطمینان	زمان کار مستمر			120		h
①: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤ 1 °C/ دقیقه است و محدوده دمای -40 °C ~ + 70 °C است. ②: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz

جدول ۱: شاخص محصول 16488HB
