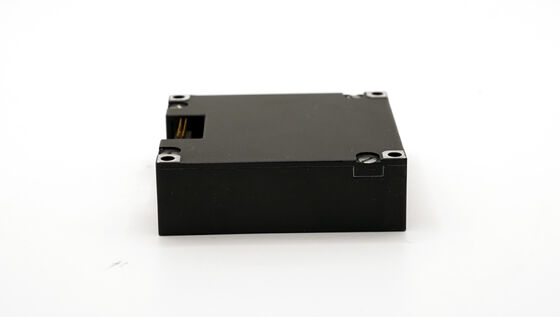

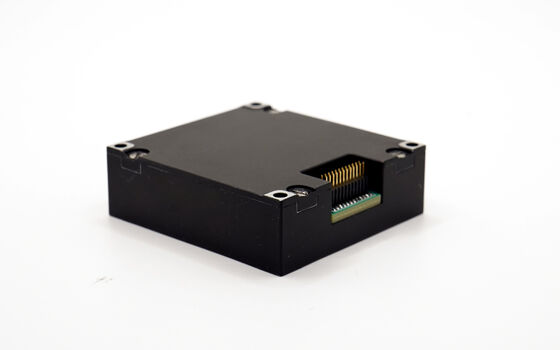

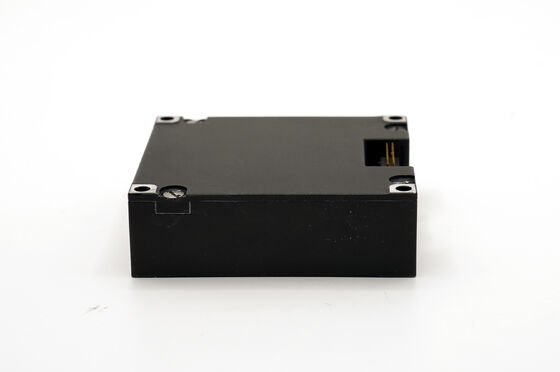

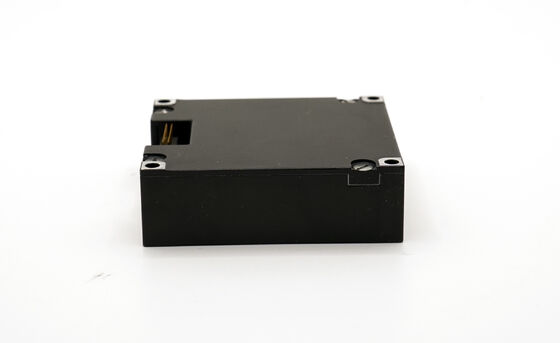

سنسور ناوبری بی وقفه 10 محور IMU با بارومتر سرعت سنج 3 محور Gyro Magnetometer

Name: سنسور ناوبری بی وقفه 10 محور IMU با بارومتر سرعت سنج 3 محور Gyro Magnetometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	16488HB
مقدار تولیدی:	1
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

محدوده ژیروسکوپ:

500/2000 درجه در ثانیه

ثبات بایاس صفر:

0.8 درجه در ساعت

دقت ضریب مقیاس، محور Z:

0.3 ٪

پیاده روی تصادفی زاویه ای:

0.15 درجه/ √hr

تراکم سر و صدا:

0.001°/s/ √Hz

پهنای باند:

200 هرتز

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

سنسور 10 محوری IMU با بارومتر,3- محور شتاب سنج گایرو مغناطیس سنج,سنسور ناوبری بی وقفه با ژایروسکوپ

3-axis accelerometer gyro magnetometer

inertial navigation sensor with gyroscope

توضیح محصول

IMU حسگر ناوبری بی وقفه ۱۰ محوری

با سرعت سنج سه محور، ژایروسکوپ، مغناطیس سنج و بارومتر برای حس حرکت جامع و محیط زیست.

واحد اندازه گیری بی وقفه همه در یک

16488HB IMU یک واحد اندازه گیری بی وقفه کامل است که مجهز به ژایروسکوپ سه محور، شتاب سنج، مغناطیس سنج و بارومتر است.و عدم خطی بودن، اطمینان از دقت بالا و خروجی داده های قابل اعتماد از طریق ارتباطات SPI یا UART برای ادغام سیستم های حیاتی.

مشخصات فنی

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
جیروسکوپ	محدوده اندازه گیری پویا			500	2000	°/s
	ثبات بی طرفی صفر	انحراف آلن، محور Z		0.8		°/ساعت
		انحراف آلن، محور X و Y		1.6		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور Z		3		°/ساعت
		میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت) محور X و محور Y		6		°/ساعت
	تعصب صفر	محدوده بی طرفی صفر، محور Z		±0.07		°/s
		محدوده بی طرفی صفر، محور X و محور Y		±0.2		°/s
		تغییر بی طرفی صفر در کل محدوده دما، محور Z 1		±0.02		°/s
		تغییر بی طرفی صفر در درجه حرارت، X و Y محور 1		±0.06		°/s
		تکرار قابل آغاز، محور Z		0.002
		تکرار قابل آغاز، محور X و محور Y		0.006
		تکرار شروع روزانه، محور Z		0.003		/s
		شروع تکرار روز به روز، محور X و محور Y		0.009		°/s
		اثر شتاب خطی بر انحراف		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و بعد از لرزش 2		0.002		°/s/g
		تاثیر لرزش بر بی طرفی صفر، تغییر قبل و در طول لرزش 2		0.002		°/s/g
	فاکتور مقیاس	دقت فاکتور مقیاس، محور Z		0.3		%
		دقت فاکتور مقیاس، محور X و Y		0.6		%
		عدم خطی بودن فاکتور مقیاس، محور Z		0.01		%FS
		عدم خطی بودن فاکتور مقیاس، محور X و Y		0.02		%FS
	راه رفتن تصادفی زاویه ای			0.15		°/ √hr
	تراکم سر و صدا			0.001		°/s/ √Hz
	قطعنامه			3.052*10-7		/s/LSB
	پهنای باند			200		هرتز
سرعت سنج	محدوده اندازه گیری پویا			16	200	g
	ثبات بی طرفی صفر	انحراف آلن		0.06		مگ
	ثبات بی طرفی صفر	میانگین 10 ثانیه (-40 °C ~ + 70 °C، دمای ثابت)		0.4		مگ
	تعصب صفر	محدوده انحراف صفر		2		مگ
		تغییر بی طرفی صفر در کل محدوده دمایی، مقدار اوج به اوج 1		4		مگ
		تکرار شدن شروع های متوالی		0.5		مگ
		تکرار پذیری روزانه آغاز می شود.		0.8		مگ
		ضریب دمای بی طرفی صفر		0.05	0.1	mg/°C

جدول ۱: شاخص محصول 16488HB

پارامتر		شرایط آزمایش	حداقل ارزش	ارزش معمولی	حداکثر ارزش	واحد
	فاکتور مقیاس	دقت فاکتور مقیاس		0.5		%
	فاکتور مقیاس	عدم خطی بودن فاکتور مقیاس		0.1		%FS
	سرعت راه رفتن تصادفی			0.029		m/s/ √hr
	تراکم سر و صدا			0.025		mg/ √Hz
	قطعنامه			1.221*10-8		g/LSB
	پهنای باند			200		هرتز
مقناطیس سنج	محدوده میدان مغناطیسی	آره، سکسی		±13		گاوس
	محدوده میدان مغناطیسی	برگ، ز		±25		گاوس
	قطعنامه			0.3		μT
	دقت مسیر	جزء ژئومغناطیسی افقی 30 μT، 25 °C		±2.5		دگ
	محدوده اندازه گیری پویا			2.5		گاوس
	تعصب صفر	محیط غیر مغناطیسی		15		گاس
بارومتر	محدوده اندازه گیری پویا		300		1100	mbar
بارومتر	تعصب صفر			4.5		mbar
رابط ارتباطی	SPI یک طرفه	نرخ بود			15	مگاهرتز
	یک طرفه C A N	نرخ بود			1	مگاهرتز
	فرکانس نمونه گیری	SPI		2460	2460	هرتز
	فرکانس نمونه گیری	می تواند		200
ویژگی های الکتریکی	ولتاژ		3.0	3.3	3.6	V
	مصرف برق				1.5	W
	ریپل	P-P			100	mV
	زمان تسویه	از 0 ولت تا 3 ولت			80	ms
ویژگی های ساختاری	اندازه			474414		mm
ویژگی های ساختاری	وزن			50		g
محیط استفاده	دمای کار		-40		70	°C
	دمای ذخیره سازی		-۴۵		75	°C
	ارتعاش			20 تا 2000 هرتز 6.06 گرم
	تاثیر			1000 گرم0.5ms
قابلیت اطمینان	MTBF			20000		h
قابلیت اطمینان	زمان کار مستمر			120		h
①: انحراف صفر کل فرآیند تغییر دمای را محاسبه کنید، نرخ تغییر دمای ≤ 1 °C/ دقیقه است و محدوده دمای -40 °C ~ + 70 °C است. ②: حالت ارتعاش 6.06G، 20Hz ~ 2000Hz
