IMU 6 محور در زمان واقعی با جبران کامل خطا برای ناوبری

Name: IMU 6 محور در زمان واقعی با جبران کامل خطا برای ناوبری
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

نام تجاری:	FIREPOWER
شماره مدل:	IMU115
مقدار تولیدی:	1
قیمت:	200$
شرایط پرداخت:	L/C، T/T
توانایی عرضه:	2000 در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دامنه اندازه گیری پویا:

500º/s

پایداری تعصب صفر:

3.0º/ساعت

دامنه تعصب صفر:

± 0.2º/s

پهنای باند:

80 هرتز

اندازه:

22.4 × 22.4 × 9.5 میلی متر

رابط ارتباطی:

اورت 1 طرفه

جزئیات بسته بندی:

کارتونی با اسفنج

قابلیت ارائه:

2000 در ماه

برجسته کردن:

IMU 6 محور با جبران خطا,شتاب سنج IMU در زمان واقعی,ژایروهای ناوبری با جبران کامل

real-time IMU accelerometer

navigation gyro with full compensation

توضیح محصول

IMU شش محوره در زمان واقعی با جبران کامل خطا برای ناوبری

بررسی اجمالی محصول

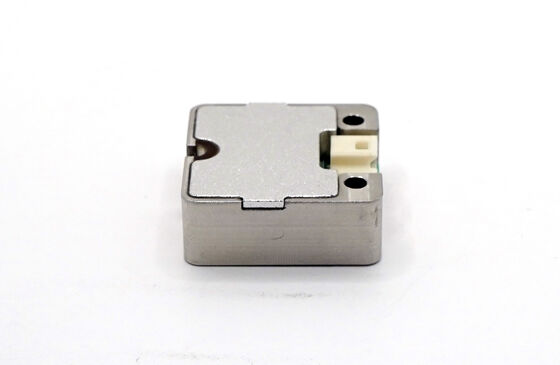

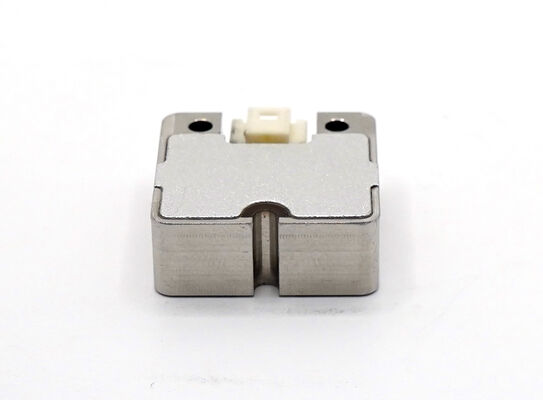

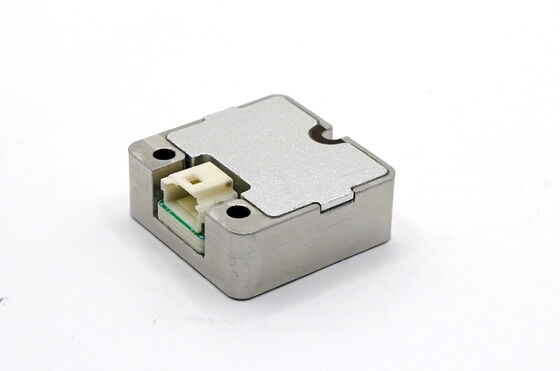

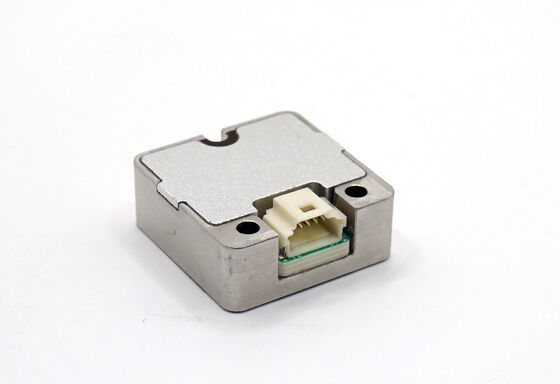

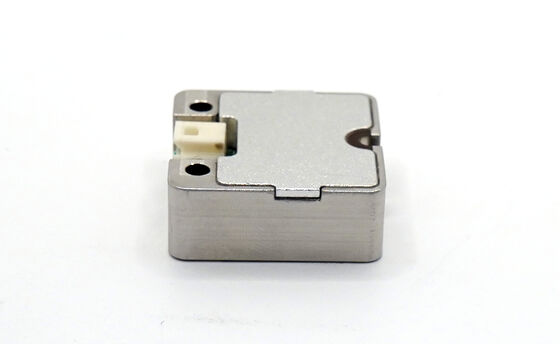

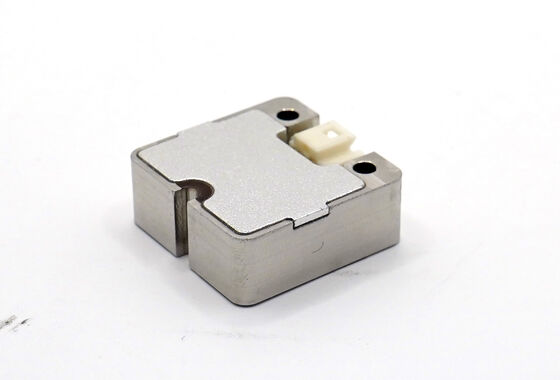

IMU115 یک واحد اندازه‌گیری اینرسی (IMU) با عملکرد بالا است که بر اساس فناوری MEMS میکرو مکانیکی ساخته شده است و دارای ژیروسکوپ و شتاب‌سنج‌های داخلی است که سرعت‌های زاویه‌ای 3 محوره و شتاب‌های 3 محوره را خروجی می‌دهد. این واحد که برای قابلیت اطمینان استثنایی و سازگاری با محیط زیست طراحی شده است، برای رانندگی هوشمند، ارتباطات سیار، نقشه‌برداری و پلتفرم‌های تثبیت‌کننده مناسب است.

ویژگی های کلیدی

ژیروسکوپ دیجیتال سه محوره:
- ±250º/s محدوده اندازه‌گیری دینامیکی (500º/s اختیاری)
- پایداری بایاس صفر: 10º/h (GJB، 10s، معمولی)، 6.0º/h (ALLAN، معمولی)
شتاب‌سنج دیجیتال سه محوره:
- ±4g محدوده دینامیکی (قابل تنظیم تا 16g)
- پایداری بایاس صفر: 0.12 میلی‌گرم (GJB، 10s)، 0.065 میلی‌گرم (ALLAN)
قابلیت اطمینان بالا با MTBF > 20000 ساعت
دقت در محدوده دمایی کامل (-40℃ تا 80℃) با کالیبراسیون داخلی
عملکرد قوی در شرایط ارتعاش شدید
رابط UART یک طرفه

کاربردها

سیستم های رانندگی هوشمند
پلتفرم های ارتباطات سیار
نقشه برداری دقیق
پلتفرم های تثبیت کننده

مشخصات فنی

پارامتر	شرایط تست	حداقل	معمولی	حداکثر	واحد
ژیروسکوپ
محدوده دینامیکی			250	500	º/s
پایداری بایاس صفر	واریانس آلان		3.0		º/h
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃ تا +80℃)		6.0		º/h
محدوده بایاس صفر			±0.2		º/s
تغییرات دمای بایاس صفر			±0.3		º/s
دقت ضریب مقیاس			0.2		%
غیر خطی بودن ضریب مقیاس			0.02		%FS
پهنای باند			80		Hz
شتاب‌سنج
محدوده دینامیکی			4	16	g
پایداری بایاس صفر	واریانس آلان		0.065		mg
پایداری بایاس صفر	میانگین 10 ثانیه (-40℃ تا +80℃)		0.12		mg
محدوده بایاس صفر			±3		mg
تغییرات دمای بایاس صفر			±6		mg
دقت ضریب مقیاس			0.3		%
غیر خطی بودن ضریب مقیاس			0.03		%FS
پهنای باند			80		Hz
رابط ارتباطی
نرخ باود UART یک طرفه		115.2	460.8		Kbps
فرکانس نمونه برداری UART		200	1000		Hz
مشخصات الکتریکی
ولتاژ		4.5	5	5.5	V
مصرف برق			0.35		W
ریپل	P-P		20		mV
مشخصات ساختاری
اندازه			22.422.49.5		mm
وزن			16		g
مشخصات محیطی
دمای عملیاتی		-40		80	℃
دمای ذخیره سازی		-45		85	℃
ارتعاش			20-2000Hz, 3g
ضربه			1000g, 0.5ms
MTBF			20,000		h
عملکرد مداوم			120		h

توجه: محاسبات بایاس صفر برای محدوده دمایی کامل، نرخ تغییر دما را ≤1℃/min (-40℃ تا +80℃) فرض می کند.
