یابنده شمال حقیقی و جهت‌یاب فیبر نوری برای نقشه‌برداری ژئوتکنیکی

نام تجاری:	FIREPOWER
شماره مدل:	NF102
مقدار تولیدی:	1
قیمت:	2000$
شرایط پرداخت:	L/C، T/T، وسترن یونیون
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

دقت جستجوی شمال (1σ):

0.7 درجه

ابعاد محصول:

60x60x60mm

مصرف برق:

≤1w

محدوده زاویه شیب:

± 15

جزئیات بسته بندی:

اسفنج + کارتن

قابلیت ارائه:

500/ماه

برجسته کردن:

یابنده شمال حقیقی فیبر نوری,سنسور جهت‌یابی ژئوتکنیکی,ژیروسکوپ با تشخیص شمال حقیقی

geotechnical survey azimuth sensor

gyro sensor with true-north detection

توضیح محصول

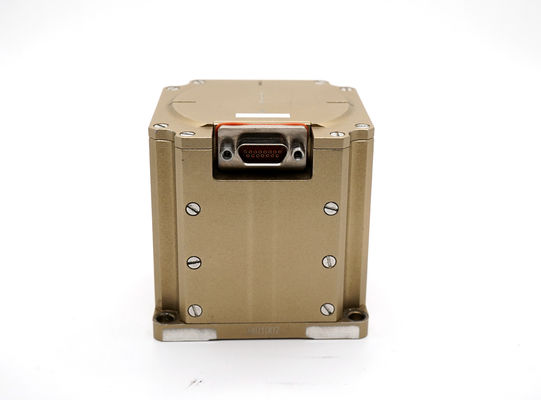

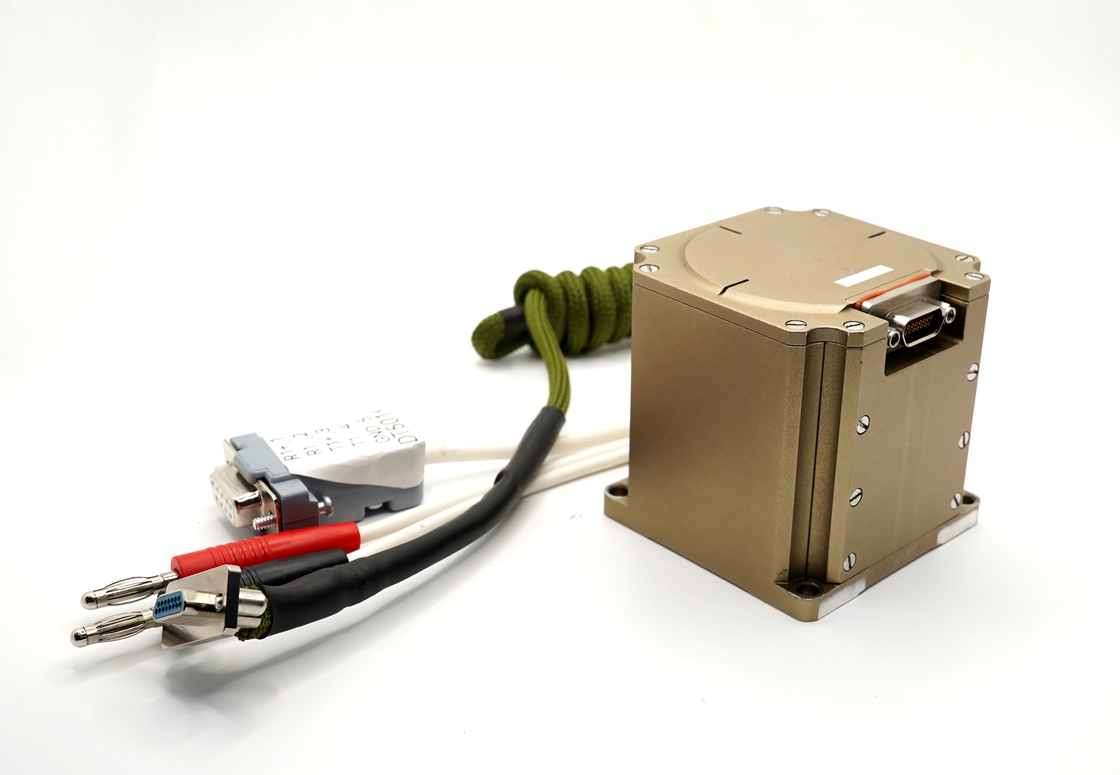

یابنده شمال واقعی فیبر نوری برای بررسی های ژئوتکنیکی

North Finder (FOG) ژیروسکوپ فیبر نوری یک ابزار دقیق است که برای تعیین شمال واقعی به سرعت و با دقت بدون تکیه بر GPS یا میدان های مغناطیسی استفاده می شود. این دستگاه سرعت زاویه ای چرخش زمین را از طریق ژیروسکوپ های فیبر نوری با دقت بالا اندازه گیری می کند و اطلاعات سمت را برای برنامه های ناوبری و جهت یابی محاسبه می کند. مناسب برای وسایل نقلیه زمینی، کشتی ها و سیستم های دفاعی که به عملکرد قابل اطمینان شمال یابی نیاز دارند.

مشخصات فنی

ولتاژ تغذیه: 9 ~ 12 V

ابعاد محصول: 60X60X60/46X53(4XM4)

وزن محصول: ≤ 400 g

دمای عملیاتی: -30℃~+65℃

دمای ذخیره سازی: -55℃~+85℃

شاخص های پارامتر اصلی

جدول 1: شاخص پارامتر
پروژه	واحد	درجه صنعتی NF-102
حالت خروجی		RS422/RS232
کانکتور		J30JM-15ZKP
مصرف برق	W	≤1
خطای سمت	°	±0.7
خطای ردیابی ناوبری	°	±0.7 (≤5min, سرعت چرخش ≤10°/s)
سازگاری با شیب	°	±15

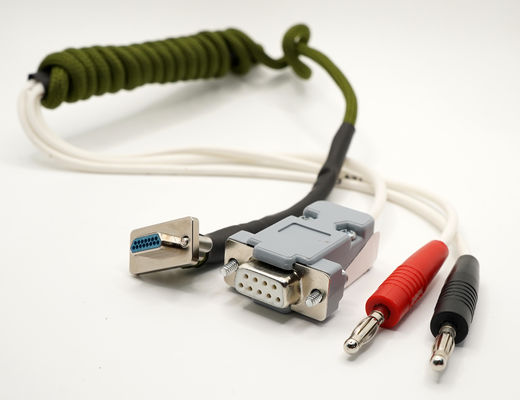

تعریف سیم کشی J30JM-15ZKSP

جدول 2: تعریف سیم کشی
شماره سریال	تعریف	نوع	رابط
1	R-	ورودی	رابط کاربری RS422
2	R+	ورودی
3	T+	خروجی
4	T-	خروجی
5	IO+	ورودی	سوئیچ شمال یابی خارجی
6	IO-	خروجی
7	+12VGND	ورودی	زمین برق
8	+12VGND	ورودی
9	RS232_GND	GND	رابط کاربری RS232
10	RS232_TX	خروجی
11	RS232_RX	ورودی
12	NC	رزرو شده
13	NC	رزرو شده
14	+12V	ورودی	ورودی منبع تغذیه 12
15	+12V	ورودی
