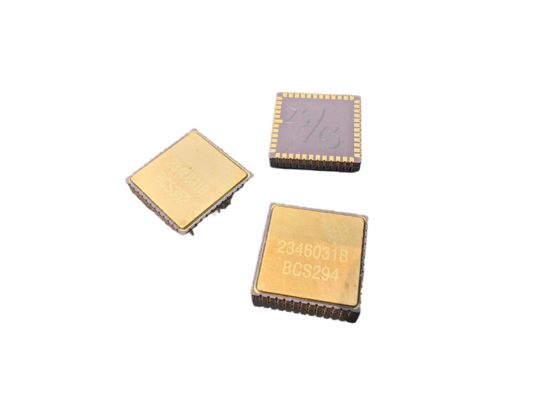

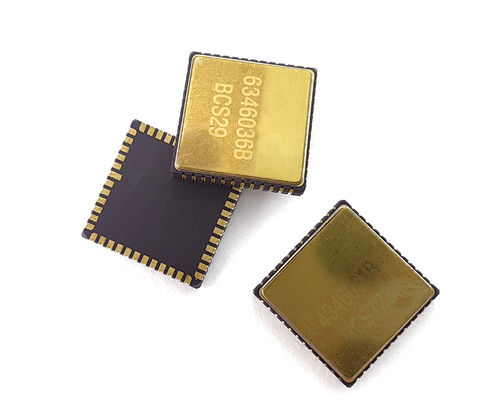

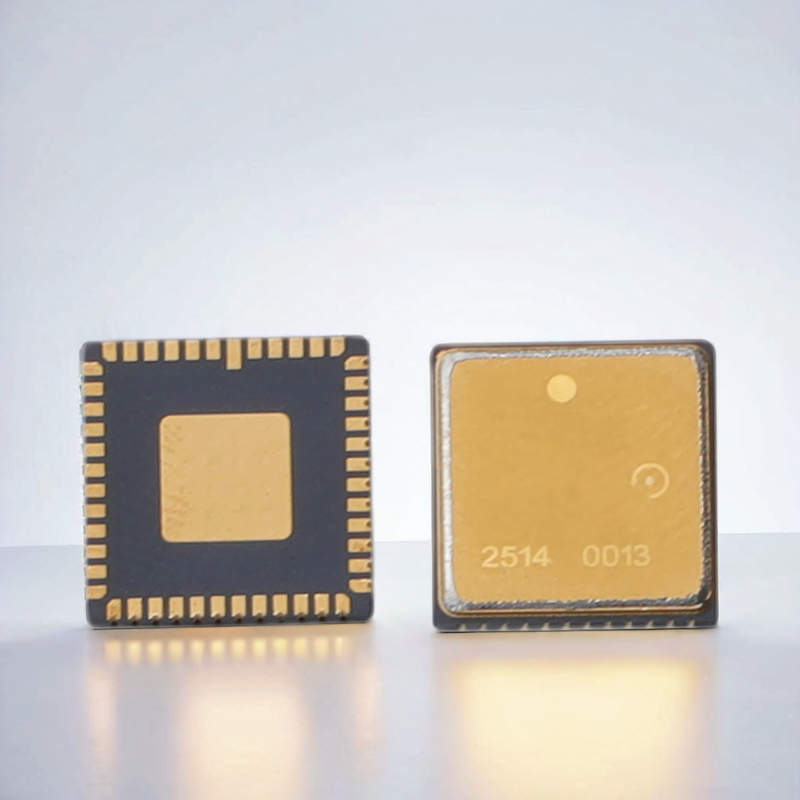

تراشه ژیروسکوپ MEMS سنسور اینرسی با پایداری بالا برای ادغام IMU OEM

نام تجاری:	Firepower
شماره مدل:	MGZ318HC-A1
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	500/ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

PCB GYRO

محدوده:

400 درجه بر ثانیه

عرض باند:

> 200 هرتز

ثبات تعصب:

<0.1 درجه در ساعت

پایداری سوگیری (1σ 10s):

<1 درجه/ساعت

ثبات سوگیری (1σ 1s):

3 درجه در ساعت

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

500/ماه

توضیح محصول

تراشه ژیروسکوپ MEMS حسگر اینرسی با پایداری بالا برای ادغام IMU OEM

تراشه ژیروسکوپ MEMS ما حسگر نرخ زاویه ای با دقت بالا را برای ناوبری اینرسی پیشرفته و کاربردهای کنترل حرکت ارائه می دهد. این تراشه که با قابلیت اطمینان در سطح هوافضا و دوام درجه صنعتی طراحی شده است، نویز فوق العاده کم، بی ثباتی بایاس کم و پایداری دمایی عالی را برای پلتفرم هایی که به دقت طولانی مدت و عملکرد قوی نیاز دارند، فراهم می کند.

این تراشه ژیروسکوپ MEMS که برای پهپادها، ربات‌های خودکار و تجهیزات صنعتی مهندسی شده است، پاسخ دینامیکی سریع، فاکتور فرم جمع و جور و مصرف انرژی کم را ارائه می‌دهد و آن را برای سیستم‌های ناوبری تعبیه‌شده و پلتفرم‌های حرکتی دقیق ایده‌آل می‌کند.

دستورالعمل های طراحی PCB

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد امکان نزدیک به پین ها قرار گیرند، با حداقل مقاومت معادل ردیابی
انتهای دیگر خازن های جداکننده برای VREF، VBUF و VREG باید به نزدیکترین AVSS_LN و سپس از طریق یک مهره مغناطیسی به زمین سیگنال متصل شوند.
خازن های جداکننده برای VCC و VIO باید نزدیک به پین های مربوطه قرار گیرند.
عملکرد VCC به جریان حدود 35 میلی آمپر نیاز دارد - از ردیابی های PCB پهن برای اطمینان از پایداری ولتاژ استفاده کنید.
از مسیریابی زیر بسته برای مونتاژ صاف خودداری کنید.
اجزای موقعیت را طوری قرار دهید که از مناطق تمرکز تنش، عناصر اتلاف حرارت بزرگ، نقاط تماس مکانیکی و مکان های مستعد تاب خوردن جلوگیری شود.

مشخصات عملکرد

عملکرد	واحد	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
محدوده	درجه/ثانیه	400	400	400
پهنای باند @3DB سفارشی	هرتز	200	200	300
دقت خروجی (SPI دیجیتال)	بیت	24	24	24
نرخ خروجی (ODR) (سفارشی)	هرتز	12K	12K	12K
تاخیر (سفارشی)	میلی ثانیه	<1.5	<1.5	<1
پایداری بایاس	درجه/ساعت (1o)	<0.1	<0.5	<0.1
پایداری بایاس (1σ 10s)	درجه/ساعت (1o)	<1	<5	<1
پایداری بایاس (1σ 1s)	درجه/ساعت (1o)	<3	<15	<3
خطای بایاس در دمای (1σ)	درجه/ساعت (1o)	<10	<30	10
تغییرات دمای بایاس، کالیبره شده (1σ)	درجه/ساعت (1o)	<1	<10	<1
تکرارپذیری بایاس	درجه/ساعت (1o)	<0.5	<3	<0.3
ضریب مقیاس در 25 درجه سانتیگراد	lsb/deg/s	16000	16000	20000
تکرارپذیری ضریب مقیاس (1σ)	ppm(1o)	<20ppm	<20ppm	<100ppm
ضریب مقیاس در مقابل دما (1σ)	ppm(1o)	<100ppm	<100ppm	<300ppm
غیر خطی بودن ضریب مقیاس (1σ)	ppm	<150ppm	<150ppm	<300ppm
راه رفتن تصادفی زاویه ای (ARW)	°/√h	<0.05	<0.25	<0.05
نویز (Peak to Peak)	درجه/ثانیه	<0.35	<0.4	<0.25
حساسیت GValue	°/hr/g	<1	<3	<1
خطای اصلاح ارتعاش (12gRMS,20-2000)	°/hr/g(rms)	<1	<3	<1
زمان روشن شدن (داده های معتبر)	s	750m
فرکانس رزونانس حسگر	هرتز	10.5k-13.5K

مشخصات محیطی

ضربه (روشن): 500g، 1ms
مقاومت در برابر ضربه (خاموش): 10000g، 10ms
ارتعاش (روشن): 18g rms (20Hz تا 2kHz)
دمای کار: -40℃ تا +85℃
دمای ذخیره سازی: -55℃ تا +125℃
ولتاژ تغذیه: 5±0.25V
مصرف جریان: 45mA

دستورالعمل های نصب

این ژیروسکوپ MEMS با کارایی بالا یک تجهیزات دقیق است. برای عملکرد بهینه، این توصیه های نصب را در نظر بگیرید:

قرارگیری سنسور را با استفاده از تجزیه و تحلیل حرارتی، اندازه گیری خمشی و شبیه سازی المان محدود ارزیابی کنید
پس از لحیم کاری، آزمایش های سقوط را انجام دهید تا استحکام ضربه را تأیید کنید
فاصله را از نقاط تمرکز تنش حفظ کنید:
- از ضخامت PCB 1.6-2.0 میلی متر برای به حداقل رساندن تنش ذاتی استفاده کنید
- از قرار دادن در نزدیکی دکمه ها یا نقاط تنش مکانیکی خودداری کنید
- از منابع حرارتی مانند کنترلرها یا تراشه های گرافیکی دور نگه دارید
