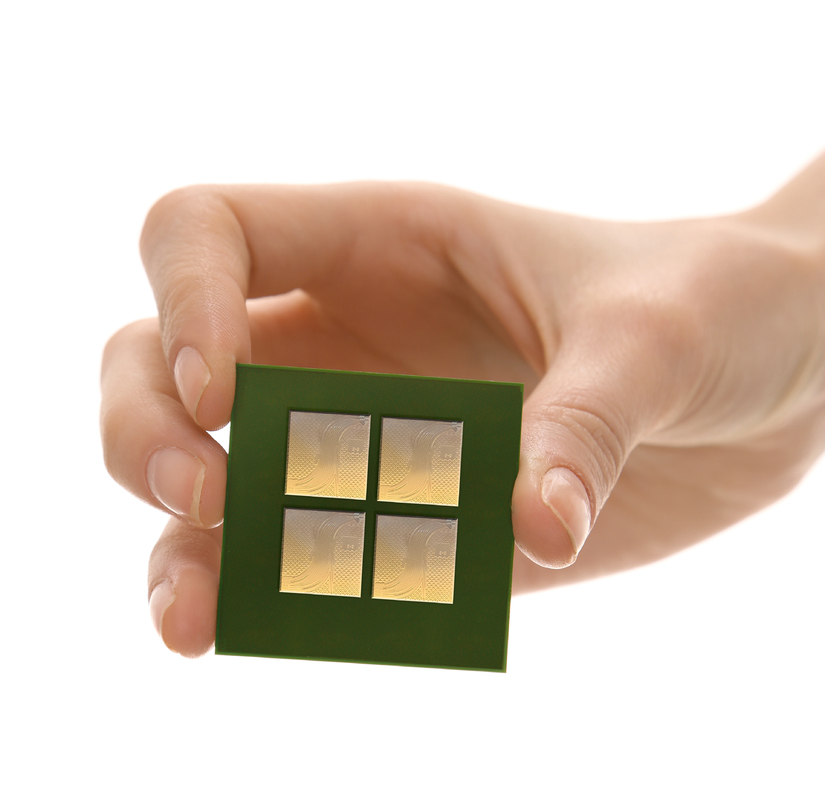

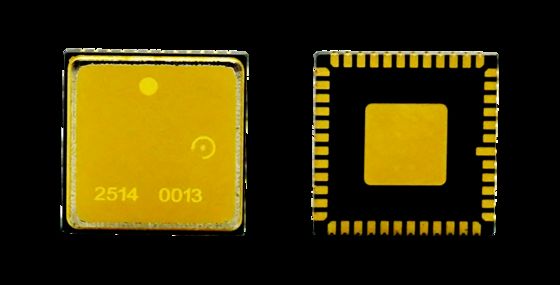

تراشه ژیروسکوپ MEMS با پایداری بایاس پایین برای واحد اندازه‌گیری اینرسی

نام تجاری:	Firepower
شماره مدل:	MGZ221HC
مقدار تولیدی:	1
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، L/C، وسترن یونیون
توانایی عرضه:	100 قطعه در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

نام محصول:

PCB GYRO

محدوده:

400 درجه بر ثانیه

عرض باند:

> 200 هرتز، @3dB

قطعنامه:

۲۴ بیت

ضریب مقیاس:

16000 lsb/deg/s، @25℃

تاخیر (سفارشی):

<1.5 میلی‌ثانیه

جزئیات بسته بندی:

اسفنج + جعبه

قابلیت ارائه:

100 قطعه در ماه

برجسته کردن:

تراشه ژیروسکوپ MEMS با دقت 0.02 درجه بر ساعت,ژیروسکوپ MEMS برای اندازه‌گیری اینرسی,گایروهای فیبر نوری با ثبات بالا

MEMS gyroscope for inertial measurement

high stability fiber optic gyro

توضیح محصول

تراشه جیروسکوپ MEMS برای واحد اندازه گیری بی وقفه

تراشه ژایروسکوپ MEMS ما حسگر نرخ زاویه ای با دقت بالا را برای برنامه های پیشرفته ناوبری بی وقفه و کنترل حرکت ارائه می دهد.طراحی شده با قابلیت اطمینان در سطح هوافضا و دوام صنعتی، آن را با صدای بسیار کم، عدم ثبات انحراف پایین و ثبات درجه حرارت عالی برای سیستم عامل هایی که نیاز به دقت طولانی مدت و عملکرد قوی دارند، فراهم می کند.

طراحی شده برای UAVs، روبات های مستقل و تجهیزات صنعتی، این تراشه MEMS gyro پاسخ سریع پویا، فاکتور فرم فشرده،و مصرف انرژی کم باعث می شود آن را ایده آل برای سیستم های ناوبری جاسازی شده و سیستم های حرکت دقیق.

دستورالعمل های طراحی PCB

خازن های جداکننده برای پین های VCP، VREF، VBUF و VREG باید تا حد ممکن با مقاومت کمترین ردیابی به پین ها قرار داده شوند.
سایر انتهای خازن های جدا کننده برای VREF، VBUF و VREG باید به نزدیکترین AVSS_LN متصل شوند و سپس از طریق یک عددی مغناطیسی به زمین سیگنال دهند.
خازن های جداکننده برای VCC و VIO باید در نزدیکی پین های مربوطه قرار گیرند.
عملکرد VCC نیاز به حدود 35mA جریان - استفاده از PCB گسترده برای ثبات ولتاژ
از هدایت زیر بسته برای مونتاژ صاف اجتناب کنید
قرار دادن اجزای دور از مناطق غلظت استرس، منابع گرما و نقاط تماس مکانیکی

مشخصات فنی

عملکرد	واحد	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
محدوده	درجات	400	400	400
پهنای باند @3DB سفارشی	هرتز	200	200	300
دقت خروجی ((SPI دیجیتال)	تکه ها	24	24	24
نرخ خروجی (ODR) (مخصوّص)	هرتز	12K	12K	12K
تاخير ((مخصوّص)	ms	<1.5	<1.5	<1
ثبات تعصب	درجه/ساعت ((1o)	<0.1	<0.5	<0.1
ثبات تعصب (1σ 10s)	درجه/ساعت ((1o)	<1	<5	<1
ثبات تعصب (1σ 1s)	درجه/ساعت ((1o)	<3	<15	<3
خطای تعصب در درجه حرارت (1σ)	درجه/ساعت ((1o)	<10	<30	10
تغییرات دمای تعصب، کالیبر شده ((1σ)	درجه/ساعت ((1o)	<1	<10	<1
تکرار تعصب	درجه/ساعت ((1o)	<0.5	<3	<0.3
فاکتور مقیاس در 25 درجه سانتیگراد	lsb/deg/s	16000	16000	20000
تکرار فاکتور مقیاس (1σ)	ppm ((1o)	<20 ppm	<20 ppm	<100 ppm
فاکتور مقیاس در مقابل دمای (1σ)	ppm ((1o)	<100 ppm	<100 ppm	< 300 ppm
عدم خطی بودن فاکتور مقیاس (1σ)	ppm	< 150 ppm	< 150 ppm	< 300 ppm
راه رفتن تصادفی زاویه ای ((ARW)	°/√h	<0.05	<0.25	<0.05
سر و صدا ((از اوج به اوج)	درجات	<0.35	<0.4	<0.25
حساسیت GValue	°/ساعت/گرم	<1	<3	<1
خطای اصلاح ارتعاش ((12gRMS,20-2000)	°/hr/g ((rms)	<1	<3	<1
زمان روشن شدن (دادهای معتبر)	s	۷۵۰ متر
فرکانس رزونانس سنسور	hz	10.5k-13.5k

مشخصات محیط زیست

ضربه (قدرت روشن): 500g، 1ms
مقاومت ضربه (طاقت خاموش): 10000g، 10ms
ارتعاش ((قدرت روشن): 18g rms (20Hz تا 2kHz)
دمای کار: -40°C تا +85°C
دمای نگهداری: -55°C تا +125°C
ولتاژ تغذیه: 5±0.25V
مصرف جریان: 45ma

دستورالعمل نصب

جیروسکوپ MEMS با عملکرد بالا یک تجهیزات آزمایش با دقت بالا است. برای دستیابی به عملکرد طراحی بهینه، توصیه های نصب زیر را در نظر بگیرید:

ارزیابی قرار دادن سنسور با استفاده از تجزیه و تحلیل حرارتی، شبیه سازی فشارهای مکانیکی (مقادیر خم شدن/FEA) و آزمایش مقاومت در برابر ضربه
فاصله مناسب را از:
- توصیه های ضخامت PCB: 1.6-2.0mm برای به حداقل رساندن استرس ذاتی
- دکمه ها/نقاط فشار مکانیکی
- منابع حرارتی (کنترلرها، تراشه های گرافیکی) که ممکن است دمای PCB را افزایش دهند
از قرار دادن در مکان هایی که مستعد فشار مکانیکی، انحراف یا گسترش حرارتی هستند، اجتناب کنید
